轮式移动机器人铝合金承载基座框架

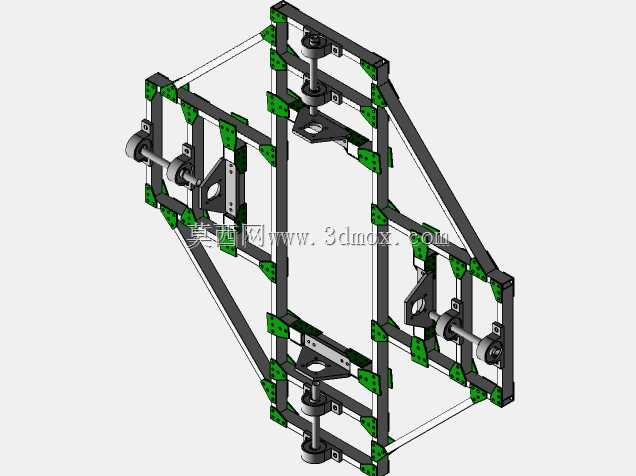

　　这套轮式移动承载基座框架，主要面向厂区物料转运、实验室巡检、仓储辅助搬运以及小型服务机器人的底盘开发场景，作为整机行走与承载的核心基体使用。框架整体采用镂空桁架式布局，没有采用整块板材铣削的封闭结构，而是以多根矩形截面杆件拼接成近似梯形的外轮廓，在保证整体抗弯抗扭刚度的前提下大幅压低自重，适配轮式机器人对负载自重比的严苛要求。

　　从结构受力逻辑来看，框架四周的绿色连接件为标准铝型材角码与紧固节点，所有杆件交接位置都通过角码完成锁附，既可以在装配阶段快速调整杆件相对位置，后期维护时也能单独更换变形杆件，不需要整体报废机架。框架左右两侧对称布置轮轴安装位，轴端预留轴承座固定孔与轮体安装法兰，可直接配套驱动轮、从动轮组件，轴系的同轴度通过两侧立板的加工孔位保证，装配时不需要额外做复杂的同轴度调校。

　　设计阶段优先考虑了安装边界的兼容性：框架内部预留大面积中空区域，可直接嵌入电池组、控制驱动器、传感器支架以及上层作业机构的安装底板，上层负载的固定孔位可沿杆件表面的T型槽灵活排布，不需要在主承力梁上额外打孔削弱截面强度。框架前后两端做了斜向收边处理，既可以避免机器人在狭窄通道转向时磕碰边角，也能为外置的防撞条、激光雷达支架预留安装空间。

　　实际选型应用中，该基座的杆件间距、轮轴跨距都可根据目标场景调整：如果是厂区重载转运场景，可加大主承力梁的截面尺寸、增加内部横向支撑杆件，提升框架的额定承载能力；如果是轻载巡检场景，可减薄杆件壁厚、削减冗余连接节点，进一步降低底盘整体重量，提升续航表现。整套框架的所有连接节点都采用外露式设计，走线时可沿杆件内侧排布线束，线束固定卡扣直接卡在型材槽内，不会出现走线干涉轮体运动的问题。框架底部预留的离地间隙经过校核，可适配室内平整地坪以及小幅坡度的通行场景，轮轴位置的支撑立板做了加厚处理，承受整机满载重量时不会出现立板弯折变形的问题，能够为上层各类功能组件提供稳定可靠的安装基准。
