立式带座外球面块轴承三维结构

　　这套立式带座块轴承结构主要用于中小载荷传动轴的径向支承，常见于轻型输送机、农用机械、食品包装线、风机、木工设备以及各类非标自动化机架中。它把滚动轴承与铸造或冲压成型的安装支座整合在一起，省去了单独加工轴承孔、选配端盖和调整同轴度的繁琐步骤，现场装配时只需将支座底面贴合安装基准，穿过两个地脚螺栓完成固定，再把轴穿入内孔并锁紧顶丝即可投入使用。

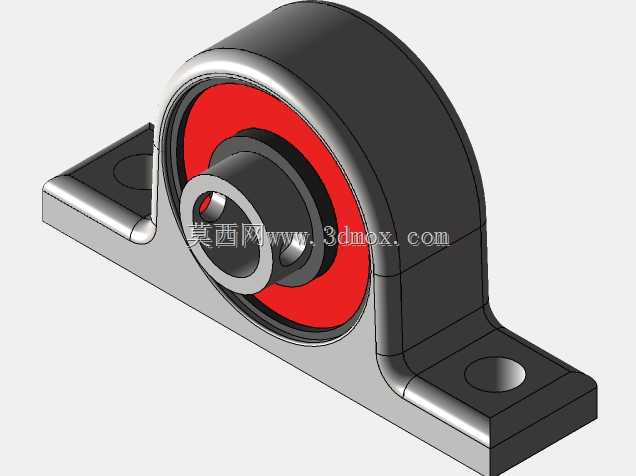

　　从结构上看，模型完整呈现了立式支座、外球面轴承外圈、内圈、滚动体区域、密封结构以及内孔锁紧部位。轴承外圈采用球面外形，与支座内的球面窝座配合，能够在轴系存在轻微挠曲、安装面存在平面度误差或两支座孔位不完全同轴时产生自适应调心，避免滚动体承受额外边缘载荷。支座底部向两侧延伸出安装脚，脚上设置沉孔或通孔，用于螺栓固定；这种布局使支承中心高度明确，轴向占位紧凑，也便于在型材机架、焊接机架和钣金设备上布置。

　　模型中标注的内孔孔径为10mm，属于小规格传动轴支承范围。设计选型时不能只看孔径，还要结合轴的转速、径向载荷方向、冲击程度、工作温度和润滑维护周期校核轴承额定载荷。支座底面宽度、两脚螺栓孔间距、轴承中心高以及轴孔到安装端面的距离，是绘制设备总装时必须锁定的安装边界。若支座下方基准不平，强行拧紧螺栓会使座体变形，进而破坏球面调心和轴承游隙，因此实际应用中通常要求安装面铣削或加调整垫片。

　　建模思路上，可先按支座轮廓建立底座、两支承耳和球面容纳腔，再处理地脚孔、圆角过渡和壁厚；轴承部分按外圈球面、内圈圆柱孔、密封盖和锁紧螺钉分层装配。圆角位置不能简单省略，因为铸造支座在耳部与底板交接处依赖圆角分散应力，过小的过渡圆角容易在冲击载荷下形成裂纹。外球面轴承的内圈通常较宽，并带有顶丝或偏心套锁紧结构，模型中应保留这些细节，以便检查轴插入深度、锁紧件操作空间以及拆装时工具是否会与支座干涉。

　　在设备运行中，带座轴承的核心价值不在于承受复杂轴向力，而在于提供稳定、低成本、易更换的旋转支承。它特别适合轴系较长、加工精度有限或维护条件一般的场合。三维设计阶段需要同步确认轴承中心高与联轴器、带轮、链轮的中心线关系，避免皮带偏拉或链条错位；还要在轴承周围留出注脂、检查和拆卸空间。对于潮湿、粉尘或腐蚀环境，可在该结构基础上选择带防尘盖、不锈钢材质或相应密封形式的变体，但支座外形和安装逻辑基本保持一致。
