多自由度mg90s舵机驱动仿人机械臂

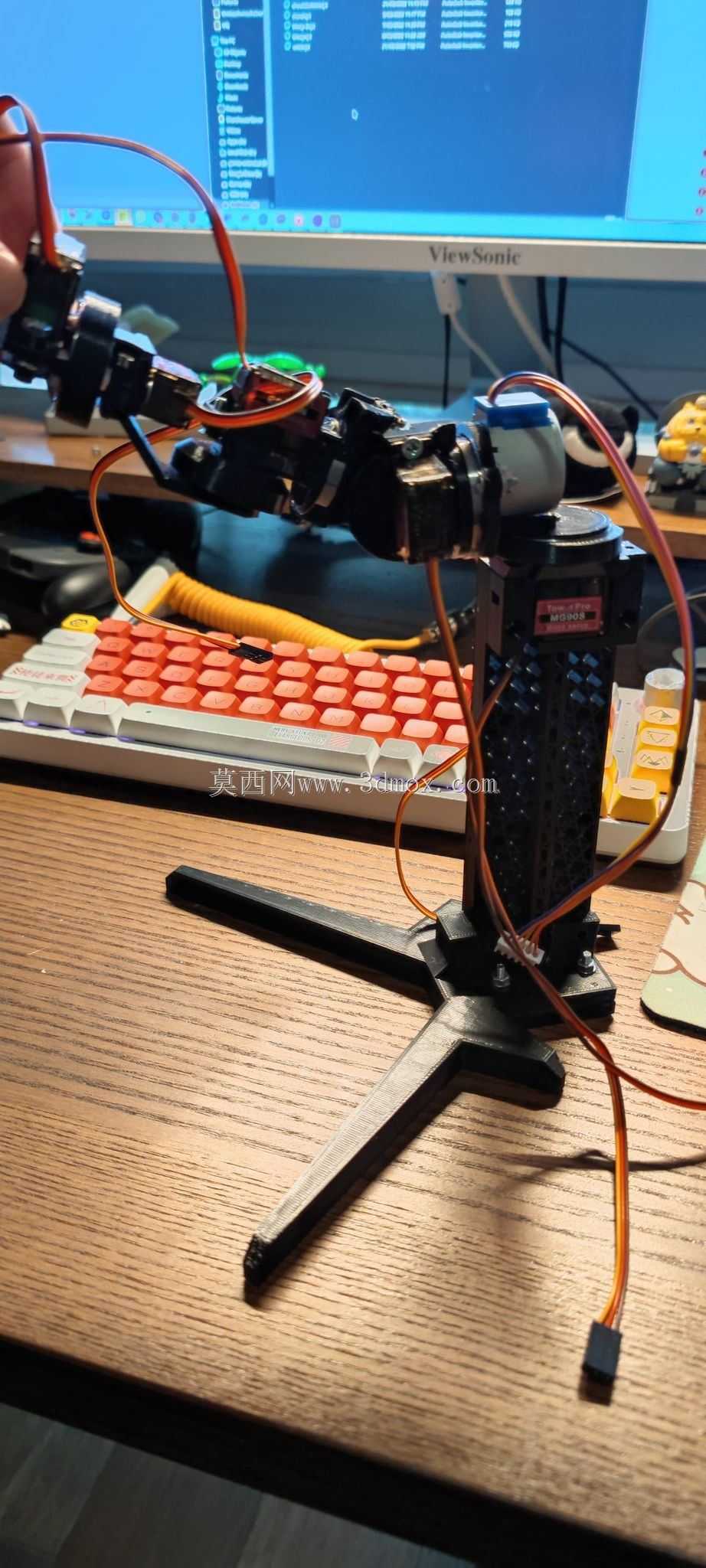

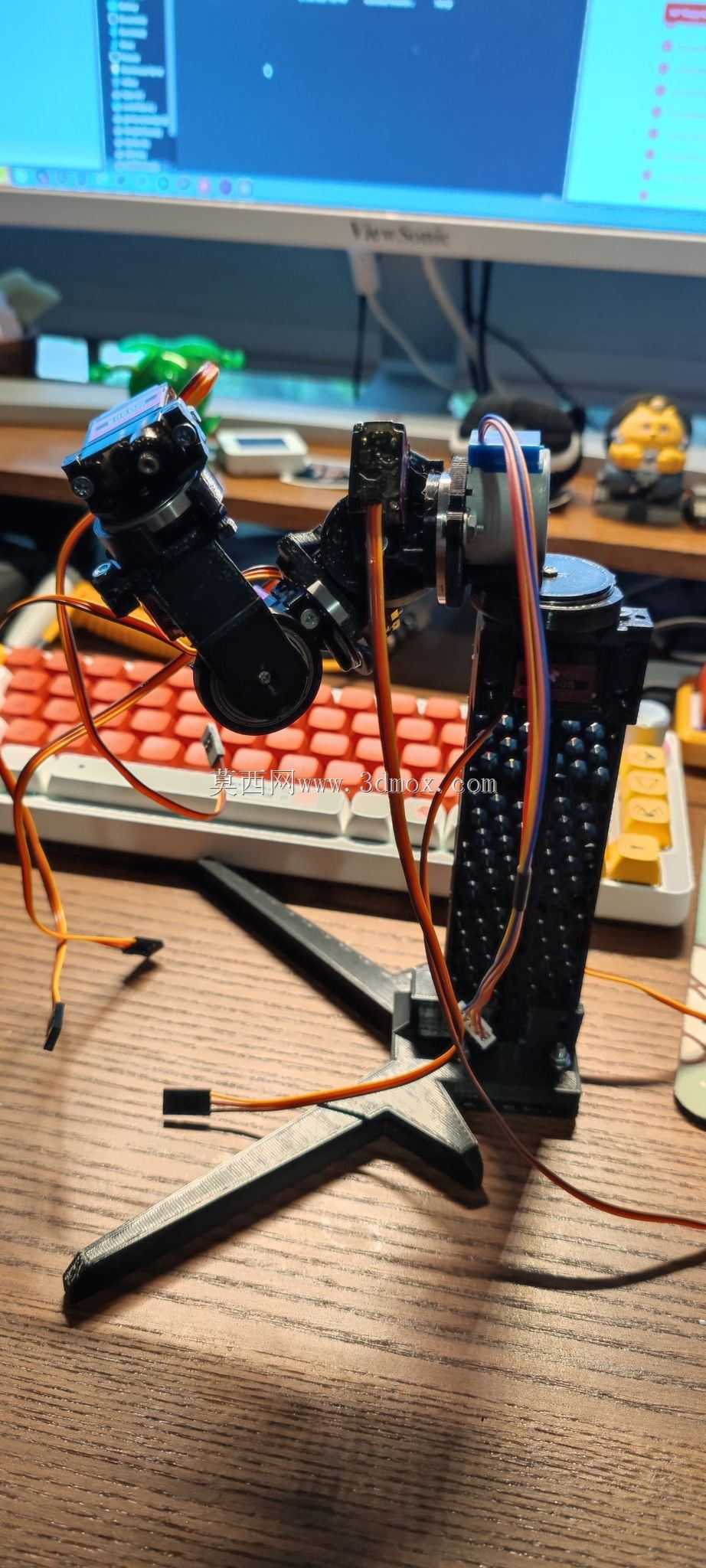

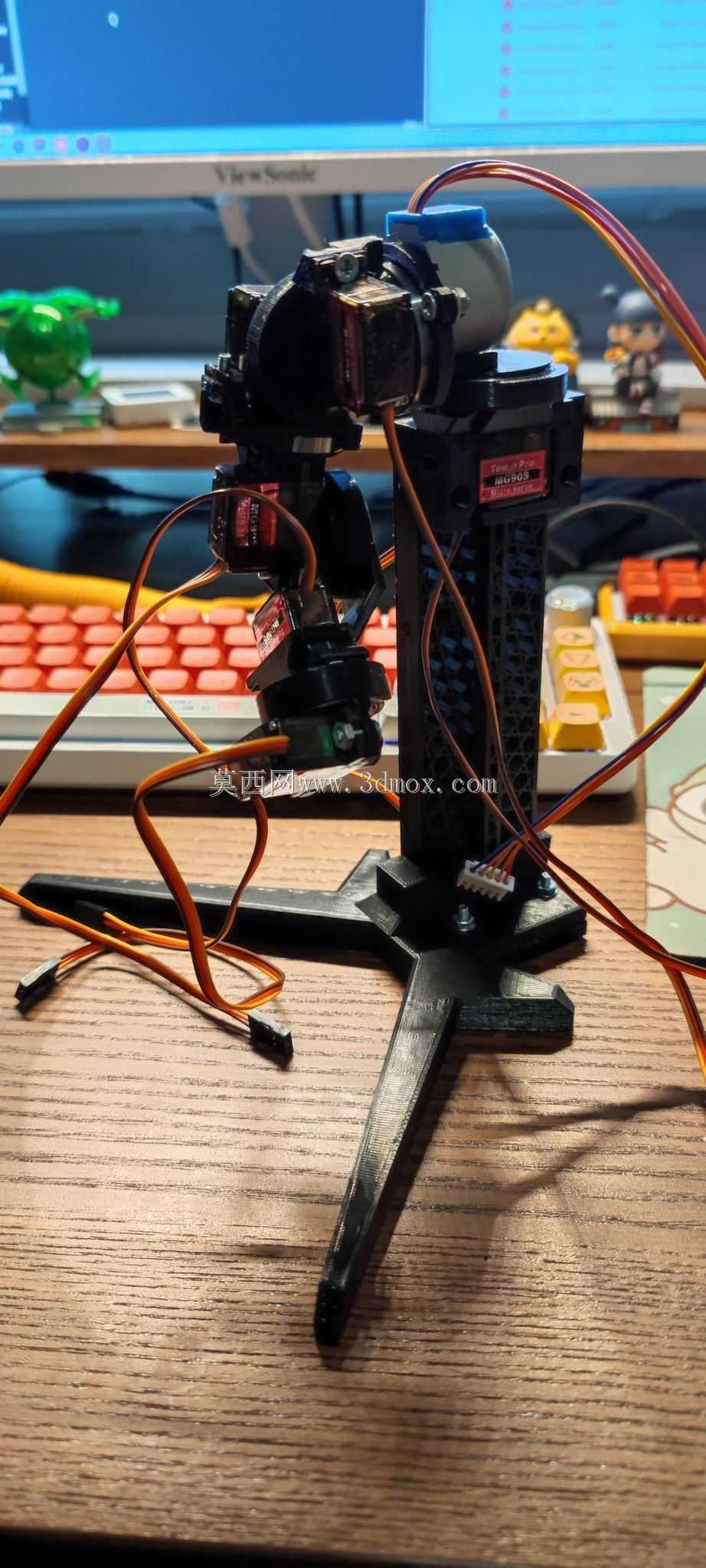

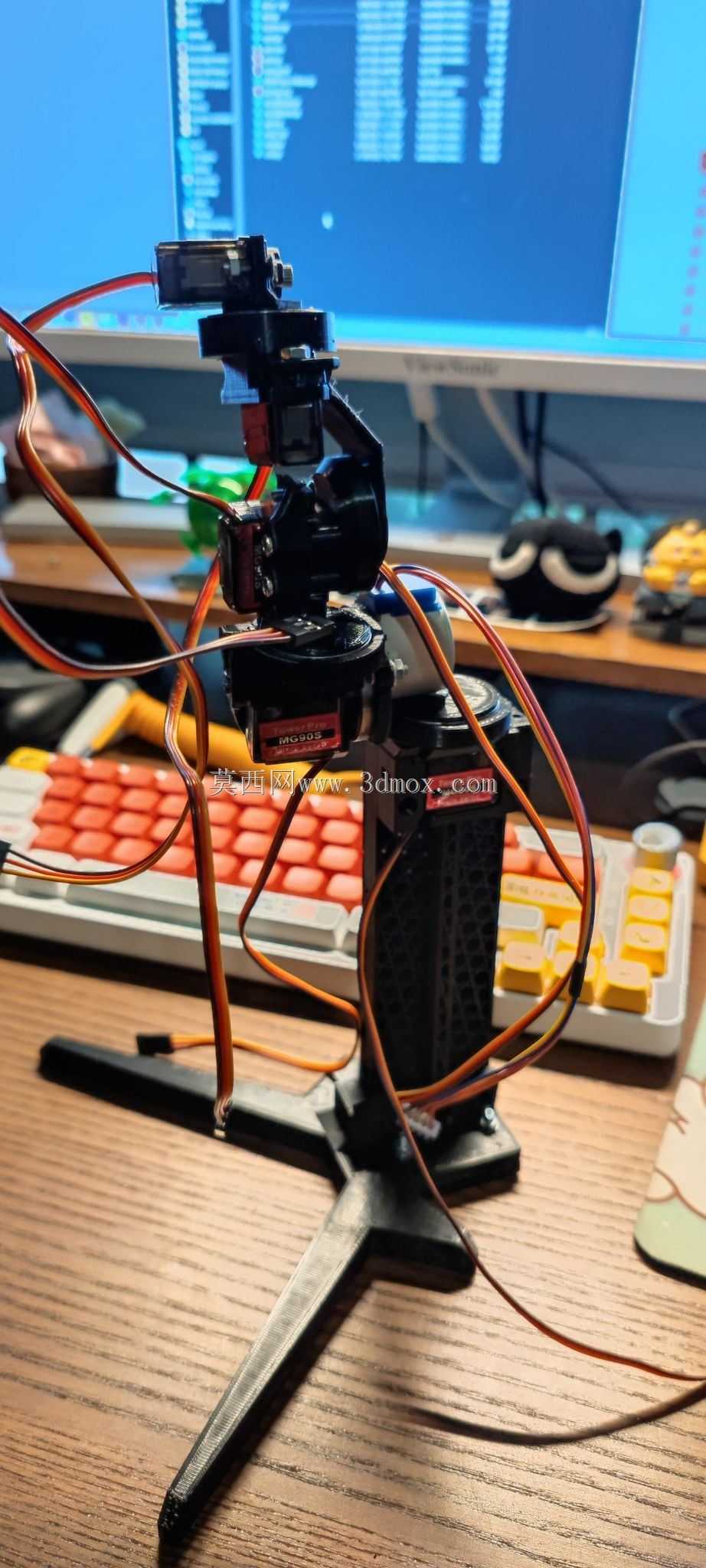

　　这套仿人手臂结构采用多台mg90s微型伺服舵机作为关节动力源，整体构型参照人体上肢肩、肘、腕的运动分区搭建，末端可搭配不同功能夹爪完成小物件拾取、姿态演示、交互动作输出等任务，适配桌面级科创实训、机器人动作验证、VR体感交互映射等场景。整套臂体采用分层串联布局，肩部设置两轴正交回转结构，分别实现大臂水平摆转与俯仰抬升，肘关节配置单轴舵机完成小臂屈伸，腕部集成两轴舵机带动末端执行件完成偏摆与旋转，各关节转动轴线在三维建模阶段完成干涉校验，相邻运动杆件在全行程极限角度下保留足够安全间隙，不会出现线缆拉扯、结构磕碰的问题。底座采用三脚支撑构型，支撑脚向外延展形成稳定支撑多边形，整机放置在桌面时无需额外锁附即可承受臂体全伸状态的倾覆力矩，

　　底座内部预留舵机驱动板、走线槽的安装空间，所有舵机的信号线缆与供电线缆沿杆件内侧的走线位排布，外露线材顺着关节转动弧度预留弯折余量，避免关节反复动作时线材被反复折损。设计阶段优先控制整机自重与负载的匹配关系，mg90s舵机的扭矩参数对应各臂段的力臂长度做了配重校核，大臂段杆件做了局部镂空减材，在保证结构刚性的前提下降低转动惯量，小臂与腕部杆件尺寸逐级收窄，让远端负载对肩肘关节的力矩冲击控制在舵机额定输出范围内。安装边界方面，三脚底座的外接圆直径适配常规桌面工位，臂体完全收拢时整体占用空间极小，大臂抬升至最高位、小臂完全伸展时的竖向高度与横向伸出距离都在桌面设备的常规操作区间内，周边放置键盘、显示器等工位物件时不会发生运动干涉。

　　整套结构的舵机安装位采用标准化卡扣与螺丝孔位组合，舵机拆装替换无需额外定制工装，关节输出舵盘与杆件的连接位设置定位止口，装配时可快速对齐转动中心，保证各关节的同轴度精度。该臂体可对接体感手持设备的动作信号，将人体手臂的姿态数据映射到各关节舵机的转角输出，实现动作随动，也可写入预设动作序列完成循环演示，在机器人教学、结构创新验证、桌面交互装置开发中都能直接作为硬件载体使用，杆件外形兼顾3D打印成型工艺，所有悬垂结构都适配普通FDM打印的成型角度，无需复杂支撑即可完成单件加工。
