工业机器人自动化上下料工作站布局方案

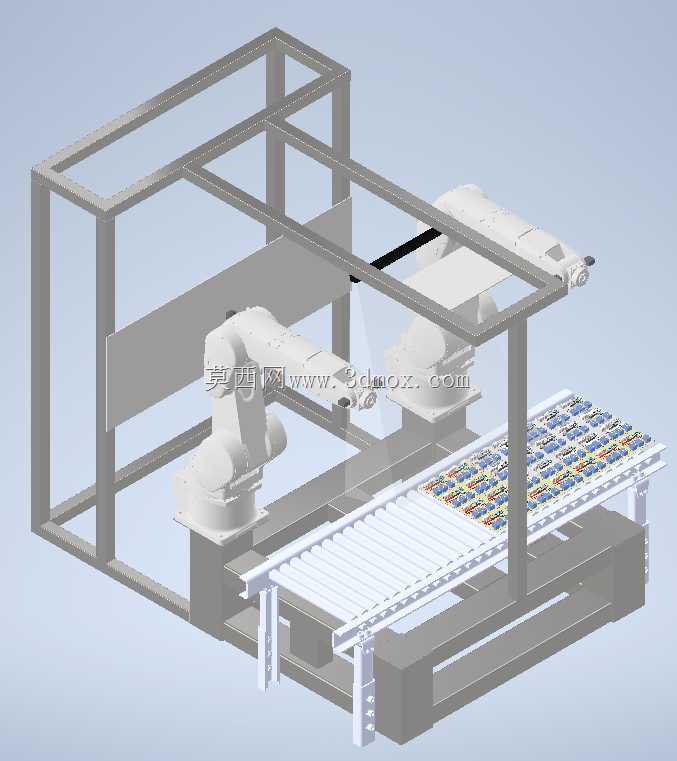

　　这套三维布局方案围绕六轴工业机器人在产线工位中的作业边界展开，核心是把机器人本体、工件输送线、防护机架与操作空间整合到同一安装平面内，用于前期工位排布验证与干涉校核。现场落地时，最先要锁定的是机器人底座的安装基准：底座落在输送线侧方的钢结构基座上，基座高度与输送线工作面保持预设高差，保证机器人第一轴回转中心到输送线工件托盘的水平距离落在机械臂最优作业半径区间内，既避免臂展过度伸展导致末端姿态刚性不足，也不会因距离过近让大臂回转时与侧边机架产生磕碰。

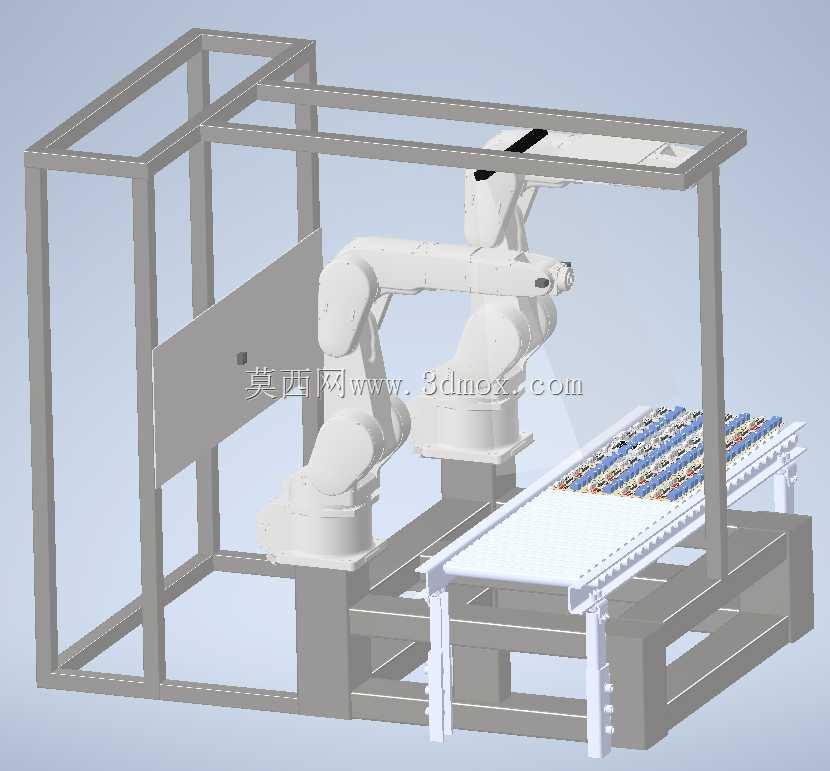

　　外围框架采用方管焊接拼装的门式结构，四根主立柱沿工位矩形边界布置，顶部横梁连通形成整体防护支撑，框架内侧预留的安全距离完全覆盖机器人全轴运动包络：机械臂在最大仰角取放工件时，肘部、腕部与顶部横梁的净空满足安全防护要求，后侧立板安装在机器人与后方维护通道之间，既可以挂载控制按钮盒、状态指示灯，也能作为弧光、碎屑的物理阻隔，立板开孔位置提前避让机器人后部回转范围，不会在J1轴旋转时出现刮擦。

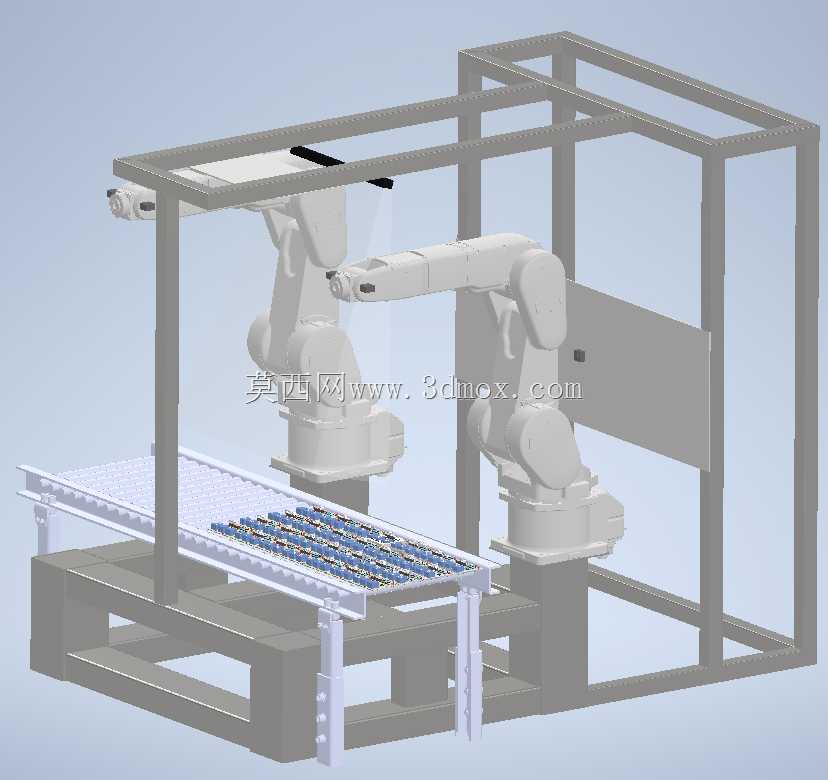

　　输送线体从框架侧方伸入作业区，线体上的托盘承载多组待加工工件，托盘定位边与机器人末端工具的取料方向平行，线体支腿采用可调脚杯支撑，安装时可以微调线体高度与水平度，让工件上表面的取料点精准落在机器人TCP可达的高度层。线体伸入框架的长度经过反复校核：末端停位时，最远端工件和最近端工件都处于机械臂流畅作业的扇形区域内，不需要机器人大幅度挪动底座位置就能完成整盘工件的取放，减少空行程路径长度。

　　设计过程中重点核对了三类边界：第一类是机器人自身各关节的极限角度，在取放托盘两端工件时，J3轴、J6轴的角度都处于厂商允许的工作范围，没有接近硬限位；第二类是维护边界，机器人底座周边预留了足够的拆装空间，后期更换减速机、检修电机时不需要拆除整体框架，输送线侧边也留出了人员通行、清理废料的通道；第三类是配套扩展空间，框架顶部预留了安装视觉相机、除尘管路、照明灯具的安装孔位，后续工位升级增加视觉定位、工件吹扫功能时，可以直接在现有横梁上固定附件，不需要重新改动主体钢结构。

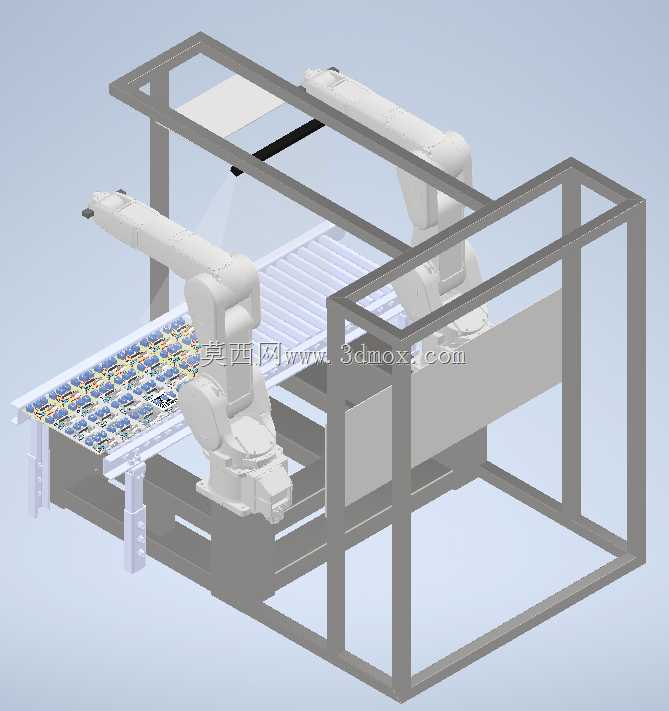

　　整体布局把机器人作业区、物料输送区、防护结构区的空间完全错开，没有冗余的占地，在有限的车间面积内实现单台机器人对应整段输送线的自动上下料作业，方案建模时所有部件按1:1比例装配，直接可以用来导出干涉检查报告，指导后期现场钢结构下料、设备就位安装的施工顺序。
