方形阀块类机械零件三维结构设计

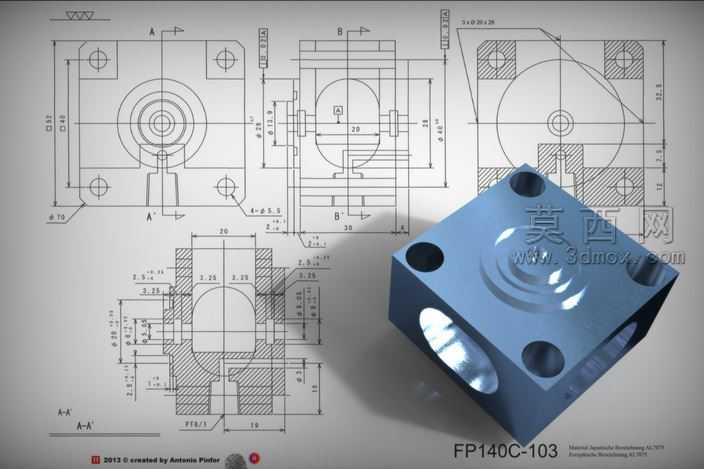

本作品为方形结构的液压阀块类机械零件，建模过程严格遵循机械设计规范，以二维工程图纸的尺寸标注为核心依据，在三维建模环境中首先完成基准坐标系的搭建，以零件的中心对称面为主要基准，依次确定各安装孔、流道孔、端面特征的定位尺寸，保证所有形位公差与图纸要求完全匹配。建模阶段采用参数化特征构建思路，首先绘制方形基体的草图，通过拉伸命令生成零件的基础实体，随后针对四个角部的安装通孔、中心区域的阶梯式沉孔结构、侧部的横向通流孔逐一进行特征创建，对于孔位的倒角、端面的粗糙度对应区域做了精细化的特征处理，避免出现建模特征的冗余或缺失。材质配置上选用金属合金钢材质，在渲染环节调整材质的金属度、粗糙度参数，还原金属机加工后的表面质感，对孔道内部的加工面、零件的外轮廓安装面做了差异化的材质表现，清晰区分不同加工区域的表面特征。结构设计上充分考虑零件的实际装配需求，四个角部的安装孔用于零件与相邻组件的螺栓固定，中心阶梯孔用于阀芯类元件的安装定位，侧部横向孔用于流体介质的通流，各孔道之间的衔接位置做了圆滑过渡处理，避免流体传输过程中出现应力集中或流阻过大的问题。设计过程中反复核对二维视图的投影关系，对主视图、剖视图、俯视图的所有尺寸做了逐一校验，保证三维模型与二维工程图的尺寸完全一致，零件的壁厚、孔间距、沉孔深度等关键参数均符合液压元件的设计标准，能够直接用于后续的装配仿真、机加工工艺编制以及3D打印样件验证，模型的特征树逻辑清晰，所有尺寸均保留参数化驱动属性，可根据实际使用需求快速调整对应孔位的直径、深度以及基体的外形尺寸，适配不同规格的液压回路装配需求。
