扁形长行程回位压缩弹簧三维设计

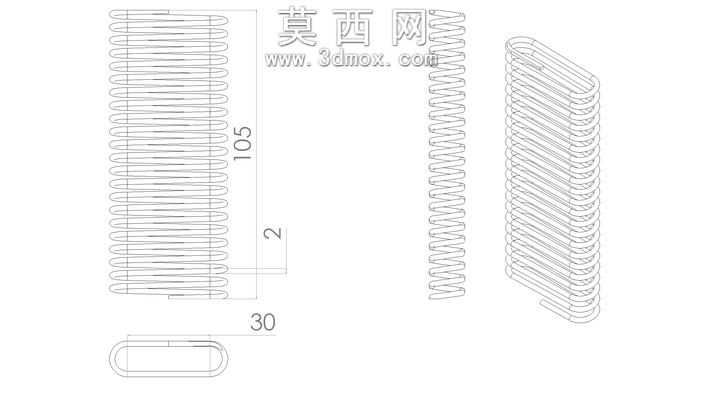

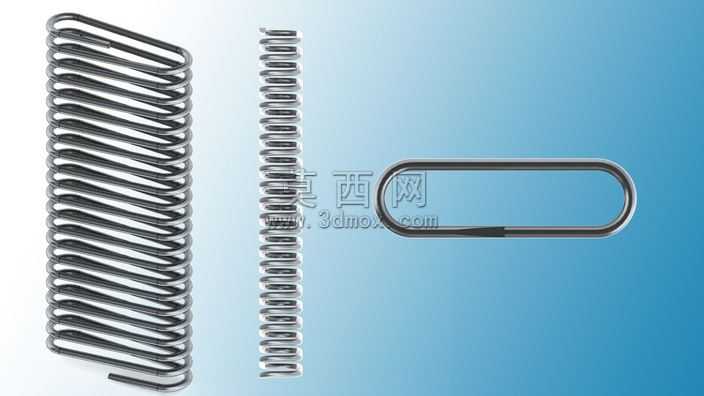

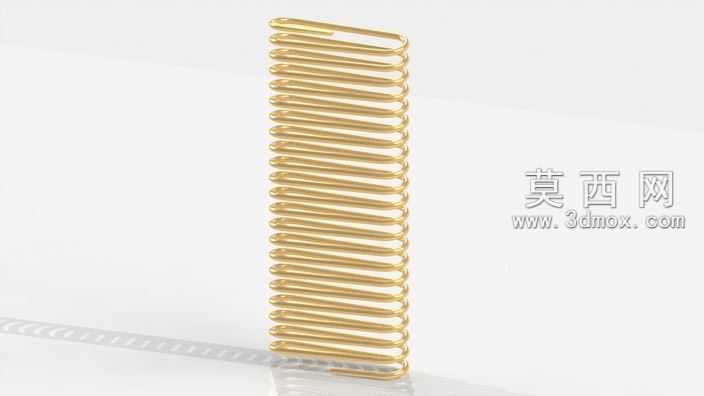

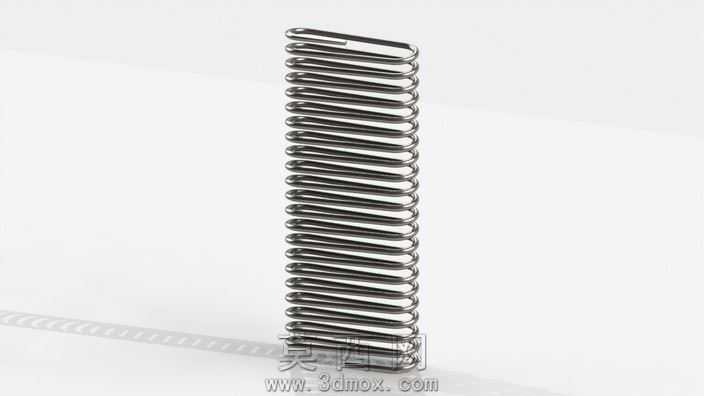

本作品为扁形长行程压缩回位弹簧的三维参数化模型，建模过程依托三维机械设计软件完成，整体采用螺旋扫掠特征作为核心建模逻辑，首先根据设计尺寸绘制扁形跑道式的弹簧端面轮廓，该轮廓由两段平行直边与两端半圆弧平滑衔接构成，匹配弹簧30mm的端面宽度、2mm的簧丝直径参数，随后绘制螺旋引导路径，严格对应105mm的弹簧自由高度参数，设置均匀的螺距参数保证每一圈簧丝的间距一致，避免出现螺距偏差导致的弹力不均问题。建模过程中对簧丝的首尾两端做了并圈磨平的细节处理，还原实际弹簧的端部安装适配结构，保证弹簧安装时端面可与安装基座平稳贴合，不会出现偏载歪斜的情况。模型结构上完整还原了扁形弹簧的空间形态，区别于常规圆形截面弹簧，该扁形结构可适配狭长安装空间内的弹性复位需求，在有限的横向占用空间内提供足够的有效圈数，保障长行程下的弹力输出稳定性。材质设置上选用常规弹簧钢材质参数，还原弹簧钢高弹性极限、高疲劳强度的材质特性，渲染阶段采用金属哑光质感表现，清晰呈现簧丝的螺旋排布结构与轮廓细节，可直观观察弹簧的整体形态与尺寸比例。设计思路围绕狭长安装场景的弹性件需求展开，摒弃常规圆形弹簧的截面形态，采用扁形端面设计提升空间利用率，参数化的建模逻辑可支持后续快速调整簧丝直径、弹簧长度、端面宽度、螺距等核心参数，快速衍生出不同载荷、不同安装尺寸的同类型弹簧模型，可直接用于机械装配结构的干涉校验、运动仿真模拟，也可作为弹性机构设计的参考元件，适配各类需要长行程复位弹力的机械结构场景，模型的几何精度完全匹配机械设计的尺寸规范，无几何破面、特征重叠等建模问题，可直接导入各类三维装配环境中使用。
