圆极化平板射频天线外观结构设计

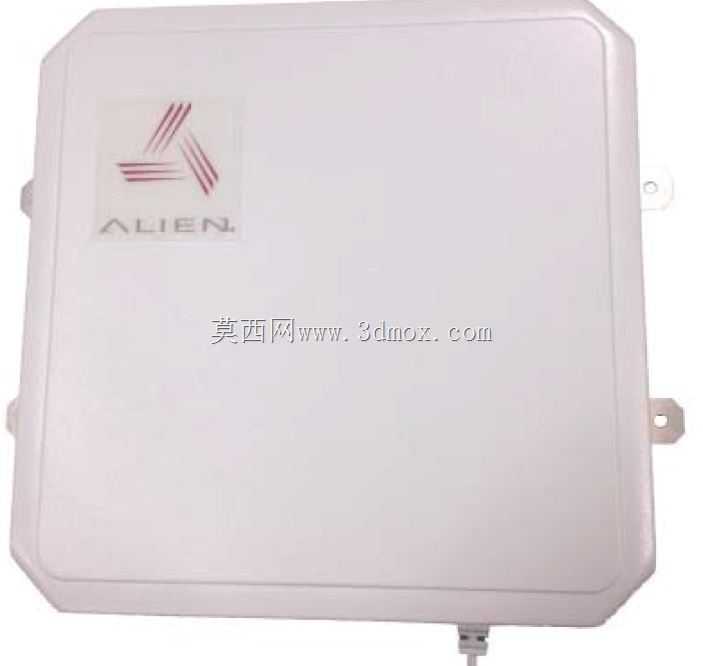

　　这款圆极化平板天线的结构设计围绕865-960MHz频段的射频信号收发需求展开，在仓储物流RFID盘点、厂区门禁身份识别、产线工件溯源、园区车辆管控这类场景中，设备需要长期固定在墙面、立杆或者设备机架外侧，既要保证信号覆盖角度稳定，也要兼顾户外安装的防护与装配便利性，建模过程中首先从辐射面的外轮廓入手，正面采用带大圆角过渡的矩形薄壳造型，没有尖锐棱角，既可以降低壳体注塑或者钣金折弯时的应力集中，也能避免安装运维人员磕碰受伤。天线主体的厚度控制在窄边尺寸范围内，背部预留了向外延伸的两个L型安装挂耳，挂耳上开设标准通孔，可直接适配膨胀螺栓、扎带或者U型抱箍的固定方式，安装边界不需要额外定制复杂转接支架，

　　挂耳与主壳体的衔接处做了加厚筋位处理，承受长期户外风载时不会出现连接断裂。正面的辐射面罩采用微凸的弧面过渡，和背部密封壳体拼合后形成完整的防护腔体，内部可以容纳辐射振子、馈电电路板与接线端口，壳体侧边预留了防水接头的出线位置，馈线从侧下方引出后可直接沿墙面或者立杆走线，避免雨水顺着线缆渗入腔体内部。圆极化的信号特性让这款天线在接收RFID标签信号时，不需要严格对齐标签的摆放角度，哪怕托盘上的货物标签随包装箱倾斜、转动，也能稳定读取数据，不会出现线极化天线常见的信号极化失配盲区。建模时把壳体的拼合缝设置在侧面靠后位置，正面整面无外露接缝，既可以减少雨水灰尘的侵入路径，也让外观整体更整洁，侧边的小定位凸点用于上下盖装配时对位，

　　打螺丝固定后不会出现壳件错位。整体外轮廓的长宽比例适配常见的室外壁挂安装点位，不会占用过多通道空间，壳体边缘的全包覆封边结构可以缓冲轻微碰撞，在叉车通行的仓储区域即使被小件货物剐蹭也不会轻易变形，结构设计上没有多余的突出装饰件，所有外部特征都服务于安装固定、密封防护与信号透传需求，馈电端口的位置做了下沉处理，接线后线缆接头不会突出到壳体轮廓之外，搬运和安装过程中不会磕碰损坏接头，背部的平面区域可以贴紧安装基面，不需要额外做找平垫块，装配后整体稳固无晃动。
