手持式辐射污染检测报警仪结构

　　该手持辐射检测设备主要面向放射性污染巡检、核设施出入口筛查、工业辐照场所监测、应急环境检测以及实验室表面污染排查等场景。设备以单人长时间握持操作为基本使用前提，前端探测区域与显示控制区域集中布置，操作人员可在行走、俯身、贴近被测表面等姿态下完成读数确认，无需额外架设支架或连接外部主机。

　　从实际用途看，仪器用于识别被测区域或物体表面的放射性辐射水平，并通过显示屏实时呈现计数结果。现场人员可依据数值变化判断污染分布、边界范围及异常点位，在巡检过程中快速锁定需要复核或隔离的区域。设备将探测、信号处理、显示、按键操作和报警提示集成于同一壳体内，减少现场线缆连接和附件丢失风险，适合在通道、设备间、仓储区、车辆表面及防护服检查等空间受限位置使用。

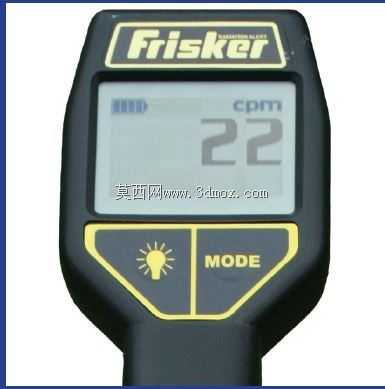

　　外形设计采用上宽下窄的手持主体形式，上部为显示与操作面板，下部延伸为握持柄。壳体轮廓带有明显圆角和包边，既降低跌落时边角应力集中，也便于佩戴手套时抓握。正面液晶屏处于视觉中心，屏幕上方设置品牌标识区，下方布置照明按键与模式按键；按键区域采用黄色分区线条强化识别，使操作人员在弱光或紧张工况下仍能凭轮廓区分功能位置。显示屏以大字号数字呈现读数，并保留单位显示区域，便于远距离快速判读。

　　结构建模时需要重点控制壳体分模线、屏幕视窗边界、按键凸台高度和手柄过渡曲面。前面板并非简单平面，而是围绕屏幕和按键形成浅凹防护区，可减少屏幕直接摩擦接触面的概率；周边黑色壳体承担抗冲击和握持防滑作用，黄色图形区域承担功能提示作用。手柄与主机连接处应保留平滑过渡，避免截面突变造成握持不适，也为内部电池、电路板和探测模块预留连续安装空间。

　　安装边界方面，该设备属于便携式独立仪器，不依赖固定机架，但在三维结构设计中仍需考虑收纳箱、充电底座、挂绳孔位和防护套等配套边界。整机外轮廓需满足单手抓取范围，按键行程和按压反馈应适合手套操作，屏幕视窗厚度与密封压边需兼顾防泼溅和耐擦拭。模型还原时可围绕前后壳装配、液晶屏固定、按键密封、手柄内腔及探测端连接关系展开，使外观造型与内部器件排布保持一致，为后续工程校核、外壳改型和展示渲染提供完整结构参考。
