工业级固定式RFID读写终端结构

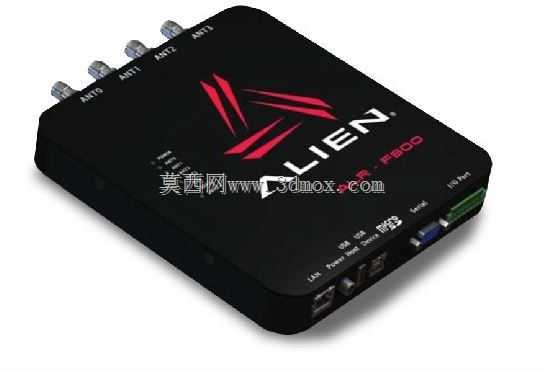

　　这套固定式RFID读写终端的三维结构，围绕仓储物流、产线追溯、门禁通道与资产管理场景搭建，核心解决多天线点位下的超高频标签批量识读问题。整机采用扁平化黑色金属壳体，顶面预留四组TNC天线接口，分别对应ANT0至ANT3四个射频通道，可外接分体式圆极化或线极化天线，覆盖闸口、传送带、货架通道等不同识读区域；接口沿壳体短边一字排开，接口间距兼顾接头插拔与馈线弯折半径，现场布线时不会出现相邻馈线干涉。

　　壳体侧端面集中布置通讯与供电接口，包含以太网口、串口、USB及电源接口，其中以太网口支持PoE供电，现场部署时可通过网线同时完成数据传输与电力供给，减少产线桥架内独立电源线的敷设量；结构设计上保留DC直流供电与PoE供电的双路输入边界，两种供电方式可无缝切换，在车间临时断电或PoE交换机端口调整时，识读业务不会中断。侧端还预留状态指示灯与复位按键，指示灯朝向操作维护侧，运维人员在机柜旁即可判断电源、网络、射频工作状态，无需翻转设备。

　　建模过程中，壳体棱边做小圆弧过渡，顶面丝印品牌标识与通道编号，各接口的开孔位置、凸台高度均按照实物装配关系还原；底部预留安装孔位与散热间隙，既可以壁挂固定在通道立柱，也能平放于机柜层板，安装边界兼容常规工业机柜的孔距规范。内部PCB布局按照接口朝向分层排布，射频模块靠近天线接口以缩短射频走线，电源模块靠近供电输入侧，降低信号干扰。

　　从选型角度看，这类四通道固定式读写器多用于高吞吐量的标签采集场景，结构上需要兼顾多馈线走线空间、散热面积与防护等级；三维模型完整还原了外部接口、天线接头、壳体分件与安装特征，可直接用于产线布线仿真、机柜布局校核以及RFID工位的数字化搭建，帮助工程师在方案阶段提前确认设备与传送带、闸机、货架的空间干涉，避免现场安装时出现接口朝向不合理、馈线弯折过度等问题。
