横梁式交叉光幕安全检测传感器

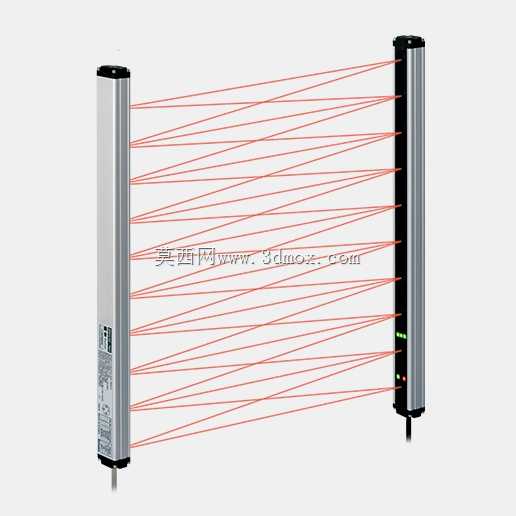

　　这套横梁式区域检测装置由两根细长柱状检测柱组成，一侧为光束发射端，另一侧为接收端，柱体之间通过多组交叉光路形成连续的防护与检测平面。现场使用时，它常被布置在冲压设备上下料口、自动包装线入口、机器人工作站边界、仓储分拣通道以及装配工位的危险区域前方，用于识别人体、工件或异物是否进入设定范围。与单点光电开关相比，光幕不是只判断某一个位置是否被遮挡，而是依靠沿柱高方向密集排布的光学元件，把整个立面切成连续检测带；交叉光路的布置进一步压缩了相邻光束之间的未检测区域，使斜向伸入、细小物体通过等情况也能被稳定捕捉。

　　从结构设计角度看，两根柱体采用窄长铝合金外壳，截面紧凑，适合安装在设备框架、立柱侧边或生产线护栏开口处。柱体端部预留安装与走线空间，底部出线方式便于沿机架线槽敷设；接收柱侧面设置状态指示，可在调试和维护时快速观察光路对齐、遮挡和故障状态。建模时需要重点控制柱体长度、端面封盖、安装孔位、线缆引出位置以及两柱之间的对中关系，因为这些边界直接决定现场支架设计和防护高度。

　　该类传感器的核心价值在于把光学检测、安全联锁和设备动作控制衔接起来。当光路被遮挡时，输出信号可接入设备控制系统，使压机停止、输送线暂停或机器人降速运行；遮挡解除后，再根据复位逻辑恢复生产。对于粉尘、油雾、切屑较多的车间环境，装置需要具备较强的抗干扰能力，并通过自诊断功能识别光路污染、元件异常或输出故障，避免因误判造成停机或漏检。

　　设计选型时不能只看柱体总高，还要结合光学间距、检测区域长度、安装距离、最小可识别物体尺寸以及设备安全距离综合校核。若用于人身防护，光幕安装位置应保证人员在到达危险点前即可触发停机；若用于工件计数、尺寸判别或分拣，则需根据被测物轮廓调整光束密度和柱体间距。三维布局阶段，应把发射柱、接收柱、可调支架、接线空间和维护操作面一并纳入设备模型，避免后期出现光路被型材遮挡、线缆弯折半径不足或检修无法接近等问题。

　　整体而言，该装置外形简洁，但对安装平行度、光路同轴度和防护边界要求较高。合理的结构建模应体现柱体模块化、支架可调性以及光路覆盖范围，使机械设计、电气控制和现场安全评估能够在同一套三维数据中完成核对。
