便携式辐射剂量监测报警仪结构

　　该辐射监测报警仪面向核工业巡检、放射源仓储、医院放疗科、工业探伤现场、海关口岸查验以及环境辐射本底调查等场景，核心作用是对现场α、β、γ与X射线剂量水平进行实时读取，帮助作业人员快速判断区域辐射风险，避免长时间暴露在超标剂量环境中。整机采用手持便携形态，外壳做黑白双色分件设计，前壳预留显示屏开窗、计数指示灯孔与蜂鸣器出声区域，背部轮廓贴合掌心握持曲线，边角全部做圆弧过渡，既减少跌落时的应力集中，也避免巡检人员在狭窄设备间隙穿行时被棱角勾挂。结构设计上优先考虑现场恶劣使用条件：壳体采用上下扣合加侧边止口的装配方式，接缝沿机身侧部分布，可配合密封圈实现基础防尘防泼溅；顶部预留挂绳孔位，支持腕带、防丢挂扣连接，适配高空巡检、

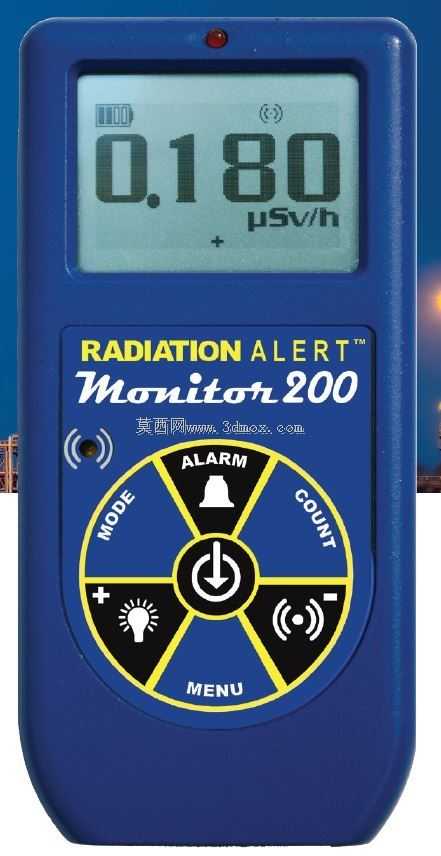

　　移动排查时的携带需求。机身正面上部嵌入数字显示屏，可切换显示CPM计数率、CPS每秒计数、μSv/h剂量率、mR/h伦琴当量以及累计剂量值，满足不同行业辐射防护规程的读数习惯；红色计数指示灯与蜂鸣器联动，每次探测到射线粒子即可给出声光反馈，当剂量超过设定阈值时持续报警，提醒人员撤离或采取屏蔽措施。内部布局围绕探测元件、主控电路板、电池仓与声光组件展开，电池仓设置在机身下半区域，重心靠近掌根位置，长时间单手握持不易疲劳；按键与接口位置避开握持区，防止误触。建模时需重点控制显示屏开窗与PCB屏体的配合间隙、指示灯导光柱的对中关系、蜂鸣器出声孔与音腔的连通路径，以及电池盖的卡扣行程；外壳壁厚按便携仪器常用工程塑料件规范设置，

　　螺柱根部加加强筋，避免反复拆装电池盖后出现白印或断裂。整机外形紧凑，可放入工装口袋或仪器腰包，安装边界主要考虑手持操作空间、挂绳承载点以及外接通讯模块的适配位置，配套蓝牙无线功能可将测量数据同步至移动端，便于现场记录、阈值配置和测量结果留存，结构方案兼顾防护性、握持手感与后期装配维护便利性。
