倾斜输送工况提升倾角参数化校核结构

　　在散料转运、车间线边输送以及小型上料机构的方案阶段，倾角并不是一个可以凭经验随手填写的数值。倾斜段角度过小，会造成水平占用长度过大，设备难以嵌入既有厂房通道；角度过大，又会使物料在承载面上出现滑移、回滚或局部堆积，驱动端所需牵引力也会随之非线性上升。围绕这一矛盾，结构建模时将倾斜角度、承载面长度、支点跨距、物料重心位置和端部衔接高度纳入同一参数体系，能够在方案调整时快速观察几何边界与受力趋势的变化。

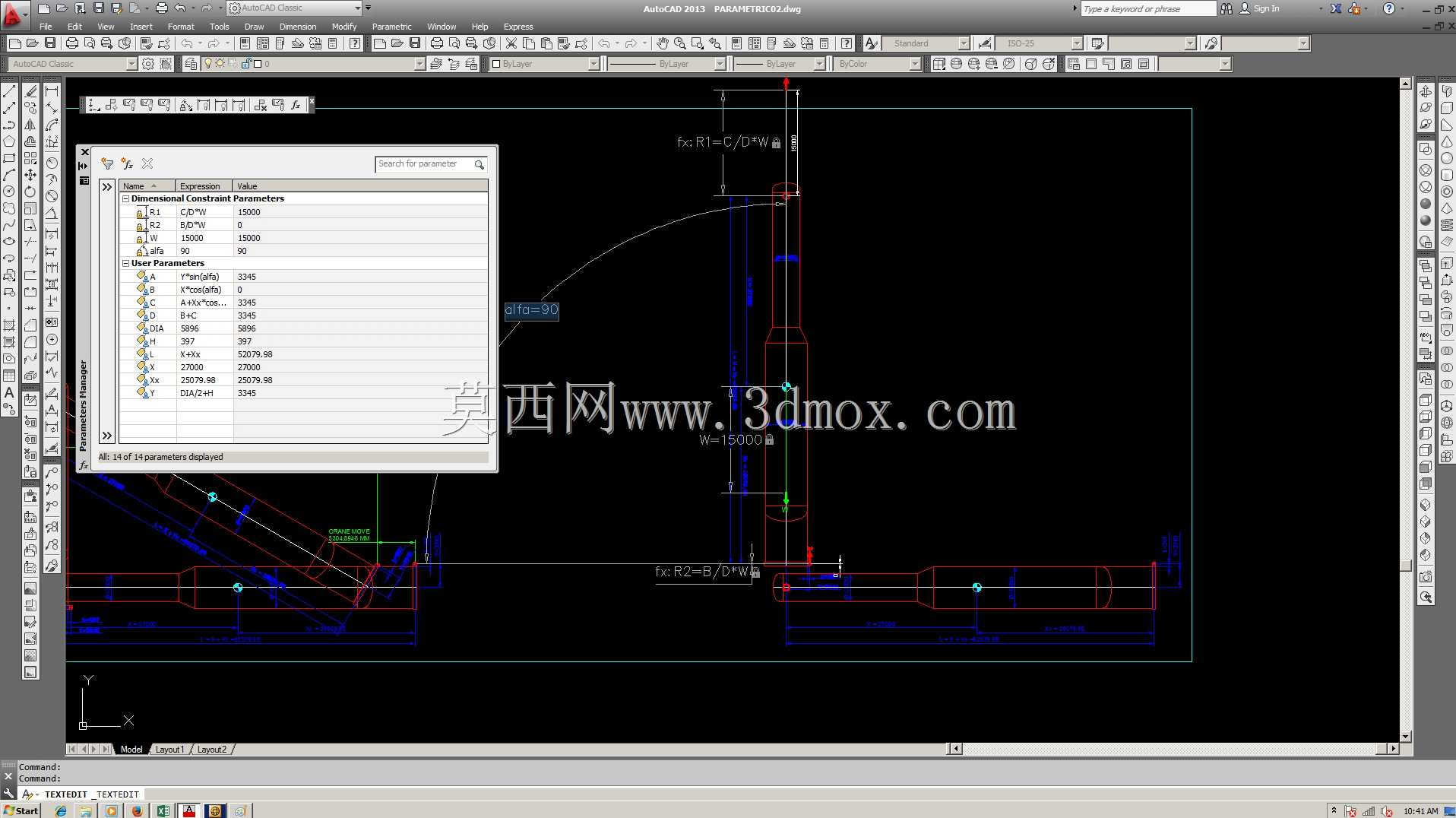

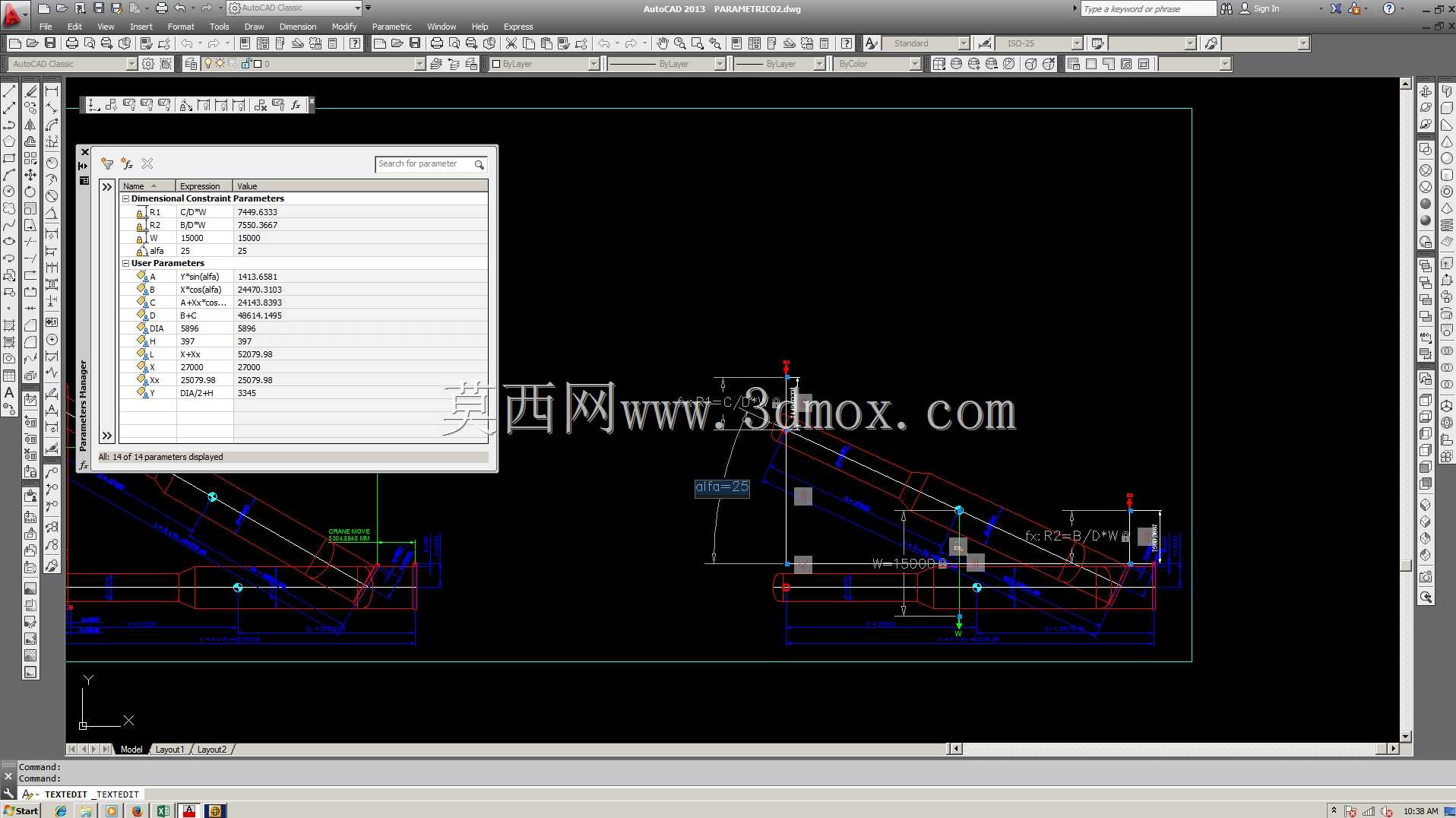

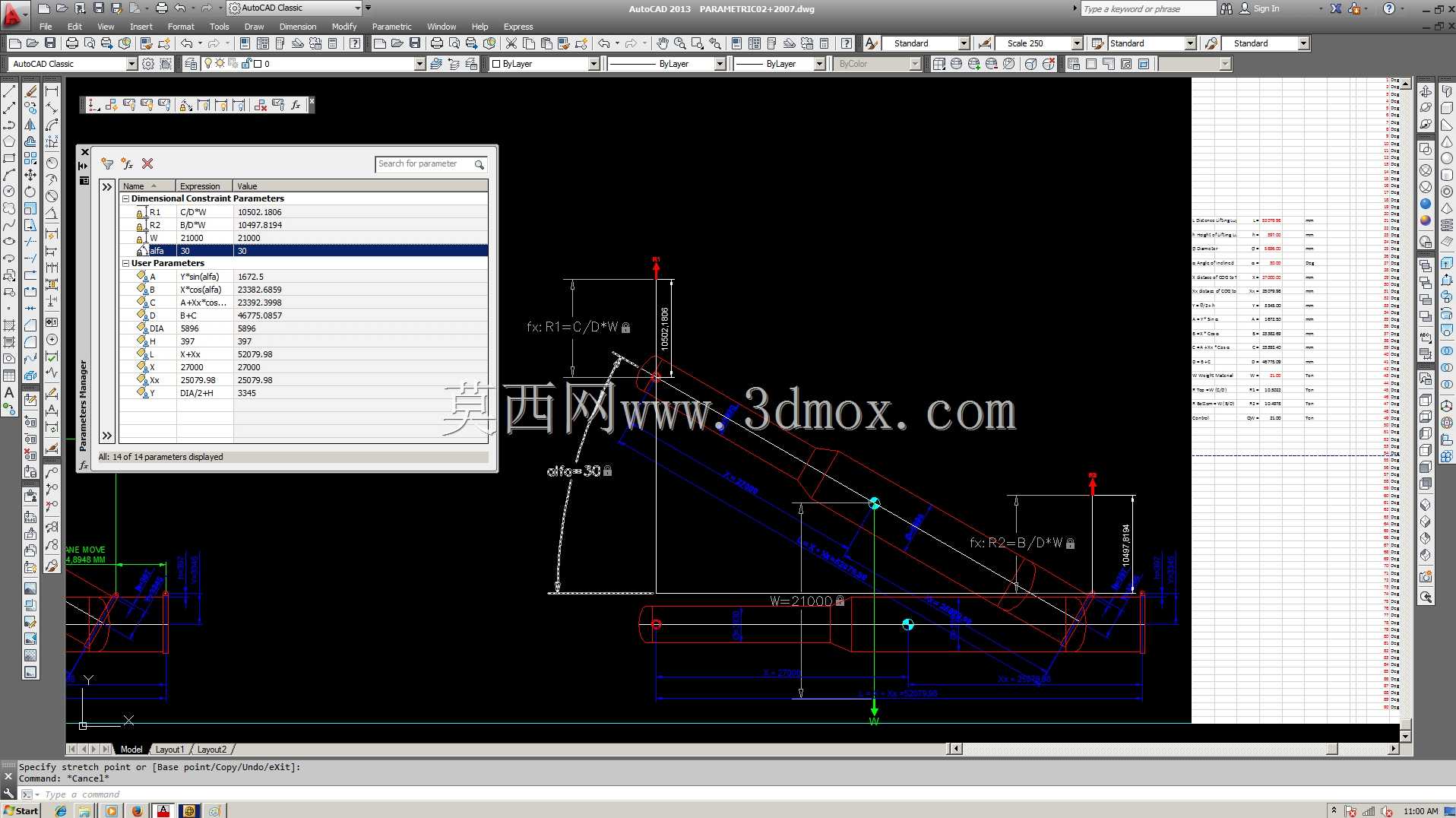

　　实际布置中，首先要确认的是设备入口与下游接料点之间的高差。高差确定后，倾角直接决定斜段投影长度，也影响支腿落点、维护通道宽度和周边护栏的安装空间。若斜段穿过平台开孔，还需核对构件边缘与梁、柱、管线之间的净距，避免三维模型中看似可行，现场安装时却与土建基础或电缆桥架发生干涉。模型将这些边界条件以参数关系表达，调整角度时，斜梁、端部过渡段、支撑位置和相关标注能够同步更新，减少反复改图带来的尺寸遗漏。

　　从功能上看，该类参数化结构主要用于提升工况的前期校核。承载面上的物料分布并不总是均匀的，满载启动、偏载停置以及端部给料冲击都会改变支点反力。建模时可沿输送方向划分若干载荷区段，将物料重量、构件自重和附着件重量分别施加，再观察不同倾角下合力作用点的移动范围。对于需要防止下滑的工况，还应结合摩擦条件判断物料稳定边界；对于需要顺畅卸料的工况，则要关注端部过渡圆弧和物料脱离角度。

　　结构设计思路上，不宜把倾角校核孤立成单一几何问题。斜段主梁的截面选择、连接板厚度、紧固件排布以及支撑脚间距，都会随角度变化而改变受力方向。水平段中以竖向弯曲为主的构件，在倾斜布置后会出现附加轴向分量，支座处也要同时考虑垂直载荷和沿斜面向下的分力。若参数表中只改角度而不联动支撑与连接细节，工程图很容易出现梁长正确、节点却无法装配的问题。

　　外形尺寸方面，模型重点保留总长、总宽、最高点、斜段水平投影、支点中心距和端部接口尺寸。安装边界则强调基础孔位、地脚空间、检修侧开门距离以及斜段下方安全净空。对于嵌入既有生产线的改造项目，这些尺寸比单纯的外观造型更有决定意义。通过参数化方式把几何关系、载荷分布和安装约束串联起来，设计人员可以在多个倾角方案之间快速切换，既校核空间通过性，也为后续驱动选型、支撑细化和施工图绘制提供一致的结构依据。
