V型双斜臂电火花放电工装电极结构

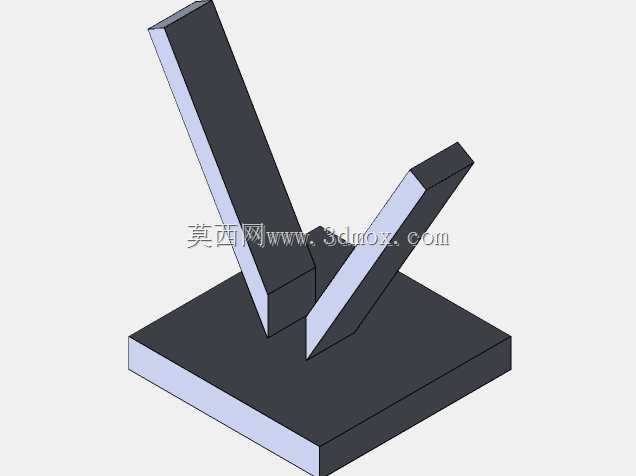

　　这套电极结构面向电火花成型加工工位的实际装夹与放电需求设计，整体由底部矩形定位基座与两根呈V形排布的斜向工作臂组成，基座采用等厚平板构型，底面预留完整平面作为机床工作台面的贴合基准，四周直边可配合平口钳、压板或者专用夹具完成侧向锁紧，安装时无需额外适配垫块，基座厚度方向预留足够刚性余量，避免放电过程中受伺服进给反力产生挠曲变形。两根斜臂从基座上表面同向倾斜伸出，臂体截面为规整矩形，工作端面经过平直处理，可直接对应工件上的斜向型槽、深腔拐角或者常规刀具无法抵达的清角区域，在模具钢、硬质合金等难切削材料的蚀除工序中，能够替代铣削加工完成复杂内形的精准成型。

　　从现场排布逻辑来看，双斜臂的夹角经过反复校核，既保证两根臂体在进给路径上互不干涉，也让单次装夹即可覆盖工件上两个对称斜向特征的放电作业，减少机床重复换电极、重新找正的辅助工时。臂体与基座衔接位置做了实体融合过渡，没有薄弱的拼接接缝，整个构件为一体化实体结构，在脉冲放电工况下能够稳定传导工作电流，降低局部电阻发热带来的电极损耗偏差。外形边界方面，基座长宽尺寸以覆盖工作台夹具压紧区间为原则，斜臂伸出高度根据常见模具型腔深度设定，臂体倾斜角度匹配多数斜槽加工的常用拔模斜度范围，安装时基座底面完全贴实工作台，侧向压紧点避开臂体投影区域，防止压紧力导致臂体微变形。

　　设计过程中优先考虑电极的对刀便利性，基座的相邻两侧边加工为互相垂直的基准边，操作人员可以直接以这两个边为参照完成分中找正，斜臂的所有棱边均保持平直，无多余凸起结构，方便在数控铣或者成型磨工序中直接加工出最终工作轮廓。该结构尤其适用于注塑模具滑块斜槽、压铸模具深腔清角、机械零件斜向异形孔的电火花加工场景，在粗打电极工况下可选用石墨材质按此结构加工，精打工况下更换紫铜材质即可保证表面放电质量，双工位斜臂的构型也让电极在损耗后可通过基准边重新补偿坐标，无需重新制作整支电极，有效适配车间多品种小批量的模具加工节奏。
