手持式便携自动冲孔冲床结构设计

　　该结构面向现场维修、钣金装配、管路支架安装和小型构件加工作业，核心目标是在不依赖锤子、大型压力机或固定台座的情况下，由操作人员手持完成冲孔动作。整体外形采用细长杆式布置，前端为逐渐收窄的工作端，后端为直径较大的握持与动力容纳段，轴线方向形成明显的阶梯变化。这样的轮廓并非单纯为了外观，而是兼顾冲头导向、受力传递、手部握持和内部机构布置。

　　从使用场景看，传统冲孔往往需要将工件搬运到钻床、冲床或台钻附近，遇到已安装的墙板、支架、线槽和轻型钣金件时，拆装和转运成本较高。该手持冲具可以直接贴近工件表面，在受限空间内完成定位和冲孔，尤其适合设备检修、现场配孔、样机试制以及小批量钣金加工。前端细径段能够伸入较窄区域，后端粗径段则提供足够的内部空间，用于容纳冲击、复位或传力相关结构。

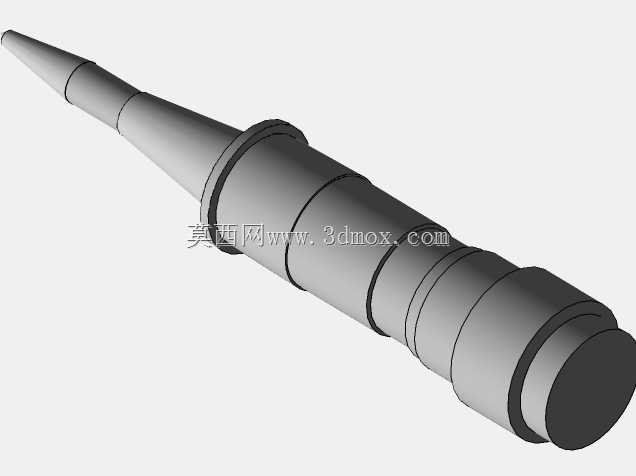

　　结构设计上，模型沿轴向划分出多个功能区段。最前端为冲头安装及导向区域，外径较小，便于靠近孔位并观察对位情况；中段通过多级台阶过渡，承担冲击载荷传递，同时避免截面突变造成应力集中；后段直径增大，可作为握持区，也可布置弹性复位、限位或动力组件。各段圆柱之间保留清晰的轴肩，这些轴肩在实际结构中可用于零件定位、套筒限位、密封圈安装或端盖压紧。

　　外形尺寸方面，模型整体呈长轴状，长度远大于最大直径，适合单手或双手扶持操作。前端锥缩结构减少了视线遮挡，使操作者能够将冲头准确对准划线位置；后端大直径端面可作为承压面或端盖安装面。安装边界主要集中在轴向：工作时前端冲头需垂直贴合工件表面，后端应保留一定操作空间；径向尺寸虽然较小，但在靠近墙板、肋板或管路时仍需确认后端粗径段不会与相邻构件干涉。

　　该方案的关键在于把冲孔所需的主要作用力集成到工具内部，而不是依靠人工挥锤。作业时，冲头与工件接触后，内部机构提供定向冲击或压力，使材料在局部产生剪切分离。与锤击方式相比，这种结构受力方向更稳定，冲头不易偏斜，孔边质量和操作安全性都更容易控制。杆身的阶梯圆柱也有利于提高抗弯刚度，在偏载接触时减少前端摆动。

　　建模时需要重点关注同轴度、轴肩过渡和端部配合。冲头导向段与外部套筒之间应保持合理间隙，既保证冲头往复运动，又避免侧向晃动；中段承受反复冲击，宜采用圆角过渡并控制壁厚；后端若设置端盖或握持套，应考虑拆装维护和内部零件更换。对于钣金冲孔应用，还需结合板材厚度、材料强度和冲头直径校核所需冲裁力，并在前端设置压料或定位面，防止冲孔过程中工件翘起。整体结构简洁、边界明确，适合作为手持冲孔工具、便携冲压装置及现场钣金作业设备的方案参考。
