车辆悬挂系统轻量化摇臂结构设计

　　该摇臂属于车辆悬挂系统中的传力与导向构件，主要承担车轮与车架之间的载荷传递、运动约束以及姿态控制任务。在汽车独立悬架中，这类构件可作为控制臂或摆臂使用，连接转向节与车身安装点，将制动、加速、转向及路面冲击产生的多向力传递至车架，同时约束车轮在跳动过程中的运动轨迹。在自行车后悬架或连杆式避震结构中，同样可以利用该类摇臂实现避震器与车架、后轮轴之间的力矩转换，使弹性元件和阻尼元件在合适的杠杆比下工作。

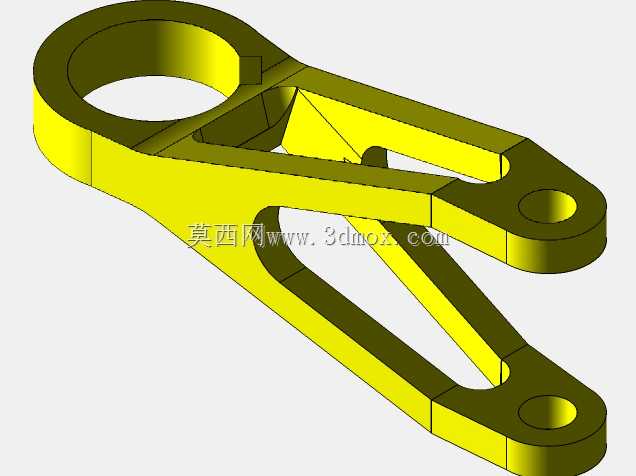

　　从结构形式看，零件一端采用较大的环形铰接孔，适合与车架转轴、衬套或轴承组件配合，形成主摆动支点；另一端布置两个同轴或近似平行的小孔位，用于连接减震器、连杆或外部载荷端。整体呈分叉式长臂布局，力流从大孔端向两个小孔端分流，中间通过两条加强肋形成开放式框架。这样的布置既避免了实心板材造成的重量增加，又能在弯曲和拉伸复合载荷下保持较高刚度。

　　设计思路上，摇臂外形并非单纯追求造型，而是围绕铰接点位置、力传递路径和安装空间展开。大孔周围保留较厚的环形实体，以承受衬套压入后的局部挤压应力；臂身截面沿受力方向逐渐展开，在靠近连接孔的位置增设凸台，提高螺栓或销轴连接处的承载能力。中部镂空区域可减轻非关键材料堆积，同时便于观察、清洁和维护。两侧肋板之间形成稳定的三角传力区，能够抑制扭转变形，减少悬挂运动中因柔性过大带来的定位偏差。

　　在实际安装边界方面，大孔轴线与两个小孔轴线之间的距离决定悬挂杠杆比和运动行程，建模时需重点校核孔位中心距、孔端面平行度以及臂体在极限跳动时与车架、弹簧、刹车线缆等周边部件的间隙。臂身宽度、厚度和开孔直径应与所选衬套、销轴、螺栓规格匹配；端部凸台高度需保证紧固件压紧面完整，避免装配后出现点接触或偏心加载。若用于高速车辆，还应在孔端预留防尘封或润滑维护空间；若用于自行车，则需控制整体质量，并关注焊接或一体成型后的疲劳寿命。

　　该结构适合在多体动力学分析中作为悬挂连杆子部件进行运动校核，也可进一步导入有限环环境评估应力集中区域。工程应用中，可根据载荷等级选择钢质焊接、铝合金锻造、钣金拼焊或复合材料成型等工艺。模型表达了完整的外形轮廓、铰接孔、加强肋和端部安装特征，能够为悬挂机构方案设计、干涉检查、装配关系确认以及后续工程图绘制提供直接参考。
