MS品牌立体标识装饰摆件结构设计

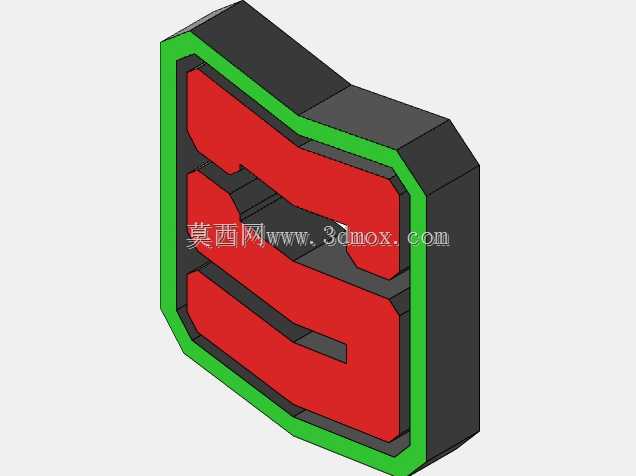

　　这款立体标识造型件最初的构思，来自线下品牌展示场景里对平面LOGO立体化呈现的需求，日常在品牌展厅前台、数码产品体验店的展示墙、展会特装展位的接待台、企业周边文创陈列架上，都能见到这类把平面品牌符号做成立体实物的应用。不同于常见的亚克力平切标识，这个造型没有采用简单的等厚拉伸做法，整体做了三层嵌套的分层结构：最外层是亮绿色的多边形围边，轮廓顺着内部红色MS字符的外轮廓做了等距偏移，围边自身带有均匀的厚度，边角处做了小角度的倒角过渡，既避免锐边磕碰，也让层与层之间的分界更清晰。中间层是深灰色的基底托体，托体的外轮廓比绿色围边再向外扩出一圈，作为整个标识的承载基座，托体侧面保留了平直的拉伸立面，底部预留了完全平整的安装贴合面，

　　不管是直接用双面胶固定在墙面、用沉头螺丝锁在展示台面板上，还是底部加装亚克力支脚做成桌面摆件，都不需要额外二次加工安装面。核心的红色MS字符层没有和基底做成一体，字符的笔画间隙做了均匀的留空，镂空区域直接透出后方深灰色基底的颜色，红、绿、深灰三个色块的层次完全靠结构台阶区分，不需要后期丝印或者贴膜，哪怕是用FDM3D打印分色制作、或者数控加工分件拼装，都能直接靠装配台阶定位，不会出现色块错位。建模过程中先把平面MS标识的矢量轮廓导入草图，先勾勒出最内层红色字符的闭合轮廓，向外偏置出固定宽度的绿色围边轮廓，再向外偏置出灰色基底的外轮廓，三层轮廓分别做不同高度的拉伸：红色字符层的厚度最高，突出于绿色围边的正面，绿色围边的厚度次之，

　　灰色基底的厚度最大，向后延伸出整个造型的深度，从侧方看能看到清晰的三级台阶层次。字符内部的两处镂空槽宽度做了统一，保证加工时刀具或者打印喷嘴可以顺利通过，不会出现窄槽残留废料的问题。整个造型的所有外轮廓边角都做了不小于1mm的圆角，避免应力集中，要是采用注塑工艺批量生产，这些圆角也能改善塑料熔体的充模流动，减少尖角处的缺胶缺陷。安装边界上，基底的背面做了全平面处理，没有突出的加强筋或者挂扣，贴装时可以完全贴合墙面或者板面，不会出现局部翘缝；整体厚度控制在常规展示件的合理区间，既不会因为太薄显得单薄，也不会因为过厚增加墙面挂载的承重负担，桌面摆放时重心完全落在基底轮廓范围内，不会出现前倾歪斜的情况。这类造型除了品牌展示用途，也可以作为数码产品的个性化装饰件、机箱侧透面板的内嵌标识、3D打印文创摆件的原型，结构上预留的分件间隙也方便后续加装背光LED灯带，把绿色围边做成透光件，实现发光标识的效果。
