轴类零件断裂检测手动定位工装夹具

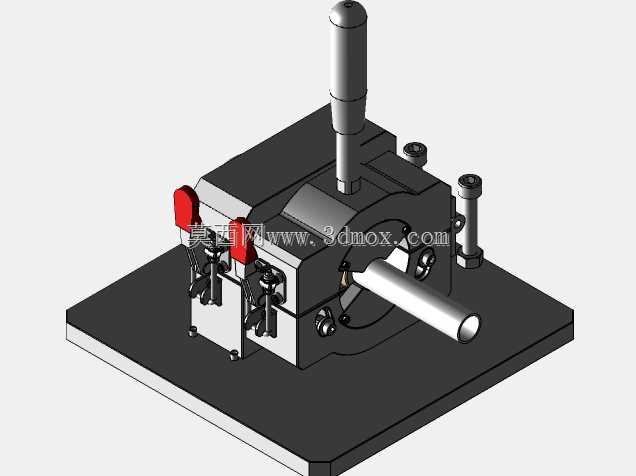

　　这套工装主要布置在机加工车间的离线检测工位，针对细长轴类工件的断裂力学测试、剖切前定位以及工序间抽检场景设计，日常作业中操作工将待检测的圆柱轴件从夹具主体的中心通孔横向穿入，依托孔内的径向定位衬套约束轴件的径向窜动，避免加载测试过程中轴件出现偏心晃动。整套机构固定在一块平整的钢制底座平板上，底座预留了多组沉头安装孔，可以直接锁附在检测台的T型槽工作台面上，安装边界以底座平板的外轮廓为基准，周边预留出操作手柄的活动空间，不会和周边检测仪器的走线、支架发生干涉。

　　夹紧执行部分采用两组对称布置的手动快速压块，压块头部贴有红色防滑防护垫，既可以增大和工件表面的摩擦力，也能避免硬质夹块压伤轴件的已加工表面，压块的驱动端连接侧边的偏心锁紧手柄，操作工扳动手柄即可同步完成两侧夹紧动作，不需要额外拧动螺栓，单批次工件的装夹耗时可以控制在数秒内。夹具主体的立式立柱上集成了长行程导向压杆，压杆沿竖直方向布置，可针对轴件的待断裂测试点位施加垂直向的加载力，立柱侧面搭配两根辅助导向支柱，保证压杆下行过程中全程无偏摆，加载力的作用点始终和轴件的轴线保持垂直。

　　设计阶段特意将夹具主体的包覆壳体做了可拆分结构，也就是将壳体的其中一个局部区域设置为可拆卸剖分块，拆开之后可以直接观察内部的传动连杆、锁紧楔块的装配状态，日常维护时不需要将整套工装从工作台上完全拆解，就能清理内部积存的切削碎屑、给铰接点补充润滑脂。中心通孔的同轴度在装配时做了配磨处理，穿入不同直径规格的轴件时只需要更换对应内径的衬套，不需要改动主体基座的结构，适配多批次不同外径的轴类检测需求。

　　工装的操作侧全部集中在面向操作工的一侧，加载手柄、锁紧手柄的排布高度符合人工站立操作的人机工程，不需要弯腰或者探身就可以完成全部装夹、加载动作。底座平板的厚度经过加强处理，加载测试时的刚性足够，不会出现底座翘曲变形的情况，所有外露的铰接销轴都做了防脱卡簧设计，长期反复扳动也不会出现销轴窜出脱落的问题，整体结构没有复杂的气动、电控元件，在车间无气源的普通检测工位也可以直接投入使用。
