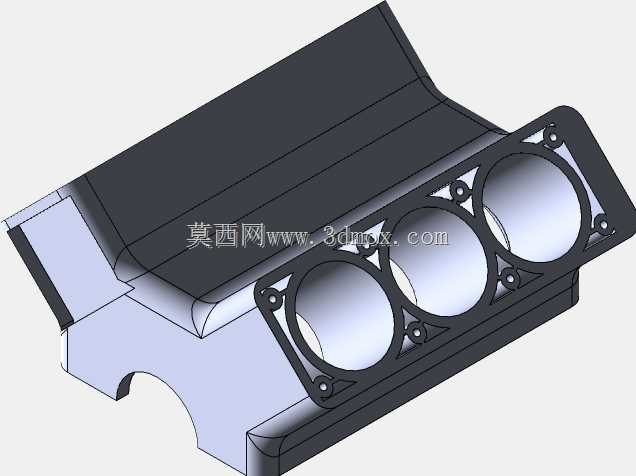

V6汽车发动机缸体总成结构设计

　　该缸体作为V型六缸内燃机的核心承载基体，在整车动力总成中承担着活塞往复运动导向、曲轴回转支承、冷却水道与润滑油路集成布设的核心作用，广泛适配乘用车辆、轻型商用车辆的大排量动力配置场景，是内燃机总成中结构复杂度最高、受力工况最严苛的基础构件。

　　从实际装机使用维度来看，缸体上平面直接对接气缸盖与密封衬垫，三列并排的气缸孔为活塞组件提供高精度往复运动导向，缸体下部的曲轴箱腔体预留了曲轴主轴颈安装位，周边布设的凸台、螺纹孔与定位销孔分别用于衔接油底壳、正时罩壳、进排气歧管支架、发动机悬置以及各类外围附属管路。整机运行过程中，气缸内壁承受活塞环高频摩擦与燃烧爆发压力冲击，内部贯通的冷却水道可带走燃烧室周边积聚的高温热量，预埋的润滑油道则将压力机油输送至曲轴轴瓦、凸轮轴等各个摩擦副，保障运动部件持续润滑。

　　结构设计阶段优先兼顾刚性与轻量化平衡，V型布局的缸体将两列气缸呈夹角排布，相较直列六缸结构大幅缩短整机轴向长度，降低动力总成在机舱内的布置占用空间。缸体顶面围绕各气缸孔周边均匀布置螺栓过孔，装配时按照规定扭矩顺序锁紧缸盖螺栓，可均匀压紧气缸垫，避免高温高压燃气窜漏水道与油道。气缸孔周边预留的密封面平面度有严格公差要求，建模过程中对安装孔位的同轴度、孔间距尺寸均做了参数化约束，可直接对接后续工程图导出与工艺校核。

　　外形边界方面，该缸体轴向轮廓覆盖三个气缸的排布跨度，侧向预留了水泵、机油滤清器、启动马达等附件的安装接口，底部曲轴箱弧形避让结构为曲轴连杆回转运动留出足够间隙，避免活塞运行至下止点时连杆与缸壁发生运动干涉。建模时完整还原了缸体外部加强筋布局，纵横交错的筋条可提升缸体整体抗弯抗扭刚度，降低内燃机工作过程中的结构振动与形变，所有安装接合面的凸台厚度、螺栓孔深度均参照实际装机规范设定，既满足零部件装配的边界要求，也可为后续铸造工艺分析、模态仿真、冷却水套流场分析提供精准的三维数模基础。
