薄型环形轮缘连接法兰盘结构

　　该环形轮缘件属于典型的薄壁周向连接结构，整体呈扁平闭合圆环形态，主要用于回转类设备中承担周向定位、端面贴合以及多点紧固传力的作用。结构外侧并非简单光滑圆弧，而是沿圆周分布有规律的外凸安装耳段，各耳段之间通过内凹过渡轮廓衔接，使零件在有限径向空间内形成连续的承载边界。这种轮廓设计既能够避让相邻部件的装配空间，也可以让螺栓孔位沿圆周均匀展开，降低局部应力集中。

　　从实际使用场景看，这类轮缘法兰常见于旋转壳体、端盖连接、传动组件外圈以及需要周向压紧的机构中。工作时，环形端面与配合件平面贴合，紧固件穿过均布孔位后产生轴向夹紧力，使两侧部件保持稳定相对位置。由于零件厚度较薄，设计重点不在承受大弯矩，而在于保证贴合面平整、孔位同轴以及周向刚度连续。若孔位分布不合理，紧固后容易出现局部翘曲；若外缘过渡过于尖锐，则在振动工况下可能成为裂纹起始位置。

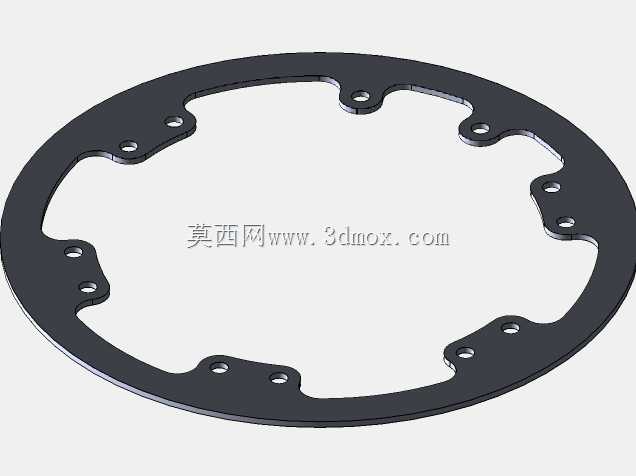

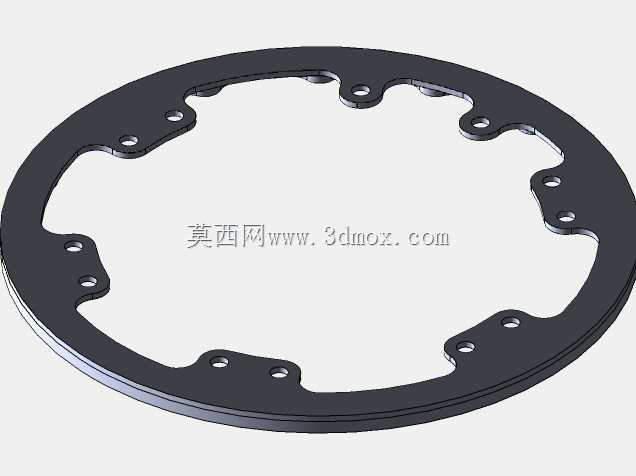

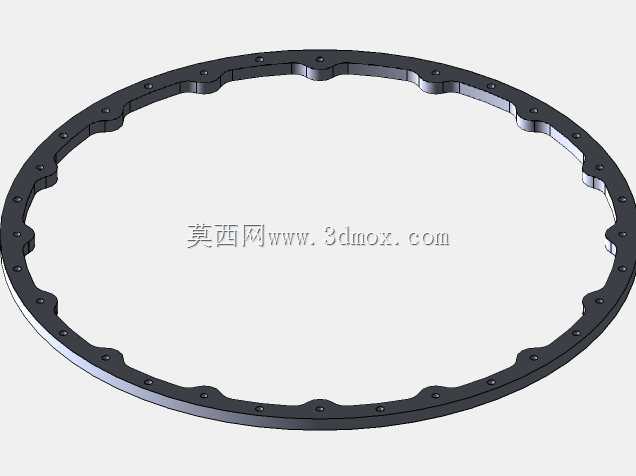

　　建模时需要优先控制圆环中心线、内外径关系和安装孔节圆位置。外凸耳位上的小孔应保持孔径与边距协调，孔壁到外缘的距离不宜过小，否则会削弱压紧区域的有效截面。相邻耳段之间的凹弧过渡应采用平滑曲线，避免折线突变；环体上下端面可设置轻微台阶或倒角，以提高装配导向性并减少锐边。图中结构厚度方向层次清晰，外缘具有分段式轮廓，说明其并非单纯装饰环，而是兼顾定位、紧固和避让的功能件。

　　安装边界方面，外径由外凸耳段最大轮廓决定，内径则需满足内部回转件或壳体通道的通过要求。装配校核时不能只看圆环主体，还应检查螺栓头、垫圈以及工具操作空间是否与外凸轮廓干涉。周向孔位建议按等分原则布置，使夹紧力均匀传递；若设备存在定向载荷，也可在关键受力区适当增加孔位密度，但需同步调整外缘宽度。该结构在轻量化要求较高、轴向空间紧凑的场合具有较好的适用性，能够以较少材料形成稳定的环形连接界面。
