通讯设备铰接式安装固定支座结构

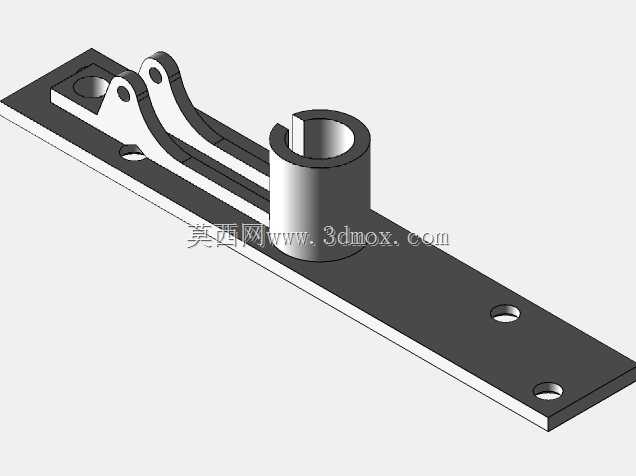

　　这套铰接式安装固定支座，主要面向通讯终端、小型手持通讯设备以及配套外设的装夹定位场景，在桌面测试工装、车载通讯支架、机柜内部设备挂载点位中都能见到同类结构的应用。底座采用长条形平直钣金构型，整体沿长度方向延伸，两端及中段预留了沉头安装孔，孔位间距按照常规机柜安装孔距、桌面工装T型槽间距做匹配设计，安装时可直接通过内六角螺钉将整个支座锁附在基准平面上，沉孔结构能够保证螺钉头部完全沉入板件表面，不会突出干涉上方待装配件的滑移行程。底座板件厚度选取兼顾刚性与轻量化，在悬臂挂载工况下，长跨距布置的安装孔可以分散倾覆力矩，避免支座受侧向载荷时出现板面翘曲。

　　支座中段立置的圆筒轴套是核心回转基准，内孔经过同轴度约束设计，可穿入转轴实现上部搭载部件的角度回转，轴套侧壁开设的轴向通槽具备抱紧调节功能，当锁紧螺钉收紧槽口两侧壁时，轴套内孔产生微量弹性变形，即可抱紧穿入的转轴，将回转角度锁定在任意需要的工位，无需额外加工轴面定位槽，装配调试时的角度微调效率更高。轴套根部与底座板面之间做了贴合加强，衔接处保留自然的工艺圆角，减少应力集中带来的根部断裂风险。

　　轴套旁侧的双片平行摇臂构成铰接联动结构，两片摇臂上的同轴孔可装入铰接销轴，摇臂的曲面轮廓按照运动包络校核，在整个摆角行程内不会和底座板面、圆筒轴套发生运动干涉，摇臂端部的开孔可连接拉杆或者阻尼部件，为搭载的通讯设备提供俯仰角度的支撑与限位。这类结构常用来支撑通讯话机、信号采集模块、小型天线座，操作人员可以根据使用姿态调整俯仰与回转角度，调整完成后通过抱紧结构锁死，在设备受到振动、颠簸的工况下也能保持姿态稳定。

　　建模过程中先以底座安装平面为装配基准，依次约束轴套同轴度、摇臂铰接孔的平行度，所有安装孔的位置度都按照实际装配公差预留余量，板件边缘做倒角处理去除锐边，既满足钣金加工的折弯工艺性，也避免装配时划伤操作人员。整体结构没有复杂曲面，所有特征都适配常规铣削、钣金折弯或者型材焊接加工工艺，安装边界清晰，外围没有突出的冗余结构，在紧凑的机柜空间内也能完成布局安装。
