多凸台多孔位异形连接承载板结构

　　该异形多孔承载连接板，在小型机电装配、通讯终端外设配套、精密仪器内部支撑场景中，承担跨部件定位、载荷分散与接口转接的作用。板体采用扁平延展的异形轮廓布局，没有采用规则矩形或圆形的保守板型，而是顺着周边待连接点位的分布走向，向外延伸出多段带安装孔的耳状支臂，让每一处外接紧固件的点位都能获得独立的局部支撑区域，避免在紧凑装配空间里出现孔位干涉、扳手操作空间不足的问题。

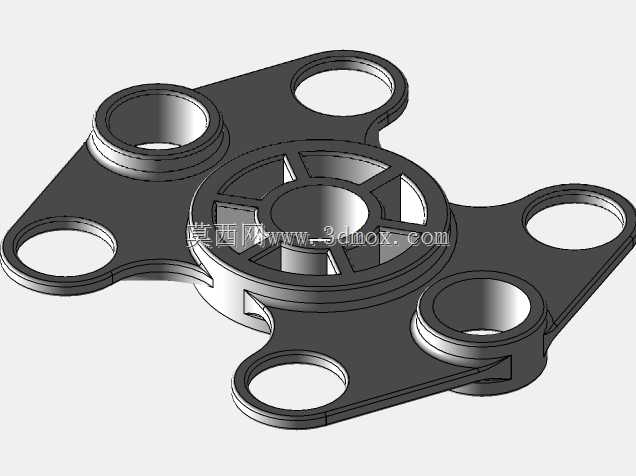

　　板体中心设置带径向加强筋的环形主座，环形内腔通过六根径向辐条分隔出通透的镂空区域，既可以容纳配套轴件、接插件从中穿过，也能在保证中心区域抗弯刚度的前提下大幅削减板材整体重量；中心环座上下边缘做出凸起的止口台阶，装配时可以直接和配对零件的止口面贴合定位，不需要额外加装定位销就能限制径向窜动。板体不同支臂上分布两类孔位结构：一类是光面贯通圆孔，用于穿装紧固螺栓，孔周局部板面做了小幅加厚翻边，分散螺栓预紧时的局部压应力；另一类是带双层环形凸台的沉孔座，凸台高度高出主板面数毫米，凸台内孔可作为定位销轴的配合孔，凸台端面则承担配对零件的贴合支撑面，凸台根部和主板面之间做了平滑圆角过渡，规避冲压或机加工后应力集中开裂的风险。

　　从安装边界来看，板件整体外轮廓随支臂延展，最外侧孔位的中心距适配对应配套组件的安装孔距，主板面厚度控制在较小尺寸，仅在凸台、环座位置局部增加厚度，在有限的装配高度空间里，既不会和周边相邻的壳体、线路产生干涉，又能通过局部增厚获得足够的连接强度。设计过程中优先校核了各支臂在螺栓锁紧、设备受振动工况下的变形量：耳状支臂的宽度从根部到外孔处逐步收窄，在保证孔边到板边最小安全壁厚的前提下，去除了支臂两侧多余的材料，让板件整体质量分布更均衡，设备运行产生的振动不会在某一处支臂形成应力集中。这类板件既可以采用铝合金铣削加工做小批量试制，也可以直接开冲压模具进行大批量量产，镂空区域在装配时还能为走线、散热留出通道，适配通讯类手持设备、小型便携检测仪器内部的多部件连接需求，不需要额外加装转接垫片就能完成不同方位零件的固定对接。
