发动机液压挺杆自动化检测设备三维设计

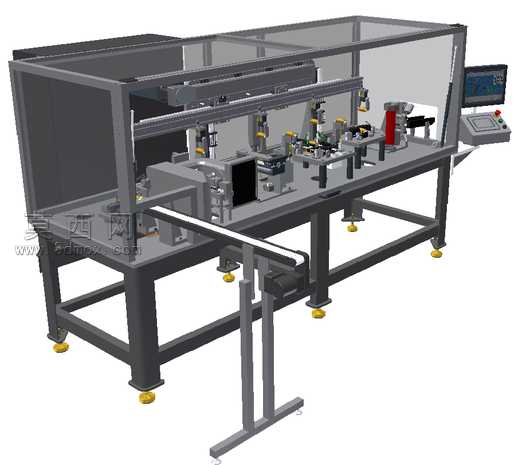

本作品为发动机液压挺杆检查设备的三维建模设计，整体采用模块化设计思路完成全结构搭建，建模过程中严格遵循工业检测设备的实际设计规范，对设备的各个功能单元进行了1:1比例还原。设备主体框架采用方通焊接机架结构建模，底部配置可调节支撑脚杯，保证设备运行的稳定性与水平调节能力，机架外侧设置透明安全防护围挡，既满足设备运行的安全防护要求，又可直观观察内部检测工位的运行状态。建模时对检测输送单元进行了精细化结构还原，配置皮带输送线体实现待检测液压挺杆的自动上料与流转，线体侧边设置定位挡停机构，可精准将工件输送至对应检测工位。多组检测执行模组采用立式安装布局，搭配多轴调节安装座，可适配不同规格液压挺杆的检测位置调整，检测工位旁设置不合格品分拣出料结构，可根据检测结果自动完成合格品与不合格品的分类输出。设备侧边集成人机操作控制单元，包含触控显示屏、操作按钮与状态指示灯，建模时还原了操作面板的按键布局与安装角度，符合人体工程学操作要求。材质渲染阶段，机架部分采用金属喷塑材质表现，防护围挡采用半透明亚克力材质，输送线体采用哑光工业皮带材质，检测模组部分采用金属阳极氧化材质，操作按钮采用不同颜色的塑胶材质区分功能，通过材质参数的调整还原真实工业设备的质感。整体结构设计充分考虑液压挺杆的检测工艺流程，将上料、定位、多参数检测、分拣、出料多个功能单元集成在同一机架上，结构布局紧凑合理，各运动部件之间预留足够的运行安全间隙，管线排布沿机架侧边隐藏式布置，既保证设备外观整洁，也避免管线干涉运动部件运行。建模过程中对各运动副的连接关系进行了合理约束，可直观演示设备的运行动作逻辑，清晰展现液压挺杆从进入设备到完成检测分类输出的全流程结构配合关系，完整还原了工业专用检测设备的设计细节与功能布局。
