内燃机动力系统活塞结构三维设计

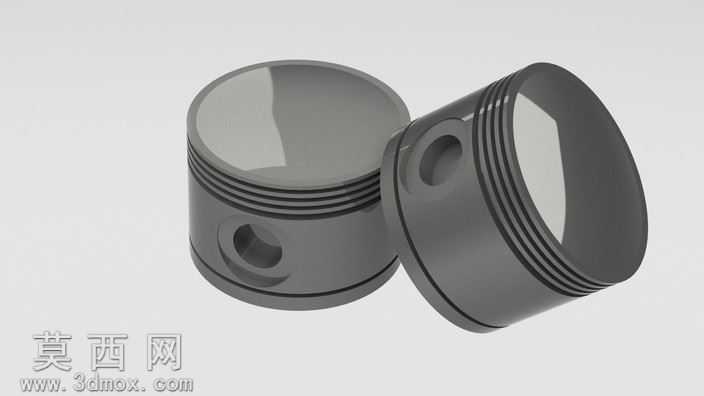

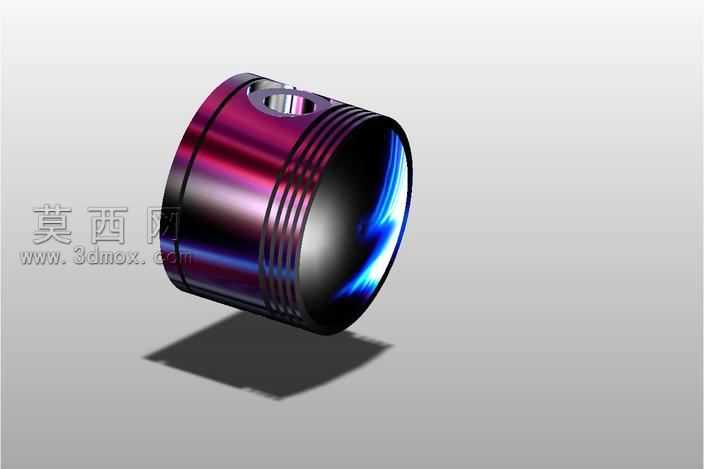

本模型为内燃机动力系统核心往复运动部件活塞，采用三维参数化建模方式完成全结构构建，建模过程严格遵循内燃机活塞的实际设计规范，完整还原了活塞的所有功能结构特征。模型首先通过回转特征构建活塞的主体基体，精准控制活塞裙部的型线参数，保证裙部的导向与承载结构符合实际工作需求；顶部燃烧室区域根据常规内燃机活塞的设计逻辑，做了适配的轮廓处理，可满足混合气压缩与燃烧做功的结构承载要求。活塞环槽区域通过多组环形切除特征完成建模，精准还原了气环、油环的安装槽位结构，槽宽、槽深以及槽间的岸部高度都按照通用活塞的尺寸比例进行设置，能够清晰展示活塞环的安装位置与密封结构逻辑。活塞销座部分采用对称式凸台结构设计，精准构建了销孔的同轴特征，同时还原了销座与裙部的过渡加强结构，保证该区域的受力承载结构符合实际工程设计要求，销孔内部的卡环槽结构也做了完整还原，可清晰展示活塞销的轴向限位结构。模型表面采用哑光灰铸铁质感材质进行渲染，材质参数调整贴合金属铸造件的表面质感，无过度夸张的反光效果，能够清晰呈现各部分的结构轮廓与细节特征，裙部表面的细微纹理也做了还原处理，贴近实际活塞的加工表面状态。建模过程中对各部分结构的倒角、过渡圆角都做了规范处理，避免出现尖锐棱角，符合实际机械加工的工艺要求，各特征之间的拓扑关系清晰，无建模错误导致的破面、重叠问题，整体结构比例协调，可用于内燃机结构教学、动力系统原理展示以及相关零部件的设计参考，能够直观展现活塞在动力系统中的结构形态与各功能区域的设计逻辑，帮助理解活塞往复运动、密封、传力的核心功能对应的结构设计思路。
