电机轴耦合式叶片风机三维结构设计

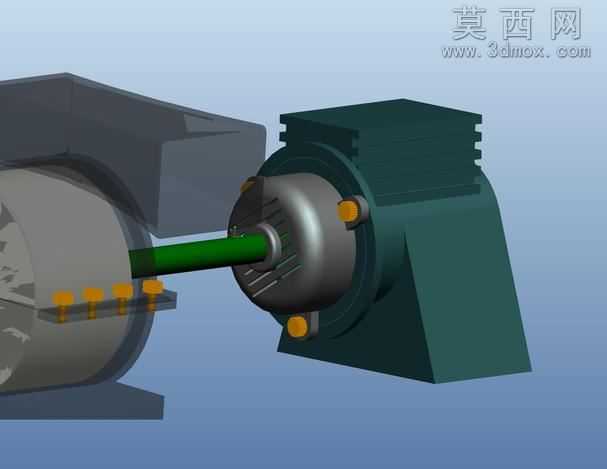

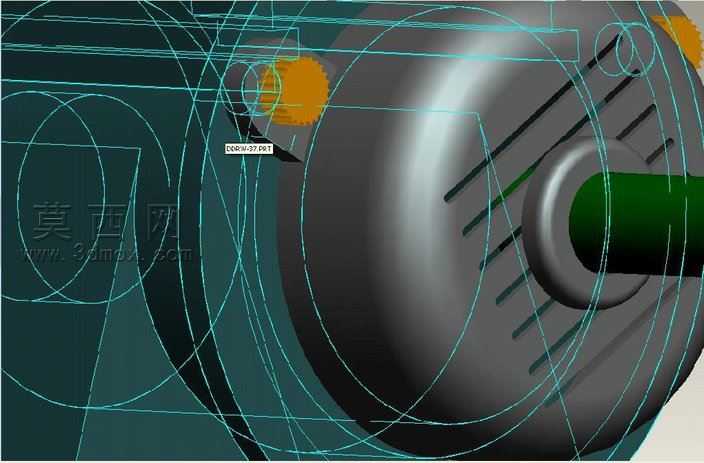

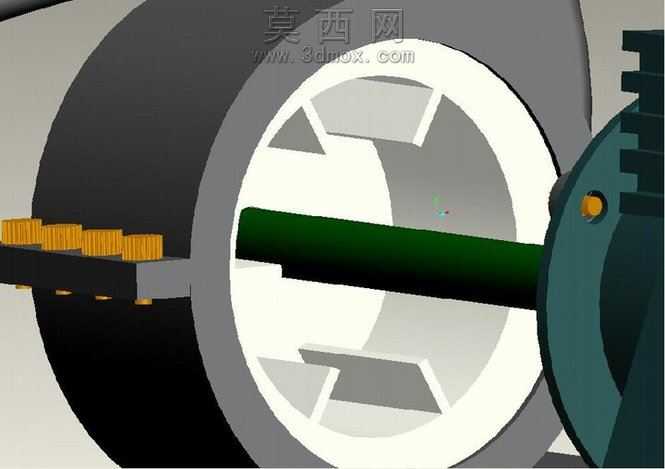

本模型采用三维参数化建模方式完成电机轴耦合式叶片风机的全结构搭建，建模过程中严格遵循风机传动与气动结构的设计逻辑，对各部件的装配公差、配合关系进行了精准还原。模型主体包含风机叶轮腔体、耦合传动轴、叶片组件、侧部连接端盖、散热鳍片结构等核心部分，建模时首先通过旋转特征生成风机的圆筒形腔体外壳，对腔体内部的叶轮安装位进行同轴度约束，确保后续装配的叶轮与传动轴保持严格的同轴关系，避免传动过程中出现偏心振动问题。叶轮部分采用阵列特征完成多组叶片的均匀排布，每片叶片的曲面弧度经过参数化调整，兼顾气动导流效果与结构强度，叶片与轮毂之间采用一体化建模方式，减少装配间隙带来的结构误差。传动轴部分采用拉伸与倒角特征完成轴体建模，轴体表面做了光滑度处理模拟实际加工的表面质感，轴体与叶轮轮毂之间采用耦合配合约束，还原电机输出轴与风机叶轮直连耦合的传动形式，省去中间传动环节的结构冗余，提升传动效率。侧部端盖部分通过拉伸、切除特征完成安装孔、定位凸台的细节建模，端盖与腔体外壳之间采用贴合配合，还原实际产品的密封安装结构，端盖外侧的散热鳍片采用线性阵列特征生成，模拟风机运行过程中对传动端热量的导出结构。材质渲染阶段，对风机腔体外壳赋予深灰色哑光金属材质模拟铸铁机壳质感，传动轴赋予深绿色金属烤漆材质模拟轴类零件的表面处理效果，叶片部分赋予浅灰白色哑光工程塑料材质，侧部端盖赋予深青绿色金属材质，散热鳍片部分赋予与腔体一致的铸铁材质，各部件材质区分清晰，能够直观分辨不同结构的功能分区。设计过程中重点考量了耦合传动的同轴度要求，对轴与轮毂的配合面做了公差适配的结构预留，同时对叶片的安装角度进行了参数化可调设计，方便后续根据不同风压风量需求调整叶片参数，整体模型装配关系完整，无干涉错面问题，可用于风机结构教学、传动方案验证、产品改型设计等场景，能够清晰展示直连耦合式叶片风机的内部结构与传动逻辑，帮助设计者快速理解该类风机的结构组成与装配要点。
