开槽六角城堡螺母紧固连接件三维建模

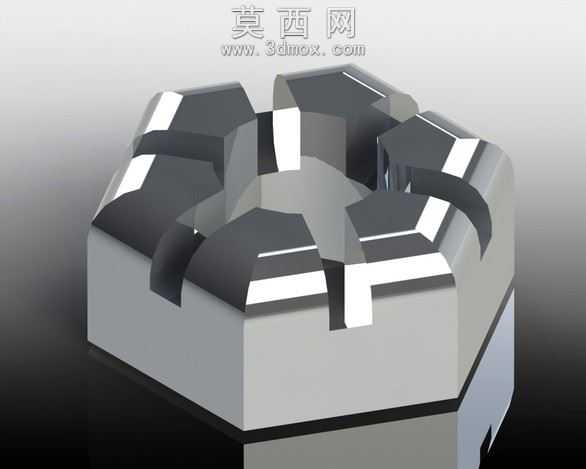

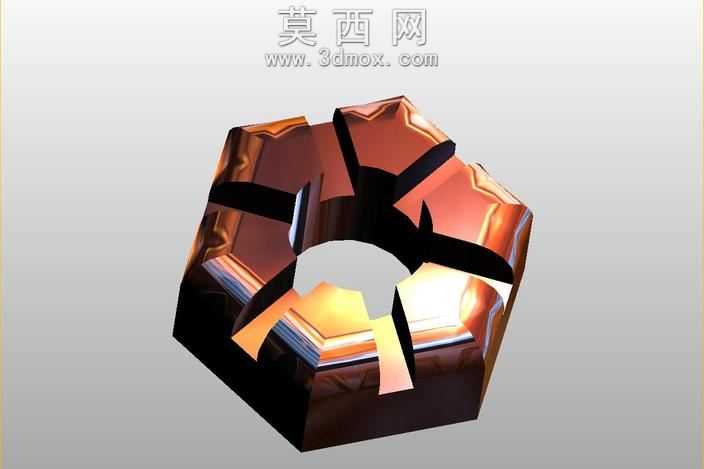

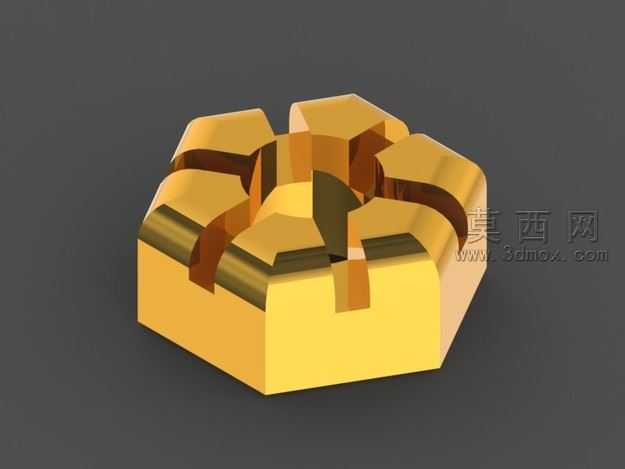

本次建模的城堡螺母属于常用螺纹紧固连接件，建模过程以参数化设计为核心思路，首先确定螺母的公称螺纹规格、对边宽度、整体高度等核心尺寸参数，先绘制六角外形的基准草图，通过拉伸命令生成螺母的基体实体，保证六角棱边的倒角尺寸符合五金件的通用工艺要求，避免锐边带来的装配划伤问题。随后针对城堡螺母特有的开槽结构进行建模，在螺母上端面均匀分布六个槽位，先绘制单个槽的截面轮廓，通过拉伸切除生成第一个槽结构，再以螺母中心轴为阵列基准，完成六个槽的圆周阵列，保证所有槽位的间距、深度、宽度完全一致，槽口位置做微小的圆角过渡，还原实际零件加工时的工艺倒角特征。内螺纹部分采用螺旋扫描命令生成，严格匹配对应公称直径的螺纹牙型参数，保证螺纹配合的精度符合紧固件的使用标准。材质设置上选用常用的碳钢材质，调整材质的金属粗糙度、反射率参数，模拟镀锌处理后的金属光泽效果，渲染阶段采用柔和的环境光搭配定向补光，突出六角棱边的轮廓感和开槽结构的立体感，清晰展现螺母的整体结构细节。该类城堡螺母主要用于带有振动工况的螺纹连接场景，开槽结构可配合开口销使用，实现螺纹连接的防松效果，建模过程中严格还原零件的结构特征，所有尺寸均参考通用紧固件的标准规范，保证模型可直接用于装配模拟、工程出图等场景，结构上兼顾了标准紧固件的通用性和城堡螺母特有的防松结构特点，外形规整，特征清晰，无多余的冗余几何结构，各部分特征的过渡均符合实际机械加工的工艺逻辑，可适配多类三维设计软件的格式转换需求，满足机械设计、装配演示、教学示例等多场景的使用要求。
