爪式联轴器连接轴传动结构三维建模

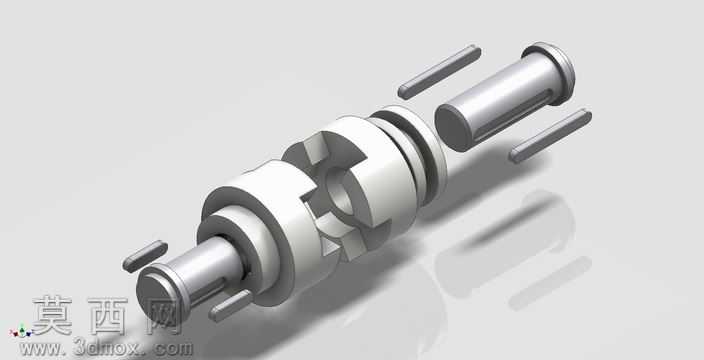

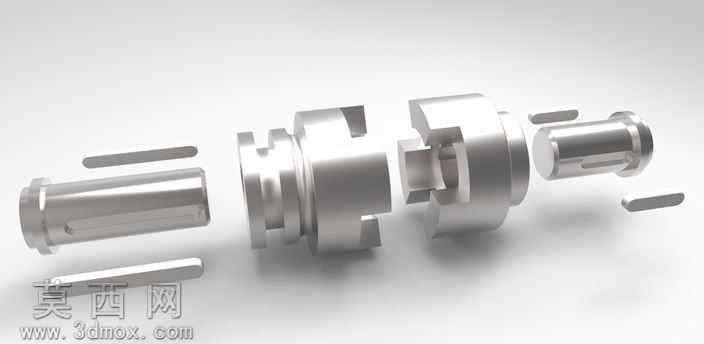

本作品为爪式耦合连接轴的三维建模作品，整体采用参数化建模思路完成，建模过程中严格遵循机械传动部件的设计规范，对爪式联轴器的核心结构进行了1:1比例的还原。建模初始阶段先完成基准轴与基准面的搭建，以两侧传动轴的同轴度为核心约束基准，依次构建两端轴体的圆柱特征，对轴端的定位销孔、轴肩限位结构进行精准的尺寸约束，保证轴体与联轴器主体装配时的同轴度公差符合传动部件的设计要求。中间的爪式耦合主体是本次建模的核心部分，通过拉伸、切除、阵列特征完成三个均匀分布的咬合爪结构，对爪部的啮合接触面做了微小的倒角处理，还原实际零件中避免应力集中的工艺设计，同时在耦合主体两侧构建了密封垫圈的安装槽位，还原实际装配中的密封与缓冲结构。两侧的圆柱定位销采用单独零件建模后完成装配约束，还原实际产品中销连接的周向固定作用，避免轴体与联轴器工作时发生相对转动。材质渲染阶段，所有金属部件均赋予哑光合金钢材质，调整材质的反射粗糙度参数，模拟经过机加工后的金属表面质感，对轴体的圆柱面做了轻微的高光处理，还原磨削加工后的表面效果，背景采用浅灰色素面背景，搭配柔和的环境光与定向补光，突出零件的结构轮廓与装配关系，通过爆炸视图的呈现方式，清晰展示各个零件的装配顺序与配合位置，让观看者可以直观理解爪式联轴器的工作原理：即通过中间耦合件的爪部咬合，实现两侧轴体的扭矩传递，同时可以补偿两轴之间少量的径向、角向偏移。整个建模过程中所有特征均保留完整的参数化历史记录，方便后续对零件尺寸、爪部数量、轴径参数进行调整修改，可作为机械原理教学、传动结构设计参考的数字化模型，帮助学习者快速理解爪式联轴器的结构组成与装配逻辑。
