剖解式圆锥滚子轴承三维结构设计

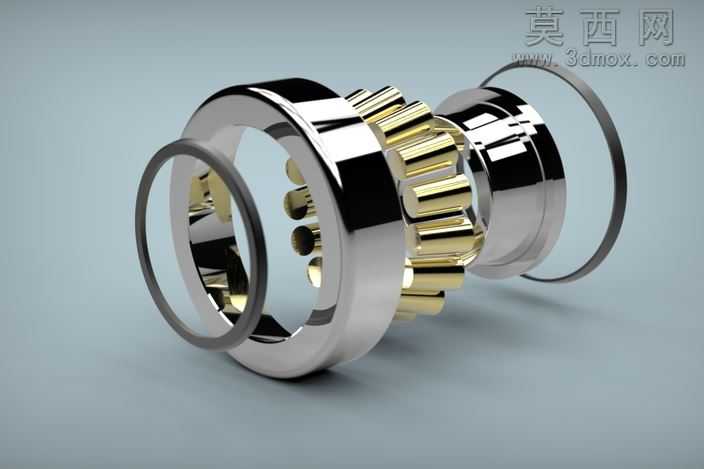

本作品为剖解展示结构的圆锥滚子轴承三维建模作品，建模阶段采用参数化特征构建逻辑，首先依据圆锥轴承的公称接触角设计基准，绘制内圈、外圈的锥面轮廓草图，通过回转特征生成内外圈的基体结构，同时预留出密封件的安装卡槽位置，保证各部分尺寸符合通用圆锥轴承的装配公差要求。针对滚动体部分，先构建单个圆锥滚子的实体模型，确保滚子的锥度与内外滚道的锥度完全匹配，避免后续装配出现干涉问题，再通过圆周阵列特征完成整组滚子的排布，阵列过程中严格控制滚子的间距与中心定位，保证每颗滚子都能与滚道实现均匀贴合。保持架部分采用分段式结构建模，先绘制单个兜孔的轮廓，通过拉伸、切除特征形成兜孔的容纳空间，再通过阵列与布尔运算整合为完整保持架，确保保持架既能对滚子起到限位作用，又不会在轴承运转时与滚子、内外圈产生摩擦干涉。两侧的密封橡胶圈采用柔性材质模拟，建模时通过扫掠特征生成环形密封圈结构，精准匹配内外圈的卡槽尺寸，还原真实轴承的密封防护结构。渲染阶段针对不同部件赋予差异化材质：内外圈采用高抛光轴承钢材质，调整金属粗糙度与反射参数，还原淬硬轴承钢的亮面金属质感，同时在边缘位置添加细微的倒角高光，体现机加工的精密质感；圆锥滚子采用镀金合金材质表现，调整材质的金属度与光泽度，与银色的内外圈形成视觉区分，清晰展示滚动体的排布结构；保持架采用硬质合金材质，设置稍低的反射率体现其结构支撑属性；密封圈采用黑色丁腈橡胶材质，调整粗糙度参数还原橡胶的哑光质感。整体采用爆炸剖视的展示角度，将轴承的各组成部分沿轴向错开排布，无需剖切实体即可清晰展示内部的滚子、保持架、密封件的装配关系，让观看者可以直观理解圆锥滚子轴承的内部构造与各部件的配合逻辑。建模过程中对所有配合面进行了干涉检查，确保各部件在装配状态下无重叠、无间隙错位，完全还原真实圆锥轴承可承受径向载荷与单向轴向载荷的结构特性，可用于机械结构教学、轴承选型演示、设备装配模拟等多种场景。
