尾座式垂直起降小型飞行器结构设计

　　这款尾座式垂直起降飞行器采用尾座式垂直起降构型，核心适配小尺寸管道风机动力单元，可适配直径120mm规格的管道风机作为动力输出源，区别于早期同布局机型采用螺旋桨动力的方案，在动力适配性上做了针对性的结构优化。从实际应用场景来看，这类构型的飞行器兼顾了固定翼飞行器的巡航效率与多旋翼类垂直起降的场地适应性，不需要专用跑道即可完成起降作业，可在狭小场地、舰船甲板、复杂地形区域完成起降部署，适合执行小范围侦察、环境监测、短途轻载投送类任务，在民用巡检、应急场景快速探查领域有明确的应用空间。

　　在功能特性上，该机型保留了尾座垂直起降布局的核心优势：起降阶段机身呈垂直姿态，依靠动力单元的推力直接克服重力完成升空，到达安全高度后逐步调整机身姿态转入水平巡航状态，巡航阶段依靠固定翼产生的升力克服重力，动力系统仅需克服飞行阻力，相比纯多旋翼构型能大幅提升续航时间与巡航半径。设计过程中针对早期同布局机型存在的姿态转换阶段气流干扰问题做了优化，重点梳理了机身与机翼衔接区域的型面过渡，让巡航状态下机身、机翼周围的气流流动更顺畅，减少附面层分离带来的阻力增量，同时降低姿态转换阶段的气动干扰，提升姿态切换过程的稳定性。

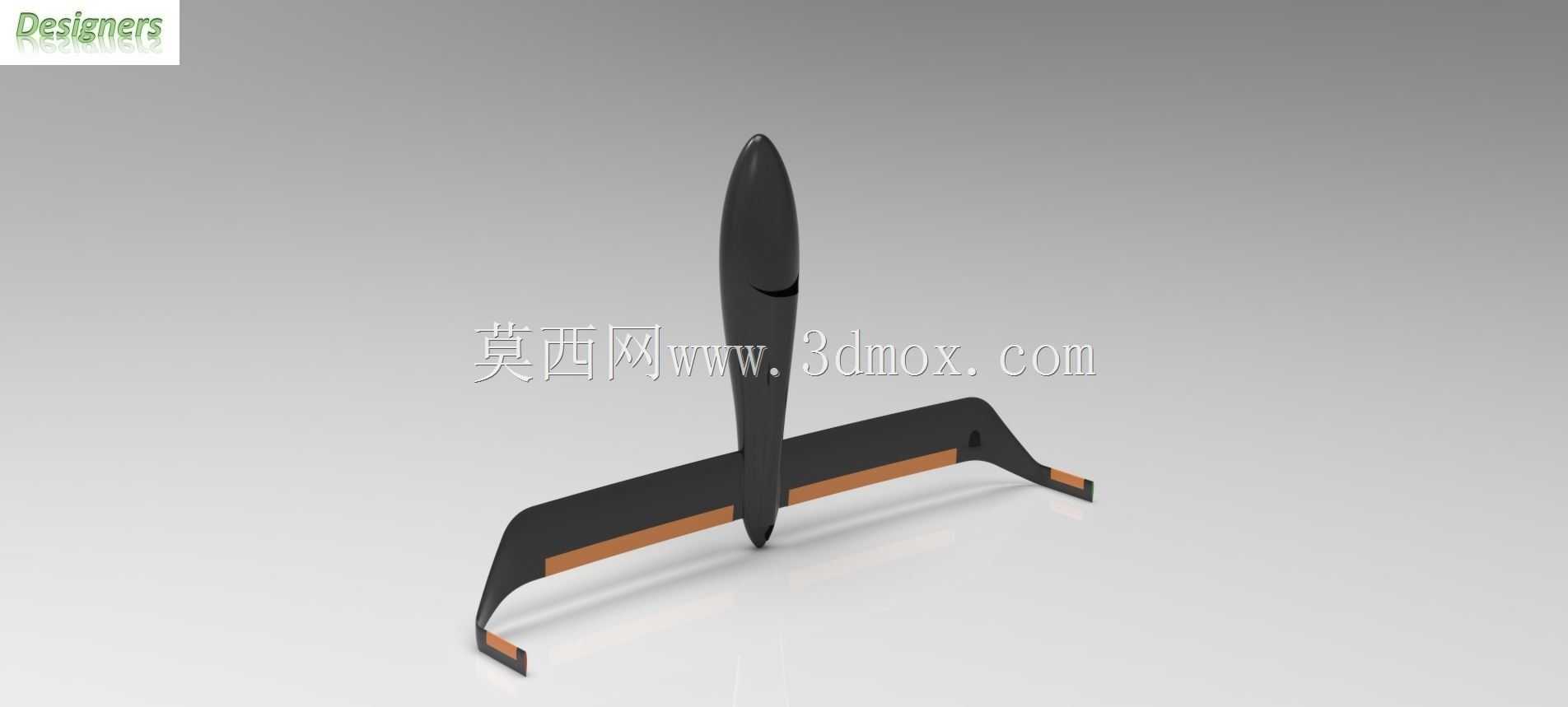

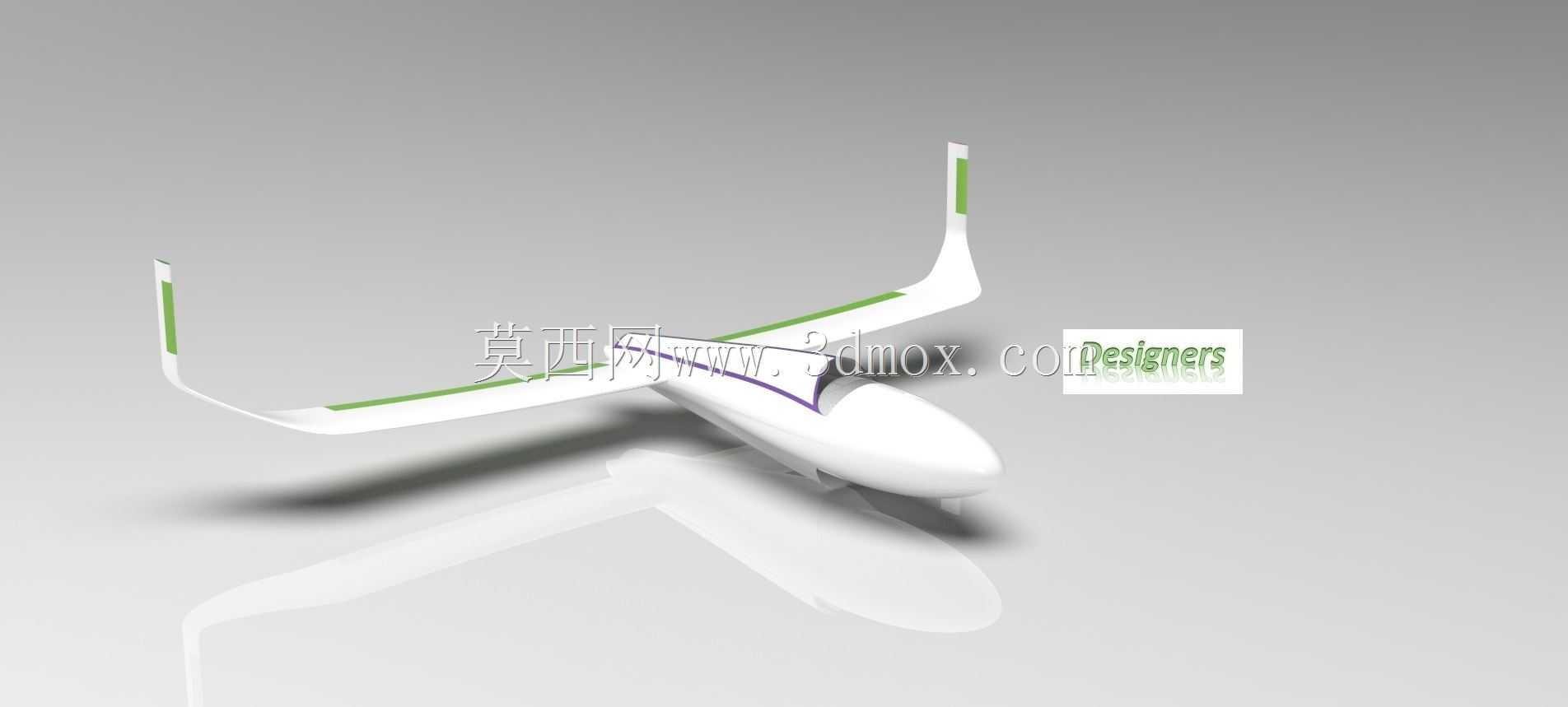

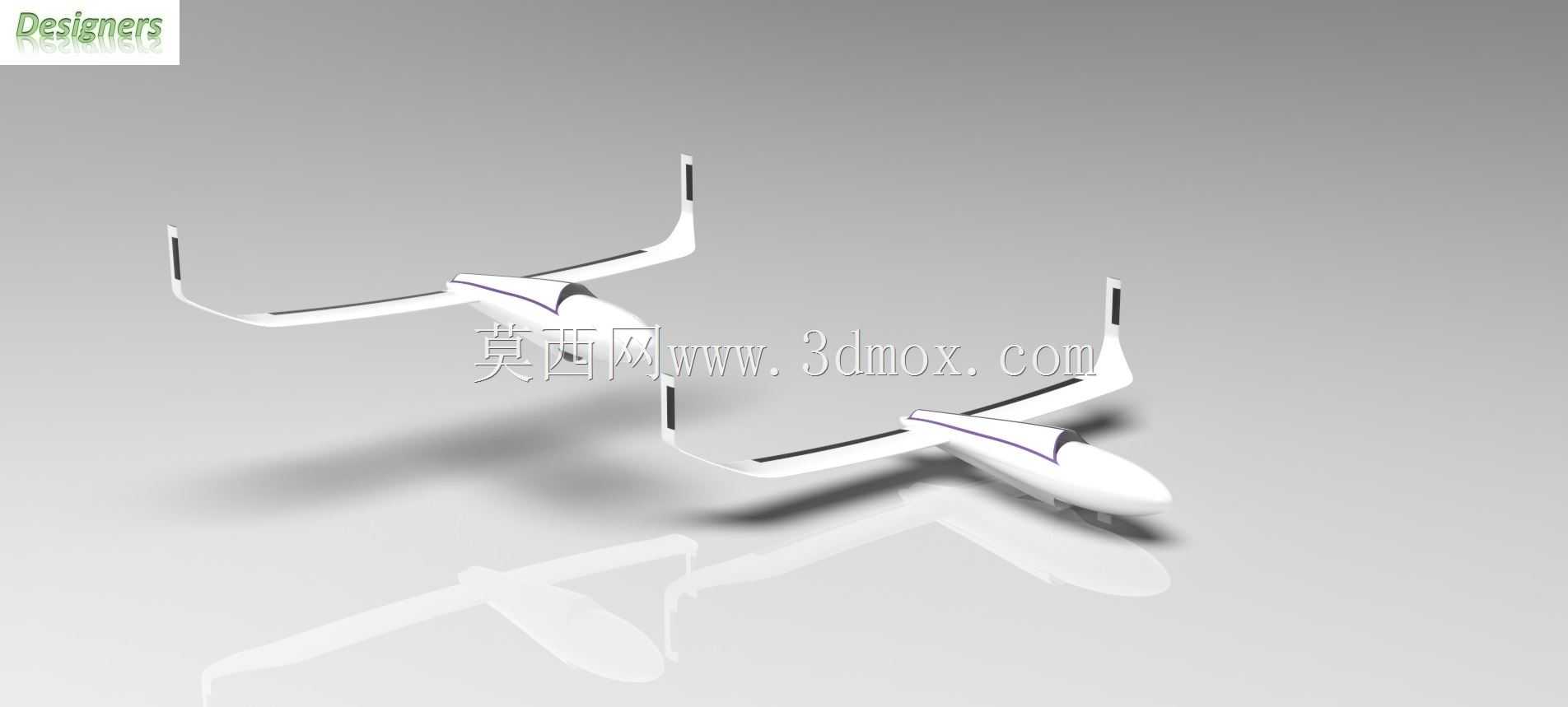

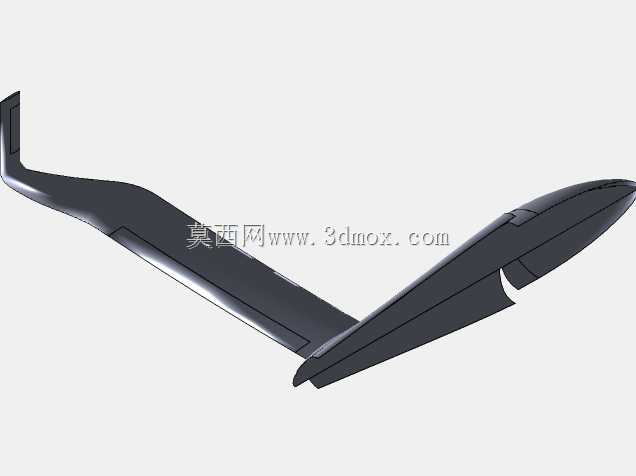

　　从结构设计思路来看，整机采用大展弦比上单翼布局，机翼两端设置垂直尾翼结构，在垂直起降阶段尾翼同时起到起落支撑的作用，不需要额外设置复杂的起落架收放机构，有效降低整机结构重量。机身采用流线型旋成体设计，头部圆润过渡，逐步收窄至尾部，既可以降低巡航阶段的压差阻力，也能在垂直起降阶段让动力单元的下洗气流更顺畅地沿机身表面流动，减少机身对动力气流的遮挡。机翼与尾翼的翼型选用低雷诺数下升阻比表现优异的薄翼型，适配小尺寸飞行器低速飞行的气动特性，在小尺寸、低飞行速度的工况下依然能保持足够的升力系数，降低巡航阶段的动力消耗。

　　关于外形尺寸与安装边界，整机核心适配120mm直径的管道风机，动力舱的安装内径严格匹配该尺寸风机的安装公差，预留了足够的走线与散热空间，机身长度与翼展的比例经过气动仿真优化，垂直起降状态下整机重心落在动力单元推力轴线的合理范围内，保证垂直起降阶段的姿态自稳性，不需要过于复杂的飞控算法即可维持起降阶段的姿态稳定。机翼两端的尾翼长度经过匹配设计，垂直停放状态下整机的支撑点形成稳定的三角支撑结构，在平整地面停放时不会发生侧翻，同时尾翼末端预留了缓冲垫安装位，可加装轻质缓冲材料降低着陆冲击。机翼与机身的连接位置设置在机身重心偏上位置，巡航状态下整机的升力中心与重心位置匹配合理，能保证巡航阶段的纵向静稳定性，降低飞行控制系统的配平负担。

　　在细节设计上，机翼后缘预留了操纵面安装位，可根据实际飞行需求加装副翼、升降舵操纵结构，姿态转换阶段通过操纵面的偏转配合动力单元的推力差完成姿态调整，不需要额外加装姿态控制喷口或者其他复杂的姿态控制机构，进一步简化整机结构。整机结构可采用轻质复合材料或者3D打印工艺制作，零部件数量少，装配难度低，适合小批量试制或者爱好者自制，结构件的壁厚经过优化，在保证结构强度满足飞行载荷要求的前提下尽可能降低结构重量，提升有效载荷能力。针对管道风机的安装，动力舱内部设置了定位凸台与减震安装位，可降低动力单元工作时的振动传递到机身结构，提升飞行过程中机载设备的工作稳定性，同时动力舱前后均设置了整流格栅，既可以避免异物进入动力单元造成损坏，也能对进出动力舱的气流进行整流，提升动力单元的工作效率。
