MQ-25黄貂鱼空中加油无人机结构设计

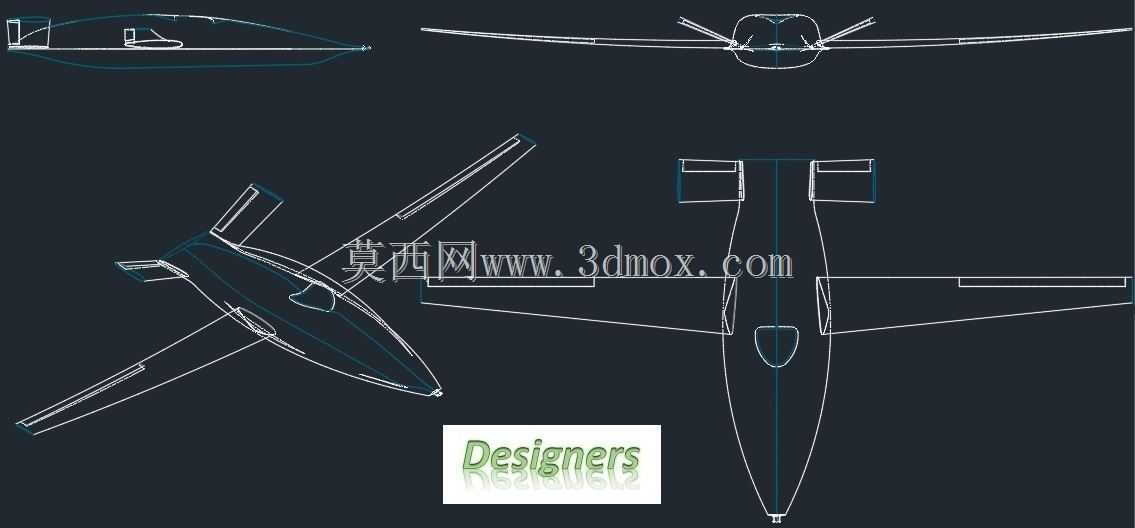

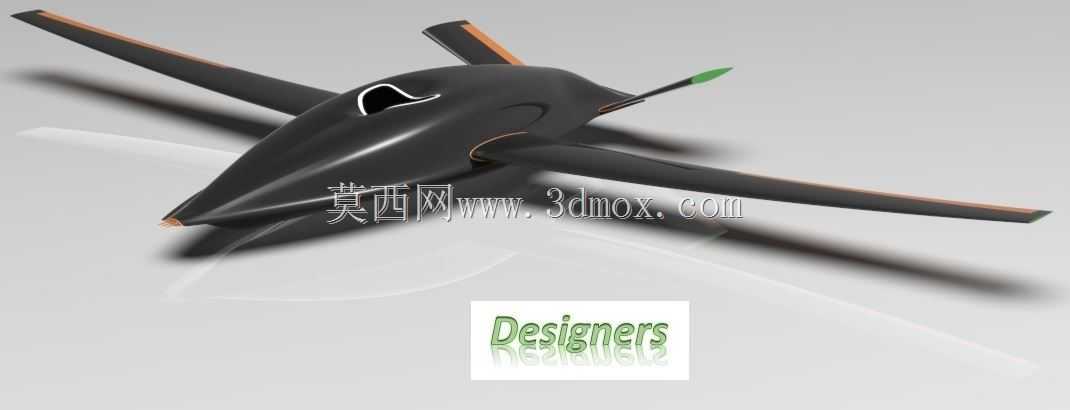

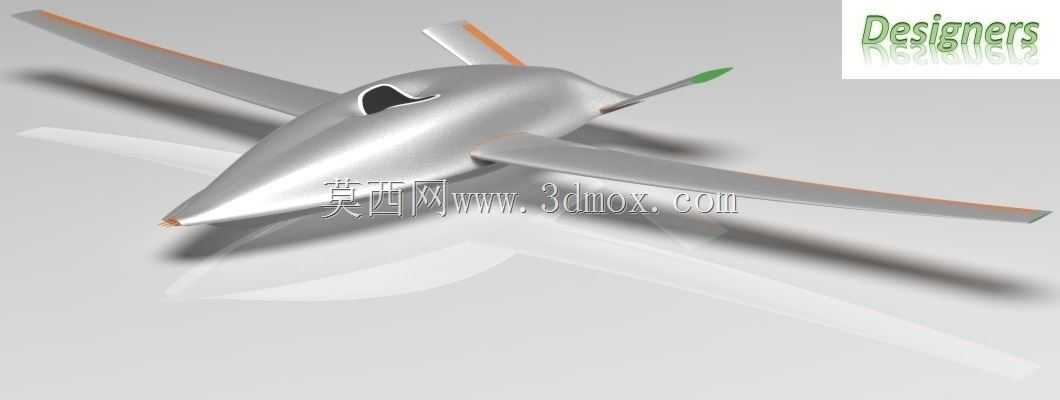

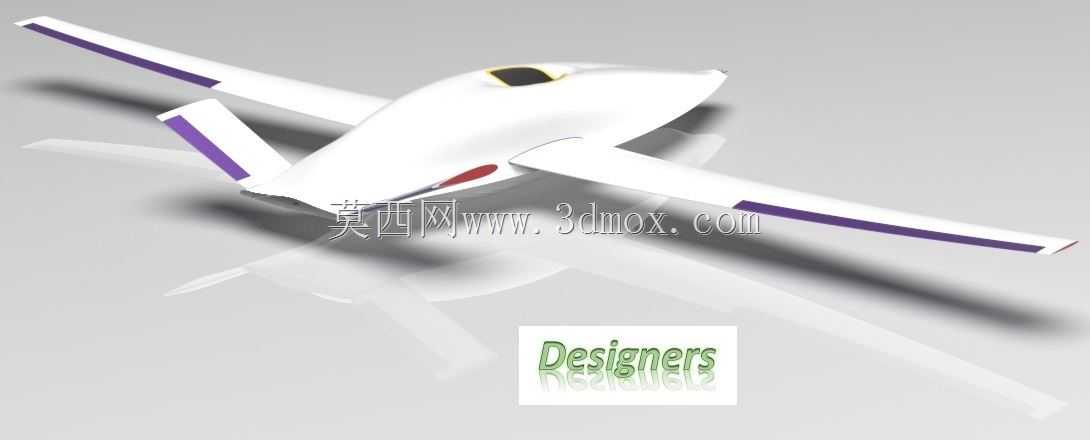

　　这款舰载空中加油无人机的三维结构设计，核心围绕航母甲板作业与空中授油的双重场景约束展开，首先要适配航母升降机、机库停放的尺寸边界，整机翼展在折叠状态下需控制在航母舰载机的标准停放宽度内，展开后满足亚音速巡航的升阻比要求，机身截面采用翼身融合的流线型设计，既降低雷达反射特征，也能最大化利用内部空间装载燃油。从功能特性来看，该机作为舰载无人加油机，核心任务是为舰载战斗机提供伙伴加油支持，延伸舰载机的作战半径，机身内部设置大容量燃油舱，机腹位置预留加油吊舱的安装接口，接口处设计有快卸结构，可根据任务需求快速更换任务载荷，兼顾一定的侦察拓展能力。设计过程中，进气道的曲面建模是核心难点，采用背负式S弯进气道布局，

　　既要满足发动机在不同飞行姿态下的进气效率，避免大迎角状态下的进气畸变，也要通过S型弯管遮挡发动机叶片，降低正面雷达反射面积，建模时需要反复调整曲面的曲率变化，匹配进气道内流场的仿真要求，每一段曲面的G2连续性都要严格控制，避免后续结构分件时出现曲面断层。飞翼布局的操纵面设计也区别于常规布局飞机，机翼后缘设置多段式升降副翼，配合机身尾部的阻力方向舵，实现无垂尾状态下的航向与俯仰操纵，建模时需要给操纵面预留足够的偏转间隙，同时保证偏转过程中与机身主体不发生干涉，操纵面的铰链轴线位置经过多轮迭代，确保操纵力矩满足飞行控制的要求。机身起落架采用前三点式舰载起落架设计，前起落架设置弹射牵引杆接口，适配航母弹射器的起飞要求，

　　主起落架安装位置靠近机身重心，着舰时可承受较大的冲击载荷，起落架舱门采用锯齿状接缝设计，兼顾隐身性能与舱门的密封要求，舱门开合的运动轨迹在建模时做了完整的运动仿真，避免开合过程中与周边结构产生碰撞。整机的外形曲面全部采用NURBS曲面构建，保证后续结构设计、模具加工、仿真分析的数据通用性，翼面的翼型选择适配亚音速巡航的高升阻比翼型，机翼前缘设置轻微的气动扭转，改善翼尖失速特性，翼尖部分的切尖设计可降低飞行过程中的诱导阻力，同时减少航母停放时的空间占用。在安装边界的考量上，机身顶部的通信天线、导航传感器都做了保形设计，天线外罩与机身曲面顺滑过渡，不破坏整机的气动连续性，加油吊舱的挂点位置经过重心配平计算，

　　满油状态下吊舱的挂载不会导致整机重心超出允许范围，机身内部的燃油管路、电气线路都预留了敷设通道，通道位置避开主要承力结构，方便后续的结构装配与维护检修。考虑到舰载环境的高盐雾特性，机身表面的维护口盖都设置了密封结构，口盖的快卸锁位置均匀分布，保证机务人员在甲板作业时可快速开启维护，口盖与机身表面的阶差控制在极小范围内，避免额外的气动阻力。尾椎位置设置了拦阻钩的安装舱，拦阻钩的收放机构做了简化的结构表达，收放状态下拦阻钩完全收纳于尾椎内部，不破坏机身尾部的流线外形，尾椎末端的防撞结构也做了对应设计，避免着舰时尾椎磕碰甲板。
