尾座垂直起降飞行器结构设计方案

　　这套尾座垂直起降构型的飞行器结构，核心瞄准低空小载荷垂直起降作业场景设计，可适配狭小场地的快速起降需求，无需依赖长距离跑道，在应急侦察、小范围空域巡检、复杂地形快速投送类场景中具备明显的部署优势。不同于常规固定翼飞行器需要滑跑加速获得升力的逻辑，该构型采用尾座式垂直起降方案，起降阶段机身处于垂直姿态，依靠动力单元直接提供升力完成离地与着陆动作，待爬升到安全高度后再完成姿态转换，切换到固定翼巡航模式，兼顾垂直起降的场地适应性与固定翼飞行的长航时、高巡航效率优势。

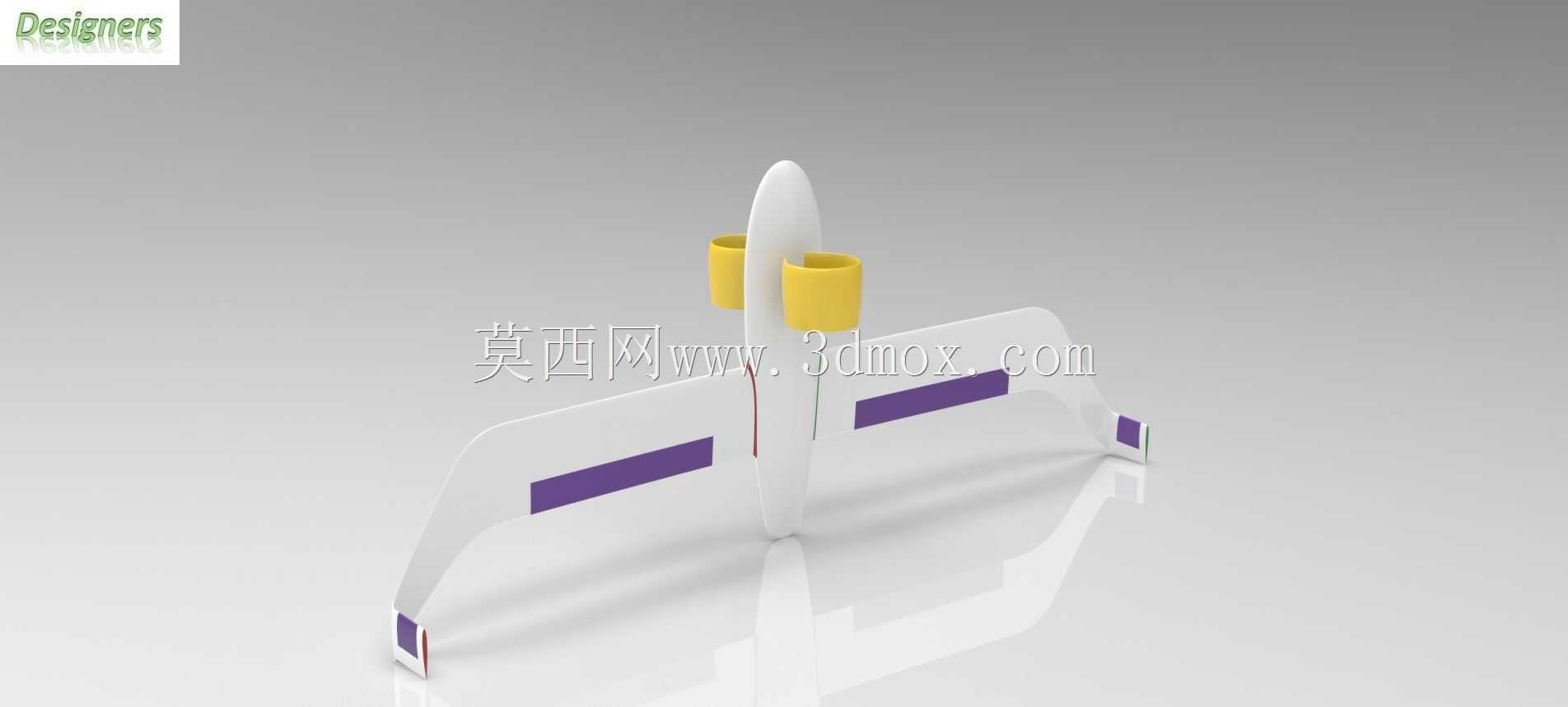

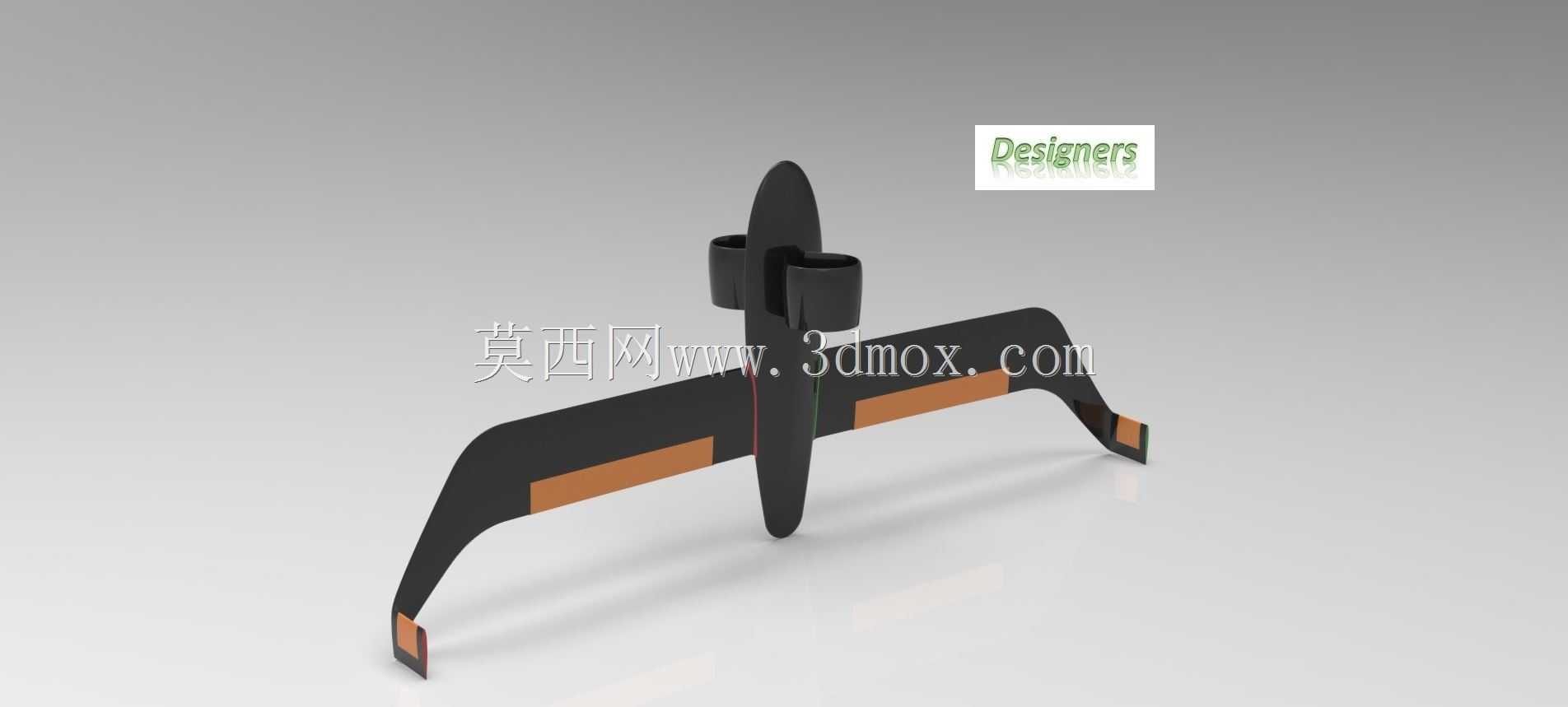

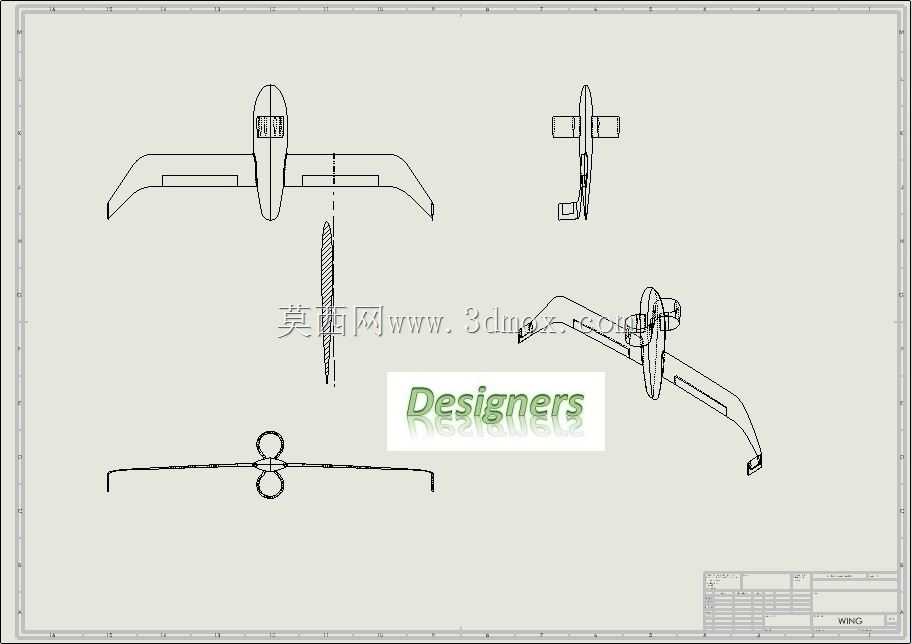

　　结构设计上，采用三点式着陆支撑布局，三个着陆端点分别布置在垂尾下端与两侧主翼翼尖位置，着陆时三个支撑点共同形成稳定的支撑三角，分散着陆冲击载荷，避免单点位受力过大导致结构变形；支撑端预留了缓冲结构安装位，可根据实际起飞重量匹配对应阻尼系数的缓冲元件，抵消垂直着陆瞬间的冲击能量，保护机身内部机载设备不受冲击损坏。方向舵的安装位置经过多轮迭代调整，相较于常规尾座起降构型的舵面布置，该方案将方向舵位置向机身中轴线靠拢，缩短了舵面操纵的力臂冗余，在垂直姿态悬停阶段，舵面处于动力单元的滑流覆盖范围内，即使在低速甚至零速状态下，依然可以依靠动力滑流作用在舵面上产生操纵力矩，大幅提升垂直起降阶段的姿态控制精度，降低悬停阶段的姿态调整难度，减少姿态失控风险。

　　主翼采用弯曲锥形翼型设计，翼根到翼尖的弦长逐步收窄，翼面带有预设的弯曲扭转角，这种设计一方面可以优化巡航阶段的翼面升阻比，降低巡航阶段的诱导阻力，提升飞行效率；另一方面锥形收窄的翼尖结构可以减少翼尖涡流带来的升力损失，同时在垂直起降阶段，弯曲的翼型可以让翼面在动力滑流作用下产生更均匀的升力分布，避免姿态转换阶段出现升力突变导致的飞行姿态波动。机身中部设计有带螺旋桨安装位的环形承力结构，该环形结构一方面作为动力单元的安装基座，为螺旋桨动力系统提供足够的安装刚度，避免动力运转时的振动传递到机身引发共振；另一方面环形结构可以对螺旋桨滑流起到一定的整流作用，让滑流更均匀地作用到后方舵面，提升舵面操纵效率，同时这个环形承力结构作为垂直起降与巡航模式转换的关键过渡结构，在姿态转换过程中，动力方向随机身姿态逐步倾斜时，环形结构可以平衡不同姿态下的受力分布，让从垂直悬停到水平巡航的过渡过程更平缓，降低姿态转换阶段的控制难度，减少转换过程中的高度损失与速度波动。

　　安装边界方面，整套结构的垂尾高度与主翼展长经过匹配设计，垂直停放状态下整体投影占地面积仅为同量级常规固定翼飞行器的三分之一左右，可适配狭小的楼顶、林间空地、舰载小型起降平台等受限空间的部署需求；机身内部预留了标准化的机载设备安装舱段，可根据不同作业需求搭载对应重量的任务载荷，安装接口采用通用化快拆设计，可快速完成不同任务模块的换装。结构受力路径经过优化，起降阶段的冲击载荷从三个着陆支撑点直接传递到主承力框架，再分散到翼面与机身结构，避免局部应力集中；巡航阶段的气动载荷通过翼面蒙皮传递到翼梁，再汇总到机身主承力结构，整体受力均匀，可在保证结构强度的前提下尽可能降低结构自重，提升有效载荷占比。

　　在实际使用场景中，该构型可解决常规固定翼飞行器起降场地受限、多旋翼飞行器巡航效率低航时短的痛点，在小范围快速作业场景中，既可以快速垂直起飞完成部署，又能以固定翼模式快速抵达作业区域，作业完成后可垂直降落回收，不需要配套专用的起降跑道与回收装置，大幅降低部署使用的门槛。设计过程中针对垂直起降阶段的姿态控制难点，特意优化了舵面与动力单元的相对位置，让舵面在全飞行阶段都处于有效气流作用范围内，不需要额外加装姿态控制喷流或者额外的姿态调整动力单元，简化了整体结构复杂度，降低了结构重量与后期维护成本。主翼的锥形弯曲设计同时兼顾了垂直起降阶段的滑流升力分布与巡航阶段的气动效率，避免了很多尾座起降构型为了兼顾垂直起降性能而牺牲巡航效率的问题，让两种飞行模式下的性能都能达到较好的平衡。环形动力安装结构的设计，既解决了动力单元的安装刚度问题，又起到了滑流整流的作用，同时在结构上作为姿态转换过程中的受力过渡段，让整个飞行包线内的结构受力都处于合理区间，减少结构疲劳损伤，提升结构使用寿命。
