无舵式高超声速隐身飞翼飞行器结构设计

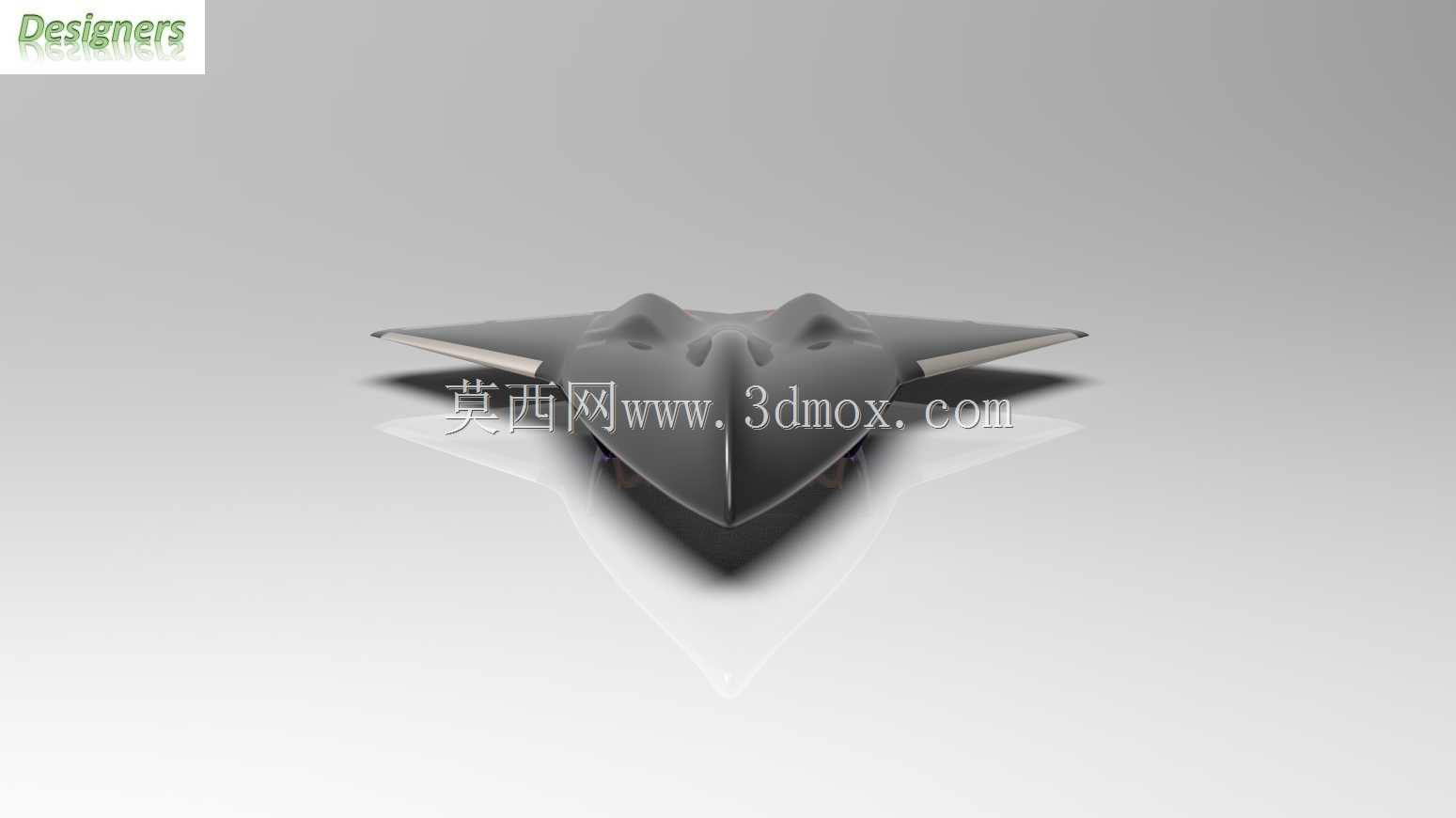

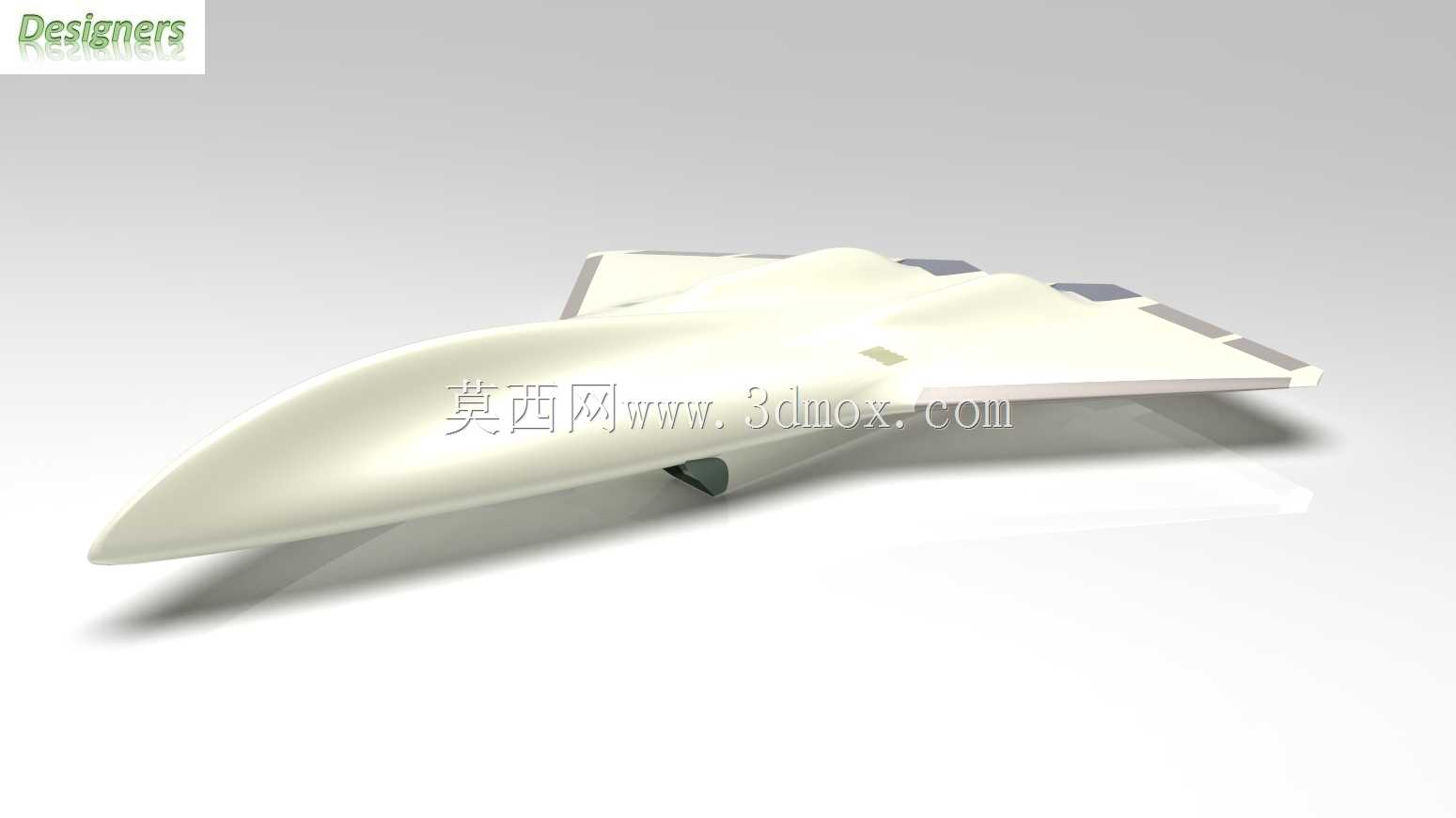

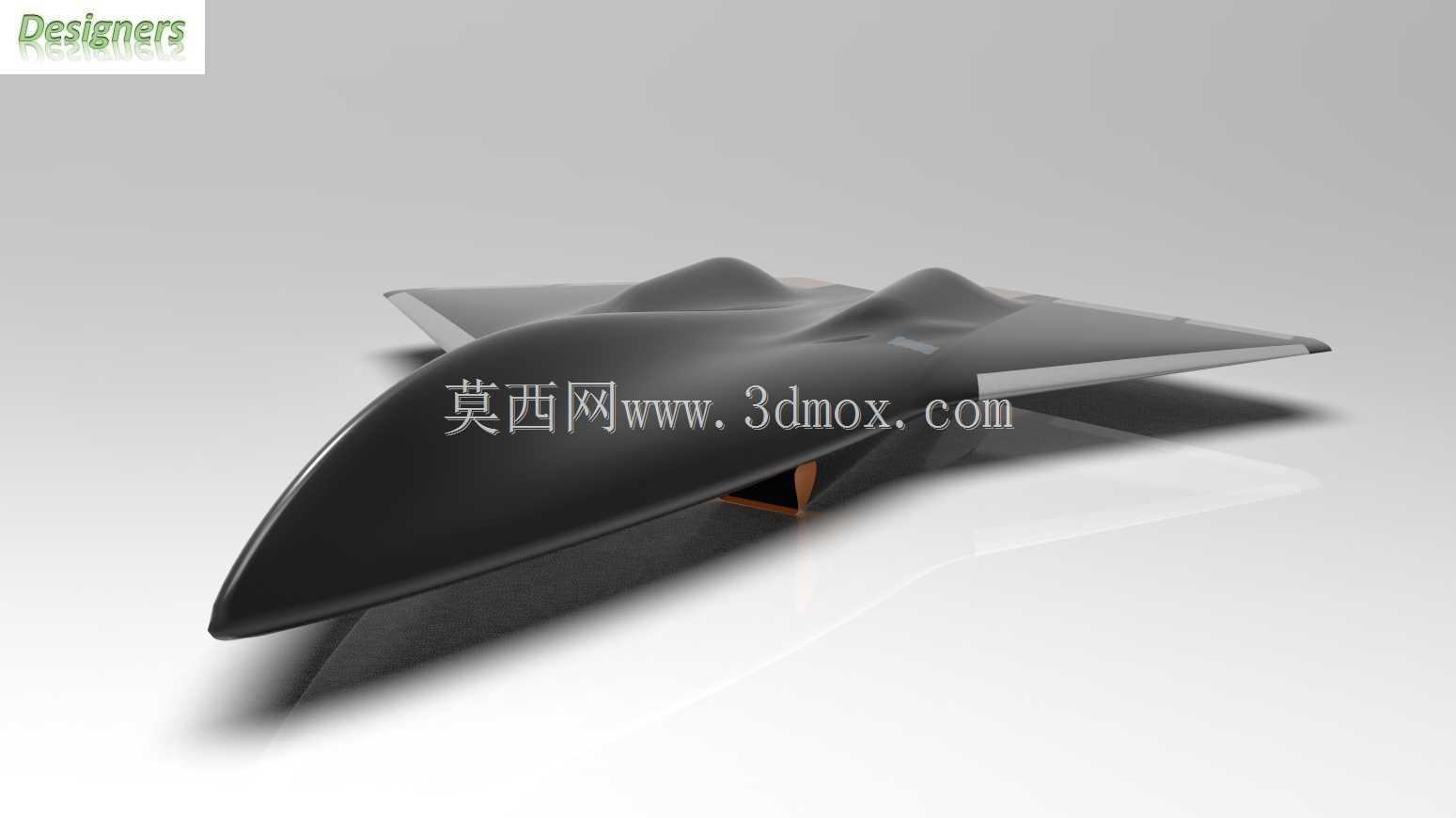

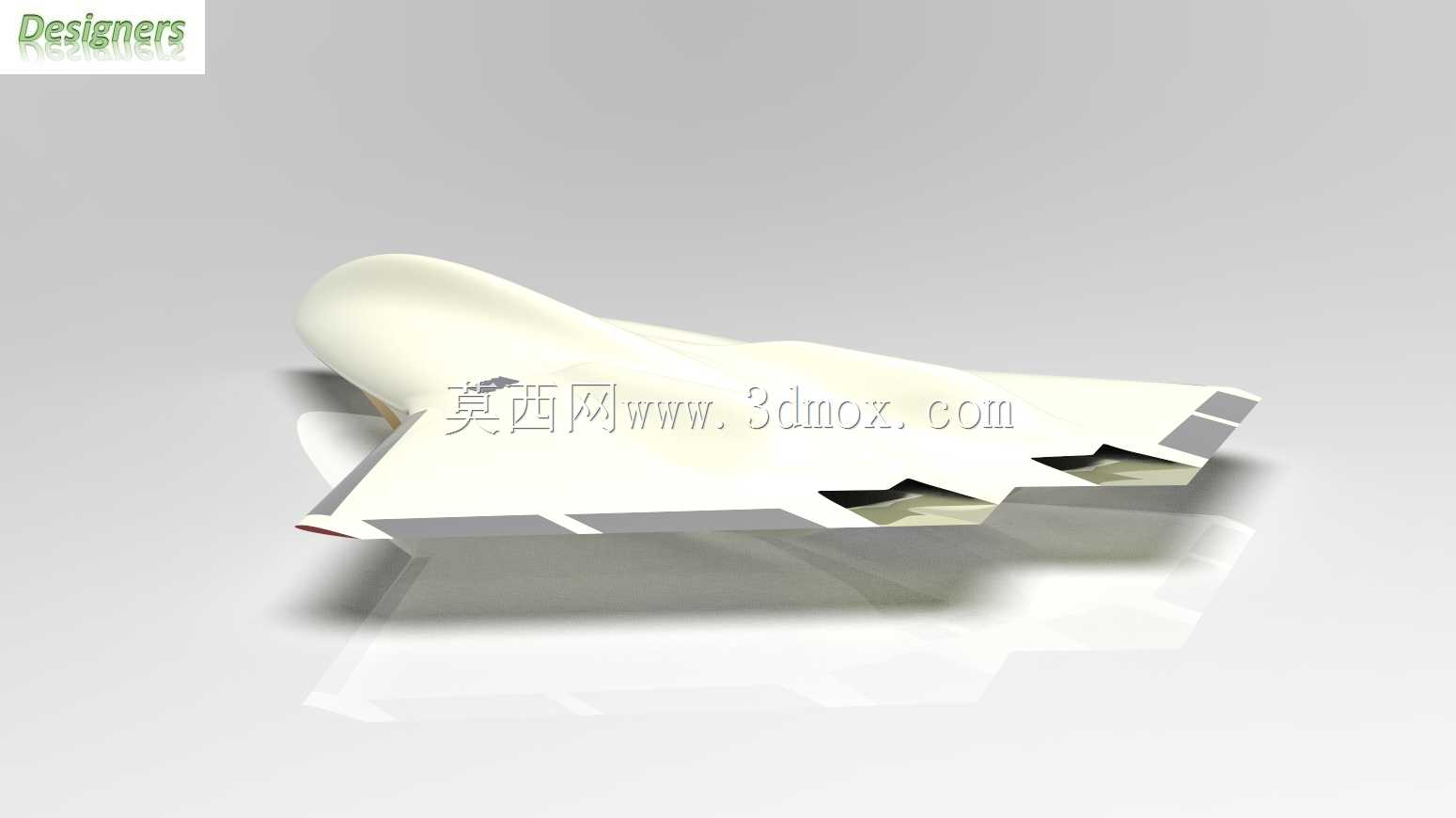

　　该飞翼构型高超声速飞行器的三维结构设计，核心围绕临近空间高速突防、长航程巡航的实际作业场景展开，区别于常规带垂尾、方向舵的航空飞行器，其整体采用翼身完全融合的无尾飞翼布局，完全取消传统气动舵面的突出结构，从根源上降低全向雷达反射截面积，适配高威胁空域下的隐身突防需求。从结构设计逻辑来看，整机采用大后掠角三角飞翼平面构型，前缘后掠角适配高马赫数飞行下的激波阻力控制需求，翼身融合段采用连续可变曲率的曲面过渡，不存在传统机身与机翼衔接的直角、折线结构，既能够保证高速飞行状态下的表面气流连续附着，减少跨声速、超声速飞行阶段的气流分离带来的阻力激增与结构振动问题，也能让整机表面的雷达反射波形成可控的非镜面散射，进一步强化隐身性能。

　　整机的气动操纵完全摒弃传统的方向舵、升降舵、副翼等突出式舵面结构，采用射流推力矢量结合表面流动控制的操纵方案，因此在外形结构上没有任何舵面缝隙、转轴突出等破坏隐身连续性的结构，整个机体上表面除了必要的传感窗口保形结构外，完全为连续光滑的一体化曲面，下表面则采用平整的大平面设计，进一步优化地面雷达照射下的反射特性。在尺寸与安装边界设计上，整机翼展与机身长度的比值控制在0.7左右，属于典型的高速飞翼宽高比区间，机体最大厚度集中在翼身融合的中心段，该区域为动力系统、航电设备、任务载荷的核心安装舱段，中心舱段的内部净空间预留了足够的动力通道安装余量，可适配组合式超燃冲压动力系统的安装需求，舱段的结构承力框架采用一体化加强筋布局，能够承受高马赫数飞行下的气动加热与结构过载，翼段部分从中心舱段向翼尖逐步减薄，翼尖部位采用切尖处理，避免高速飞行下的翼尖颤振问题，同时控制整机的展向结构尺寸，适配机库停放、挂载运输的边界限制。从实际用途出发，该构型飞行器可承担高速侦察、远程快速突防等任务，其无舵结构设计大幅减少了活动舵面带来的结构重量、维护成本与隐身缺陷，全机的结构连接部位全部采用锯齿形接缝设计，所有外露的传感窗口均采用与蒙皮齐平的保形安装方案，保证整机表面的电磁连续性。在结构细节处理上，进气道采用背负式大S弯隐身进气布局，进气口完全融入飞翼上表面的曲面结构，避免发动机压气机叶片直接暴露在雷达照射范围内，进气道内壁采用连续曲率的S形走向，

　　同时预留了附面层抽吸结构的安装空间，能够在高马赫数飞行状态下有效隔离机身表面的低能附面层气流，保证动力系统的进气效率。尾喷口同样采用与后缘融合的扁平化嵌入式设计，喷口截面与飞翼后缘的锯齿结构完全匹配，既能够通过后缘结构遮挡高温喷流的红外辐射信号，也能让喷流与外界气流快速混合，降低红外特征。整机的起落架舱、设备舱口全部采用锯齿形边缘设计，舱门关闭后与周边蒙皮完全齐平，不存在突出的台阶与缝隙，所有的结构紧固件均采用沉头保形设计，避免突出结构带来的额外阻力与雷达散射。在结构强度设计层面，由于高超声速飞行阶段蒙皮表面会产生较高的气动加热，蒙皮结构预留了隔热层的安装厚度，中心承力框架采用耐高温的钛合金主承力结构设计，

　　翼段部分采用复合多层材料的承力布局，既能够承受高速飞行下的气动载荷，也能阻隔外部热量向内部舱段传递，保证内部航电、任务设备的工作温度处于合理区间。该构型的飞翼飞行器由于取消了全部传统气动舵面，其操纵系统的执行机构全部内置于机体结构内部，不存在外露的作动筒、连杆等结构，大幅降低了高速飞行下的结构阻力与雷达反射源，同时减少了活动部件的数量，提升了整机的结构可靠性与维护便捷性。在安装边界的适配设计上，整机的地面支撑点采用前三点式起落架布局，起落架舱的位置设置在中心舱段的下方，主起落架的收放空间完全嵌入翼根的承力结构内，前起落架舱设置在进气道下方的预留空间内，起落架完全收上后，舱门关闭与下表面蒙皮齐平，不会破坏下表面的平整性。整机的重心设计严格控制在气动焦点的前方合适区间，保证无舵状态下的纵向静稳定性，结合射流操纵系统的响应特性，能够在全速域范围内实现稳定的姿态控制，避免传统无尾飞翼布局存在的低速操纵性差、高速稳定性不足的问题。
