9x19毫米规格防御弹药结构三维建模

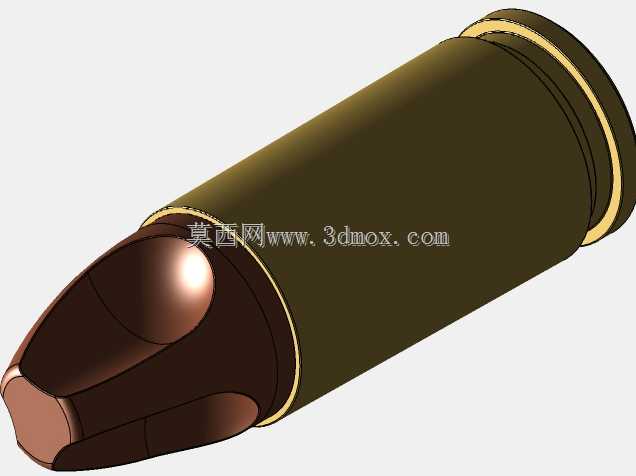

　　建模时首先梳理了该型弹药的功能分层逻辑：从弹头到弹底依次为被甲结构、铅芯填充段、弹壳收口段、装药腔、底火安装位、拉壳钩卡槽几个核心功能区，每个区域的尺寸都严格对照实弹的测绘参数设置，比如弹头的弧形部锥度直接影响进弹时的导引顺滑度，建模时没有采用简单的回转体拉伸成型，而是通过多段样条曲线拟合弹头外轮廓，确保锥度变化和实弹完全一致，避免仿真时出现弹头碰击供弹坡角度异常的问题。弹壳部分的建模重点关注壁厚的渐变设计，从弹壳口部的薄壁厚到弹底位置的加厚结构，完全匹配实际生产中的冲压成型工艺特性，弹壳肩部的过渡圆角、斜肩角度都严格控制在公差范围内，因为这个位置是弹药入膛时的定位基准，角度偏差超过0.2度就会导致闭气不严的仿真误差。在轻武器配套零部件的结构设计工作中，弹药作为直接决定终端作用效能的核心部件，其三维结构建模的精度直接影响供弹机构匹配、弹道仿真、训练模拟装置开发等多个环节的落地效果，本次完成的9x19毫米规格防御弹药结构模型，完全围绕实际配装场景的尺寸边界与功能需求搭建，可直接对接各类结构验证环节的使用需求。从实际应用场景来看，这类规格的弹药是当前手枪类轻武器配装范围最广的品类之一，覆盖日常执法执勤配枪、民用防卫枪械、战术训练模拟器材等多个使用场景，建模过程中首先需要严格匹配对应枪械供弹坡、弹膛、弹匣抱弹口的尺寸公差带，确保模型导入枪械整体装配环境后，不会出现供弹卡滞、进弹位置偏移、退壳阻力异常等装配干涉问题。

　　底火安装位的环形卡槽、底火室的深度、传火孔的位置与孔径都做了1:1还原，这部分结构不仅关系到底火的装配定位，也是内弹道仿真时的关键边界条件，传火孔的偏心量控制在0.1毫米以内，完全符合实弹的加工精度要求。拉壳钩卡槽的位置、槽宽、槽深以及边缘倒角都做了精细化处理，这个位置是退壳机构与弹药的直接接触部位，建模时特意做了卡槽边缘的圆角过渡，避免仿真时出现应力集中导致的结构计算偏差，同时卡槽的位置度严格对齐弹底中心，确保拉壳钩咬合时受力均匀，不会出现偏拉断壳的模拟异常。从安装边界来看，模型的整体长度、弹壳最大直径、弹头直径、底缘直径、弹底厚度等关键外形尺寸都严格控制在9x19毫米帕拉贝鲁姆弹的标准尺寸公差带内，

　　可直接适配市面上绝大多数同规格手枪的弹匣、弹膛模型装配需求，不需要额外做尺寸修正。在功能特性的还原上，模型做了可拆分的结构设计，弹头、弹壳、底火三个核心部件都设置为独立实体，既可以用于整弹的装配展示，也可以拆分后用于讲解弹药的内部结构组成，满足战术教学、训练器材开发的使用需求。建模过程中特意规避了工艺上无法实现的尖角结构，所有棱边都按照实际加工要求设置了合理的圆角，比如弹壳口部的收口圆角、弹头弧形部与圆柱段的过渡圆角、底缘的倒角，这些细节不仅让模型更贴近实物状态，也能避免后续导入有限元分析软件时出现网格划分异常的问题。针对训练模拟场景的使用需求，模型在外观结构还原的基础上，预留了模拟配重、标记色涂装的结构余量，

　　可直接用于模拟训练弹的结构设计参考，不需要重新调整外形尺寸。在供弹仿真的适配性上，模型的重心位置完全按照实弹的重心分布设置，弹头部分的密度、弹壳部分的密度都做了对应赋值，导入多体动力学仿真软件后，可以真实模拟弹药在弹匣内的排列状态、供弹时的运动姿态，为弹匣弹簧力参数调整、供弹路线优化提供准确的模型支撑。不同于简化的示意类弹药模型，这个模型的所有结构细节都经过实装尺寸校验，没有为了建模方便省略任何影响装配与功能的结构，比如弹壳内部的装药腔不是简单的直孔结构，而是按照实际冲压弹壳的内部成型轮廓做了渐变设计，底部的加厚段、口部的收口段壁厚变化都和实物完全一致，这部分细节对于做内弹道仿真、弹壳强度仿真来说是必不可少的边界条件。另外，模型的外表面没有添加多余的装饰性特征，所有表面结构都是实际弹药上存在的功能结构，比如弹壳表面的拔模斜度是为了冲压生产时顺利退模，同时也能降低入膛时的摩擦阻力，建模时保留了这个微小的斜度，没有做成等直径的直筒结构，确保装配仿真时的接触力计算结果准确。对于从事轻武器结构设计、战术训练器材开发、三维教学演示的从业者来说，这个模型可以直接作为基础部件调用，不需要从零开始测绘建模，大幅缩短相关项目的前期建模周期，同时因为尺寸精度控制严格，也能避免因为基础模型尺寸偏差导致的后续设计返工问题。
