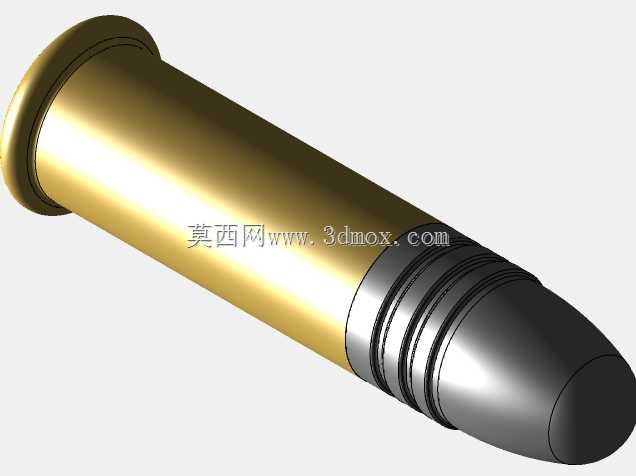

.22LR边缘发火弹药结构三维建模

　　在轻武器配套零部件的结构设计与仿真验证环节，.22LR边缘发火弹药的三维模型搭建是民用射击器材、训练教具开发过程中不可或缺的基础环节。这类弹药最初定位为小型狩猎与休闲射击用途，经过百余年的迭代，目前广泛应用于入门级射击训练、青少年射击运动普及、室内小口径靶场竞技以及小型害兽防控等场景，其结构尺寸的标准化程度直接决定了供弹可靠性、击发成功率与射击精度表现。

　　从实际工程设计的角度出发，搭建该弹药模型时首先要明确各部件的装配边界与尺寸公差带：弹壳整体采用直筒无凸缘设计，口部与弹头的过盈配合量需要控制在合理区间，过大会导致弹头压装时弹壳口部变形，过小则可能出现弹头脱落、发射时弹头留膛的故障。弹壳底部的边缘发火台是结构设计的核心区域，击发药均匀填充在底缘的环形空腔内，建模时需要精准还原底缘的厚度与内腔倒角尺寸，这个区域的尺寸偏差会直接影响击针撞击时的发火敏感度——底缘过薄容易出现击发穿底、火药燃气泄漏的问题，底缘过厚则会导致击针撞击能量不足，出现哑火故障。

　　弹头部分的外形采用圆弧钝头设计，这种结构一方面可以降低飞行过程中的空气阻力，保证25-50米常用射击距离内的弹道稳定性，另一方面钝头结构在接触软质靶标时不会产生过穿透，适配室内靶场的安全防护要求。弹头与弹壳的同轴度是建模时需要重点控制的形位公差，两者的同轴度偏差超过0.05mm时，就会导致弹头出膛后初始姿态偏斜，直接影响射击散布精度。弹壳内部的发射药腔体需要按照实际装填密度还原容积，这个参数是后续内弹道仿真的基础输入项，腔体容积偏差会直接影响膛压曲线计算的准确性，进而影响后续枪械结构的强度校核结果。

　　在实际的行业应用中，这类弹药模型除了用于弹药本身的结构优化，更多是为配套枪械的供弹机构设计提供装配验证依据：无论是弹匣的抱弹口尺寸、供弹坡的角度设计，还是弹膛的配合公差、抽壳钩的结构参数，都需要和弹药模型进行干涉检查与运动仿真。比如旋转后拉枪机的推弹过程中，弹头弧形部与供弹坡的接触角度需要反复调整，避免推弹时弹头被刮擦变形；半自动枪械的抽壳钩与弹壳底缘的扣合量需要控制在0.25-0.35mm之间，扣合量过大可能导致抽壳断裂，扣合量过小则会出现抽壳滑脱的故障。

　　建模过程中还需要考虑不同生产厂商的产品尺寸公差范围，模型的尺寸参数需要覆盖行业通用的公差带，这样在后续的枪械结构适配性验证中，才能模拟不同批次弹药的供弹可靠性，避免出现单一尺寸模型验证通过、实际生产中因弹药尺寸公差导致的供弹故障。另外，弹壳表面的拔模斜度、底缘的圆角过渡这些容易被忽略的细节，也会影响抽壳过程的顺畅度，建模时不能随意简化，这些细微结构在高温高压的发射工况下，会直接影响弹壳与弹膛的贴合状态，进而影响抽壳阻力的大小。

　　对于射击训练教具的开发而言，该模型还可以用于拆解演示结构的设计，通过透明化弹壳、拆分弹头与底火结构的方式，让入门使用者直观理解边缘发火弹药的击发原理，区别于中心发火弹药的结构差异，帮助使用者快速掌握弹药安全操作的核心要点。在仿真测试环节，基于该模型可以开展跌落安全性仿真，模拟弹药从不同高度跌落到底部硬质地面时，底缘受撞击后的发火概率，为弹药的存储、运输安全规范制定提供数据支撑。
