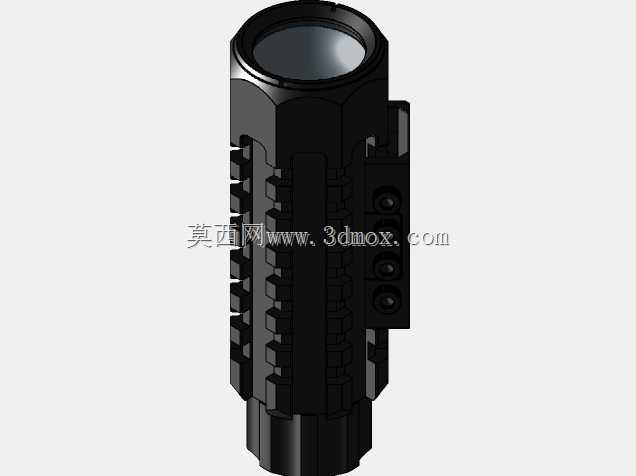

户外便携强光战术手电结构设计方案

　　这款手持照明设备的结构设计，首先围绕户外作业、战术执勤、应急搜救等高频使用场景展开，在做整体布局时，先敲定了筒身的握持直径基准，参考成年男性手掌抓握的舒适区间，筒身主体直径控制在25-28mm范围，握持段做了0.8mm深度的周向滚花纹理，避免戴战术手套操作时出现打滑问题，筒身总长控制在120mm以内，搭配标准18650电芯仓时，整体重量控制在130g上下，不会给随身携行带来额外负担，不管是挂载在MOLLE织带、快拔套还是裤兜内，都不会出现明显的坠重感。

　　在功能模块的布局上，灯头组件采用了下沉式灯杯设计，反光杯选用橘皮纹理铝合金材质，兼顾聚光射程与泛光覆盖范围，中心光斑照射距离可满足150米内的目标识别需求，泛光区域可覆盖身前5米范围的路面照明，避免夜间行进时出现视野盲区。灯头外圈做了3mm厚度的攻击头结构，采用硬质阳极氧化处理，边缘做了0.2mm的倒角钝化，既可以在应急情况下做破窗使用，也不会在日常携行时勾刮衣物面料。灯头与筒身的连接采用梯形螺纹配合，螺纹处预留了硅橡胶O型圈的安装槽位，装配后可实现IPX7级的防水能力，应对暴雨天气、短时间涉水浸泡都不会出现电路短路问题。

　　筒身内部的电路仓做了独立的隔舱设计，驱动电路板通过导热硅胶垫与筒身内壁贴合，把高亮度档位工作时产生的热量快速传导到筒身金属外壳散出，避免长时间高亮工作时灯珠光衰过快，也不会出现外壳温度过高无法握持的问题。尾部开关采用了正向点击开关结构，开关帽做了1.5mm的凸起高度，戴厚手套时也能准确按动开关，开关逻辑设置了半按点亮、重按锁定的操作逻辑，同时支持档位循环切换，可根据使用场景切换高亮、中亮、低亮、爆闪四个工作模式，爆闪频率设置在10Hz，可在突发情况下起到干扰作用。

　　在安装边界的设计上，筒身中部预留了标准20mm导轨夹的安装位，可直接适配战术头盔导轨、枪械皮卡汀尼导轨的挂载需求，挂载时的定位凸台尺寸严格对应通用导轨的卡槽规格，装配后不会出现晃动移位问题，锁紧螺丝采用内六角防滑设计，不需要额外专用工具，用硬币就能完成锁紧操作。尾盖处预留了手绳挂孔，挂孔直径4mm，可穿过标准550伞绳，避免手持操作时设备脱手掉落。

　　做结构校核时，重点验证了筒身的抗跌落能力，从1.5米高度自由跌落到水泥地面时，灯头玻璃、开关组件、电芯接触结构都不会出现松脱失效，筒身表面的硬质氧化层可抵御日常使用中的剐蹭磨损，不会轻易出现露白掉漆的问题。电芯接触端采用了镀金弹簧结构，可兼容带保护板的18650锂离子电芯，也能适配一次性CR123A电池，弹簧的预紧力控制在8N，就算在剧烈震动的使用场景下，也不会出现电芯接触不良导致的断光问题。灯头玻璃选用钢化镀膜玻璃，透光率达到92%以上，表面做了防刮镀膜处理，日常使用中接触砂石、树枝剐蹭也不会留下明显划痕，保证照明光线的通透度。

　　在细节设计上，筒身的所有棱角都做了R0.5以上的圆角处理，没有尖锐的凸起结构，长时间握持不会硌手，也不会在携行时磨损其他装具。灯头的散热筋做了隐藏式设计，和筒身外圆齐平，不会增加额外的握持直径，也不会勾挂衣物。开关周边做了1mm高度的防护凸台，就算设备正面朝下摔落，冲击力也会先被凸台承接，不会直接作用在开关帽上，避免开关被误触或者撞坏。整个设备的拆装不需要专用工具，日常维护时只需要拧开灯头和尾盖，就能清理螺纹处的污渍、更换老化的防水胶圈，维护门槛极低，适合野外无工具条件下的简易保养。
