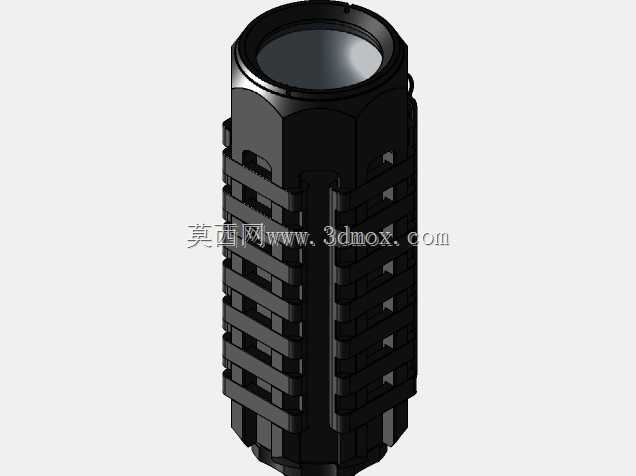

战术强光手持照明设备结构设计

　　本次呈现的战术手持照明结构，在户外作业、应急搜救、夜间巡检等场景下均能适配使用需求，区别于普通民用手电的结构逻辑，其设计阶段优先考量了复杂工况下的结构可靠性与操作便捷性。从功能特性来看，该结构预留了多档位亮度调节的内部安装空间，可匹配强光远射、中光常亮、弱光节能、爆闪警示等不同照明模式的电路组件安装位，灯头位置设计有独立的散热筋结构，能够在高功率LED长时间工作时快速导出热量，避免灯杯内部温度过高损坏发光元件与电路基板。筒身主体采用等直径圆柱结构设计，握持区域做了细微的防滑纹理预留，既能够保证戴防滑手套操作时的摩擦力足够，也不会因为纹理过深导致积灰难以清理，筒身壁厚经过受力校核，在1.5米高度自由跌落至混凝土地面的工况下，

　　不会出现筒身变形导致电池仓卡滞的问题。灯头与筒身的连接位置采用梯形螺纹配合，螺纹旋合长度设计为12mm，配合端面的硅胶密封圈，可实现IPX7级别的防水能力，能够在暴雨环境或者短时间浸水的工况下正常工作，不会出现内部电路短路的问题。尾部设计有独立的战术开关，开关按键高出尾部端面1.2mm，操作时无需调整握持姿势，仅用拇指即可完成点射与常亮的模式切换，开关周边设计有凸起的防护圈，当手电尾部朝下跌落时，防护圈会先接触地面，避免开关按键直接受冲击损坏。电池仓的设计兼容常规18650锂离子电池与CR123A一次性电池，仓内设计有防反接结构，当电池正负极装反时，电路无法接通，避免反向电流烧毁驱动板。从安装边界来看，筒身外径设计为25.4mm，

　　能够兼容市面上绝大多数标准尺寸的战术夹具，可直接安装在战术头盔、枪械导轨或者设备支架上使用，不需要额外定制转接配件。灯头位置的镜片采用钢化玻璃材质，边缘做了倒角处理，装配时通过压圈压紧固定，镜片与灯杯之间设计有减震泡棉垫，在受到冲击时能够缓冲镜片受到的应力，避免镜片碎裂。反光杯采用抛物线曲面设计，经过建模阶段的光线追迹仿真，能够保证中心光斑的聚光效果，同时兼顾周边泛光区域的覆盖范围，避免远距离照射时中心亮度过高而周边视野完全黑暗的问题。筒身内部的电路仓设计有独立的定位台阶，驱动板安装时通过台阶限位，不需要额外打胶固定，后期维护拆解时可以直接取出更换元件。尾部的挂绳孔设计为贯穿式结构，可穿过直径4mm的安全挂绳，

　　避免高空作业时手电脱手坠落。整个结构的装配逻辑采用分段式设计，从灯头到筒身再到尾部，所有连接位置均有定位标记，装配时对齐标记即可保证各部件的相对位置准确，不会出现开关位置与防滑纹理错位的问题。在建模过程中，所有配合面均预留了合理的公差间隙，金属部件之间的配合间隙控制在0.05mm以内，密封圈的压缩量控制在25%-30%之间，既能够保证密封效果，也不会因为压缩量过大导致旋转装配时阻力过大。考虑到战术使用场景下可能会接触到腐蚀性液体，筒身表面处理预留了硬质阳极氧化的工艺厚度空间，建模时所有外观面均偏移0.08mm的氧化层厚度，保证氧化处理后的最终尺寸符合设计要求。灯头前端设计有攻击头结构，突出的陶瓷破窗珠位置做了圆角过渡，既能够在紧急情况下击碎玻璃，也不会因为棱角过于尖锐在日常携带时刮破衣物或者划伤皮肤。
