三层装配式办公用钢结构框架设计

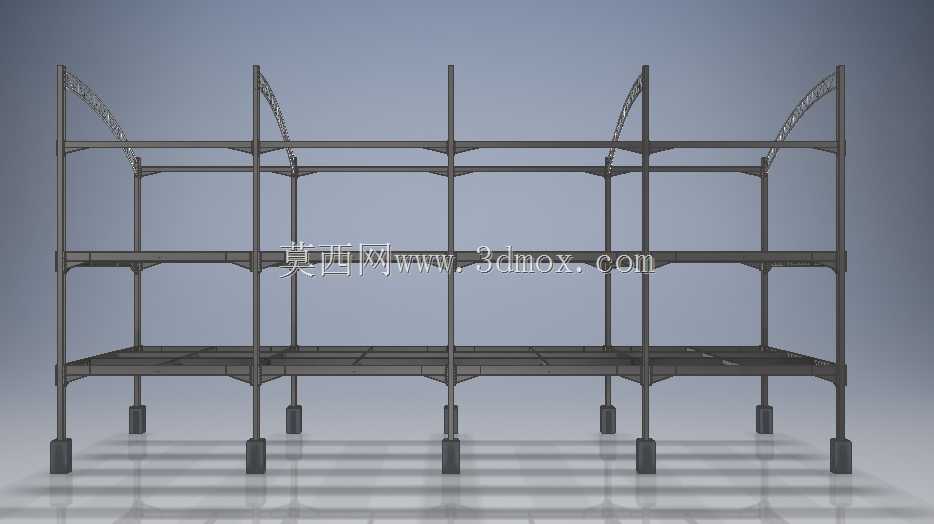

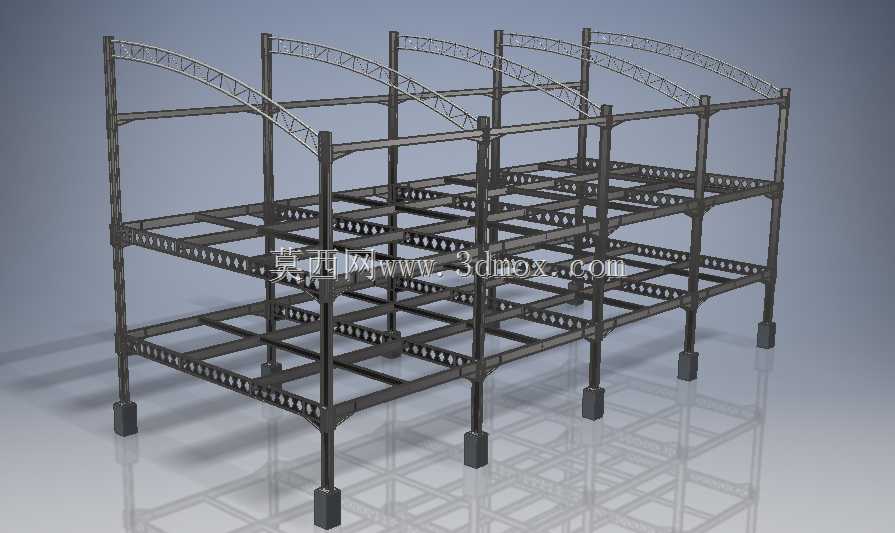

　　这套三层钢结构框架主要面向临时办公区、厂区附属办公空间、工地现场办公用房这类需要快速搭建、可重复拆装的应用场景，区别于传统现浇混凝土办公结构，全构件采用工厂预制后现场栓接的装配逻辑，能大幅缩短现场施工周期，同时在项目结束后可拆解转运至其他场地重复利用，适配短期项目的办公空间搭建需求。从结构受力逻辑来看，整体采用柱网承重体系，竖向承重构件为等截面方钢立柱，柱脚通过预埋锚板与混凝土地基固定，每根立柱底部设置独立的方形承重墩，分散上部结构传递的竖向荷载，避免局部地基沉降导致的结构形变。横向与纵向的承重梁采用H型钢构件，梁与柱的连接节点采用带加劲肋的栓焊混合节点，在保证连接强度的同时，预留现场安装的调整余量，

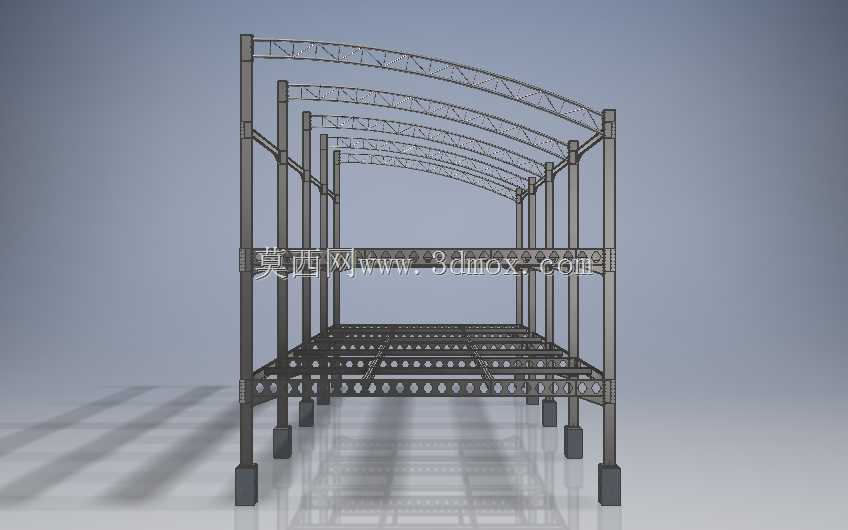

　　抵消构件加工过程中产生的尺寸公差。三层的楼面层均采用带镂空减重孔的型钢楼承板骨架，后续可直接在骨架上铺设楼面板材，镂空设计一方面降低了结构自重，另一方面也方便后期办公空间内的强弱电布线、消防管线铺设，无需额外在梁下打孔穿管，减少对结构承重构件的二次破坏。顶部的拱形桁架结构是这套设计的特色部分，不同于常规平屋顶的钢梁布置，拱形桁架沿建筑短跨方向排布，既可以作为屋面的承重骨架，承载屋面防水、保温层的荷载，同时拱形的受力特性可以将屋面荷载均匀传递到两侧的边柱上，减少中部立柱的承重负荷，也能让屋面自然形成排水坡度，无需额外做找坡层，降低屋面施工的工序复杂度。从安装边界来看，这套结构的柱网间距按照常规办公空间的开间尺寸设计，

　　单跨跨度适配常规办公桌椅、文件柜的摆放需求，立柱布置避开了办公区域的主要通行路径，不会造成空间使用上的遮挡。整体结构的层高按照常规办公建筑的净高要求设计，扣除楼板厚度与吊顶占用空间后，可满足日常办公的通风、采光以及管线布置的高度需求。设计过程中充分考虑了拆装复用的需求，所有构件的连接节点均采用标准化的栓接设计，没有不可拆解的永久焊接节点，构件编号统一，现场安装时无需额外的切割、焊接作业，仅需普通扭矩扳手即可完成组装，对现场施工设备的要求极低。结构的侧向抗风、抗震构造通过柱间交叉支撑与梁端的加劲肋实现，在每层的梁柱节点位置设置横向斜撑，提升整体结构的侧向刚度，避免大风或者轻度震动下结构出现侧向晃动，保障办公空间的使用安全性。

　　从构件的选型逻辑来看，所有型钢规格均选用市场通用的标准型材，没有定制特殊截面的构件，后期如果出现构件损坏，可直接在本地钢材市场采购同规格型材替换，无需单独开模定制，降低后期维护的成本与周期。楼承板的镂空孔洞尺寸经过核算，在保证承重能力的前提下，最大化降低构件自重，减少立柱与地基的承重负荷，同时孔洞的排布间距适配常规办公布线的穿管需求，网线、电源线、消防管线均可直接从孔洞内穿过，无需额外架设走线架。顶部拱形桁架的腹杆采用三角形稳定结构排布，每一段腹杆的长度与角度均经过标准化设计，同位置的构件可完全互换，进一步提升装配效率。在实际使用场景中，这套钢结构框架完成组装后，外墙可搭配彩钢夹芯板、轻质隔墙板等围护材料，内部可根据使用需求用轻质隔墙分隔成独立办公室、会议室、公共办公区等不同功能空间，框架本身的荷载冗余量可满足办公区域摆放密集文件柜、小型办公设备的承重需求，不会出现楼板挠度过大的问题。柱脚的承重墩设计可适配不同的场地条件，即使是硬化后的平整场地，也可通过膨胀螺栓固定柱脚墩，无需做复杂的整板基础，进一步降低现场施工的成本与周期。整体结构的所有外露钢构件均预留了防腐涂装的工艺余量，出厂前可完成除锈、底漆、面漆的喷涂作业，现场安装完成后仅需对节点位置的涂装破损处进行补涂即可，能满足户外使用的防腐要求，适配工地、厂区等相对复杂的使用环境。
