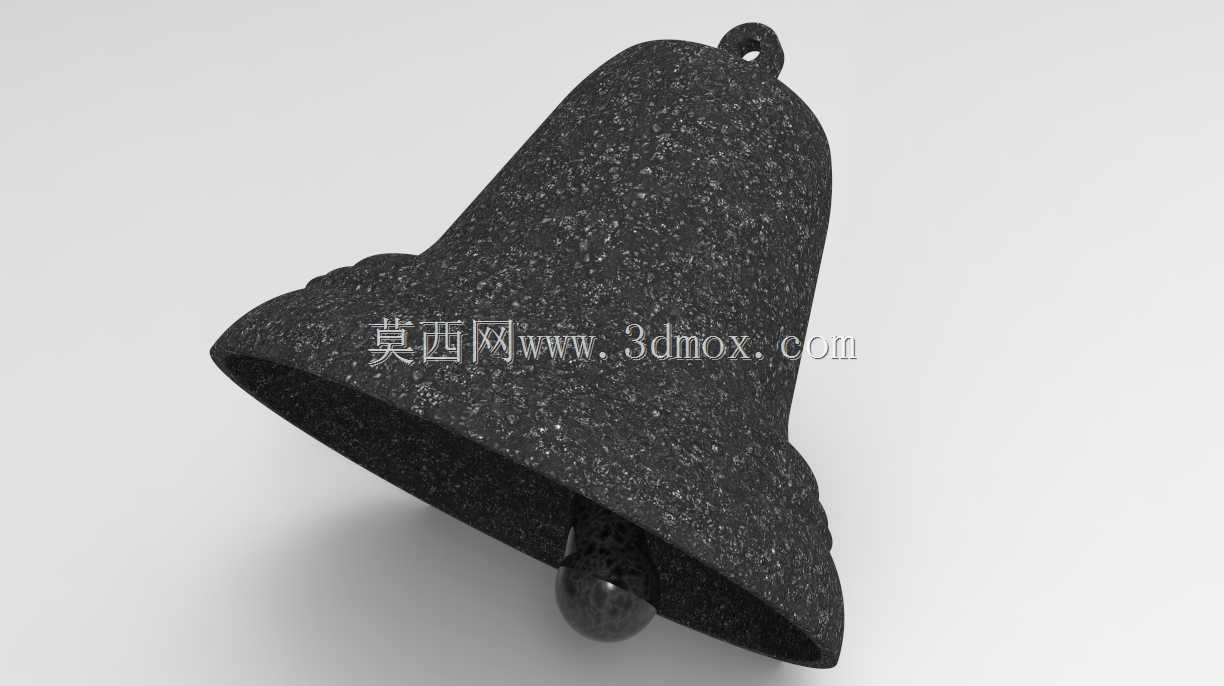

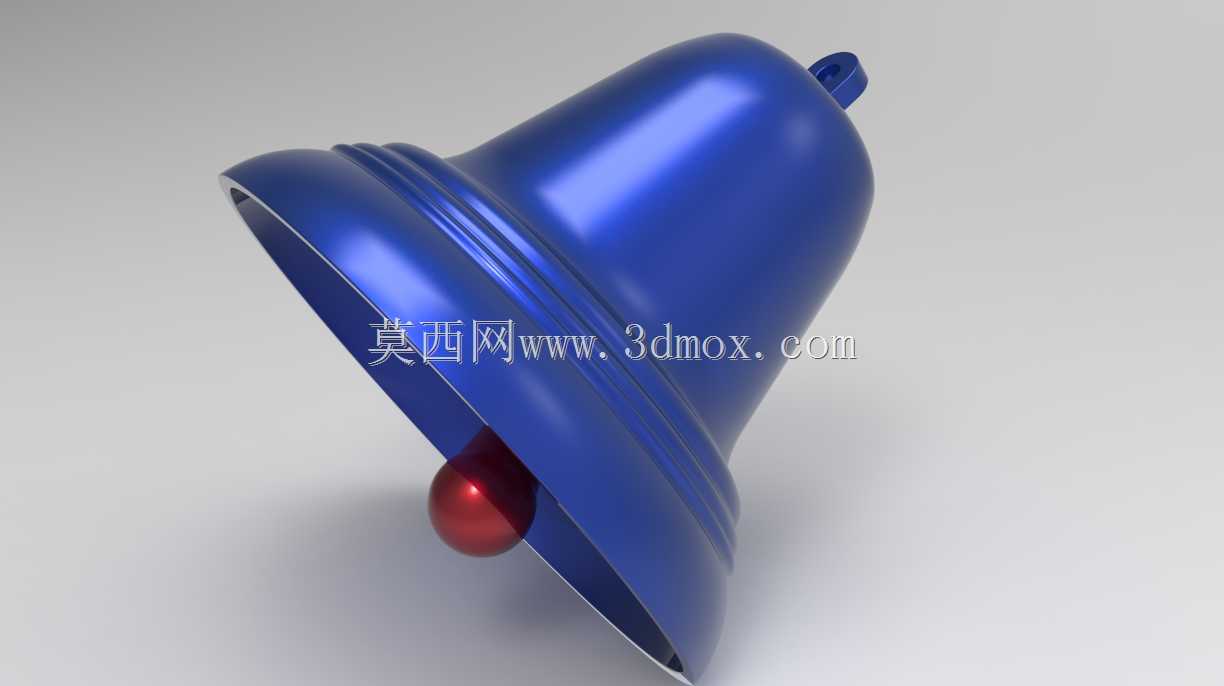

带斑驳镀层效果的金属摇铃结构设计

　　这类带金属镀层的摇铃构件，日常应用场景覆盖多个领域，小到文创装饰摆件、节庆道具配件，大到工业设备的近距离警示触发部件、小型传动装置的到位提示组件，都能见到同结构摇铃的身影。不同于普通一体注塑的铃铛，金属材质的摇铃发声余振更长，音色辨识度更高，在需要通过声音传递状态信号的场景下，不需要额外供电就能完成状态提示，可靠性远高于电子蜂鸣器类部件，尤其适合无供电、强电磁干扰的工况环境使用。

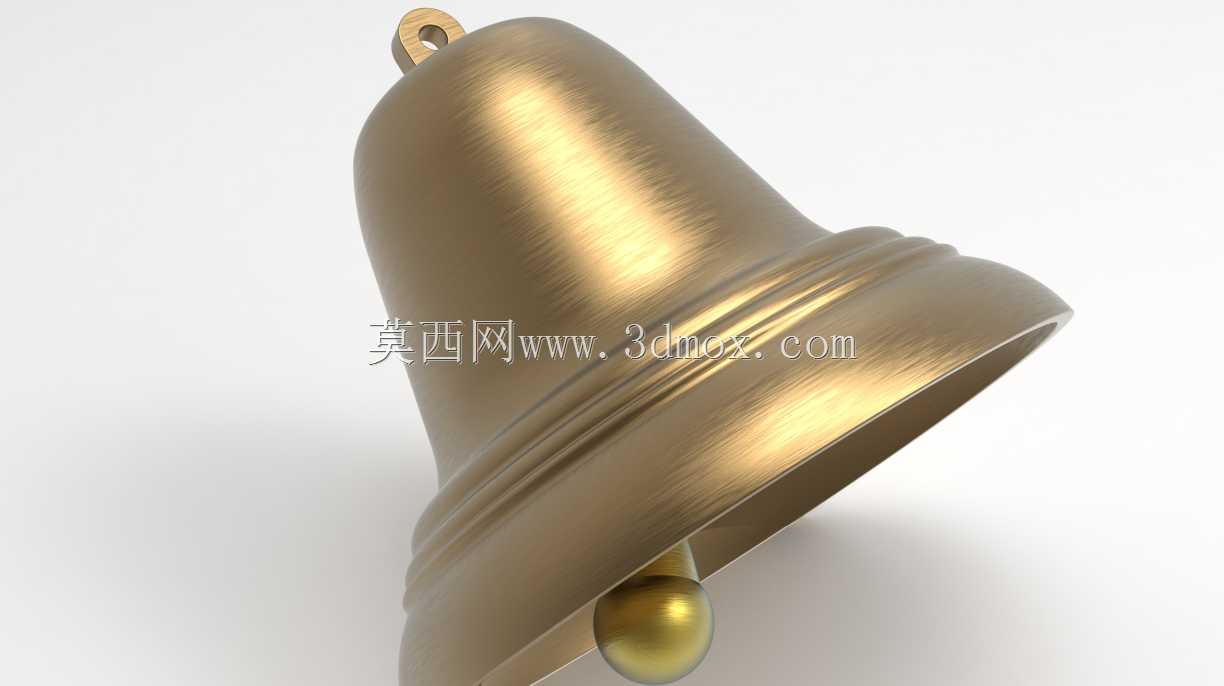

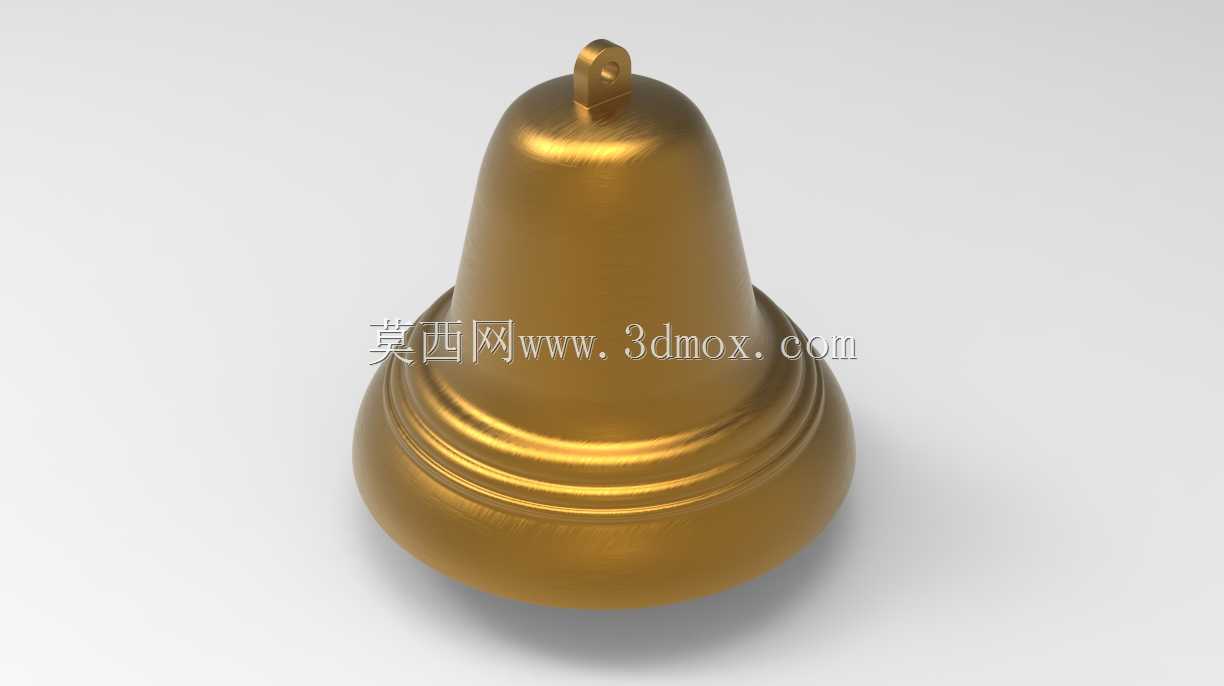

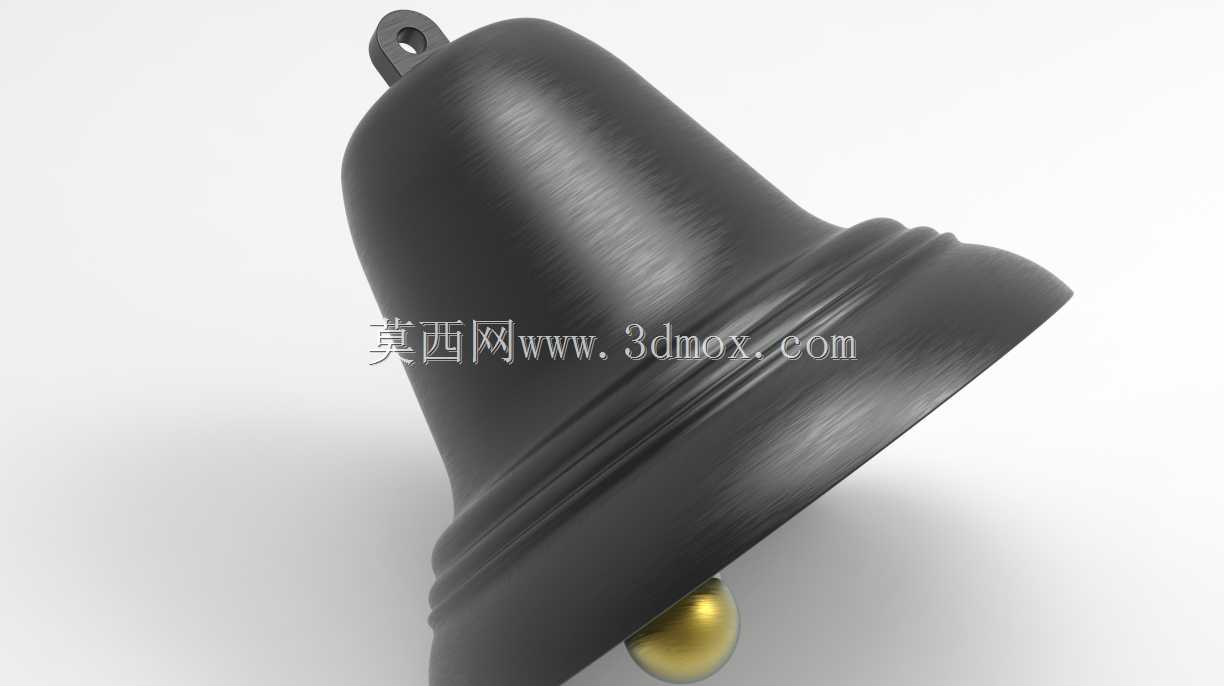

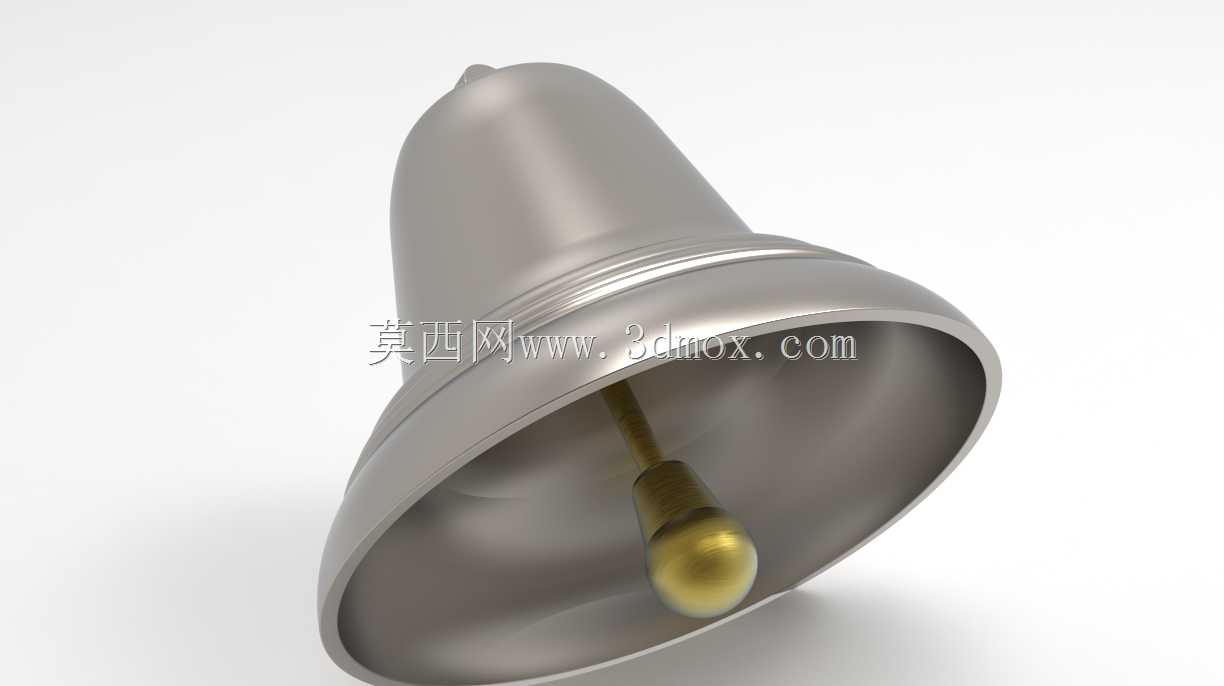

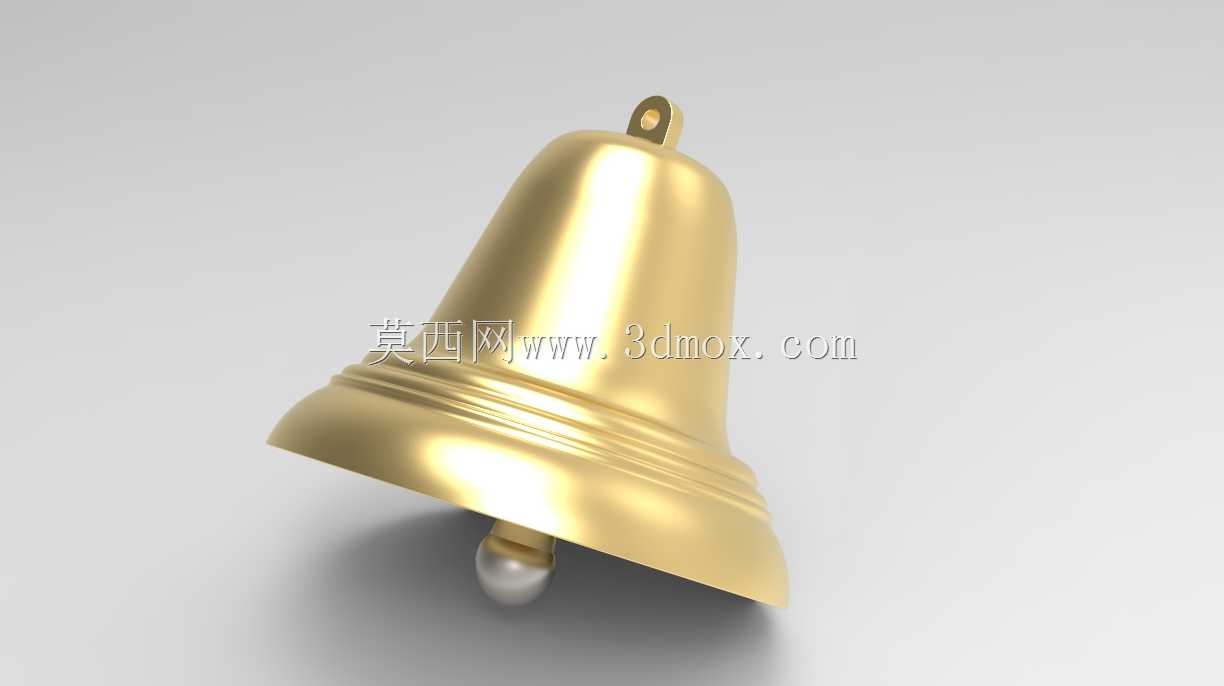

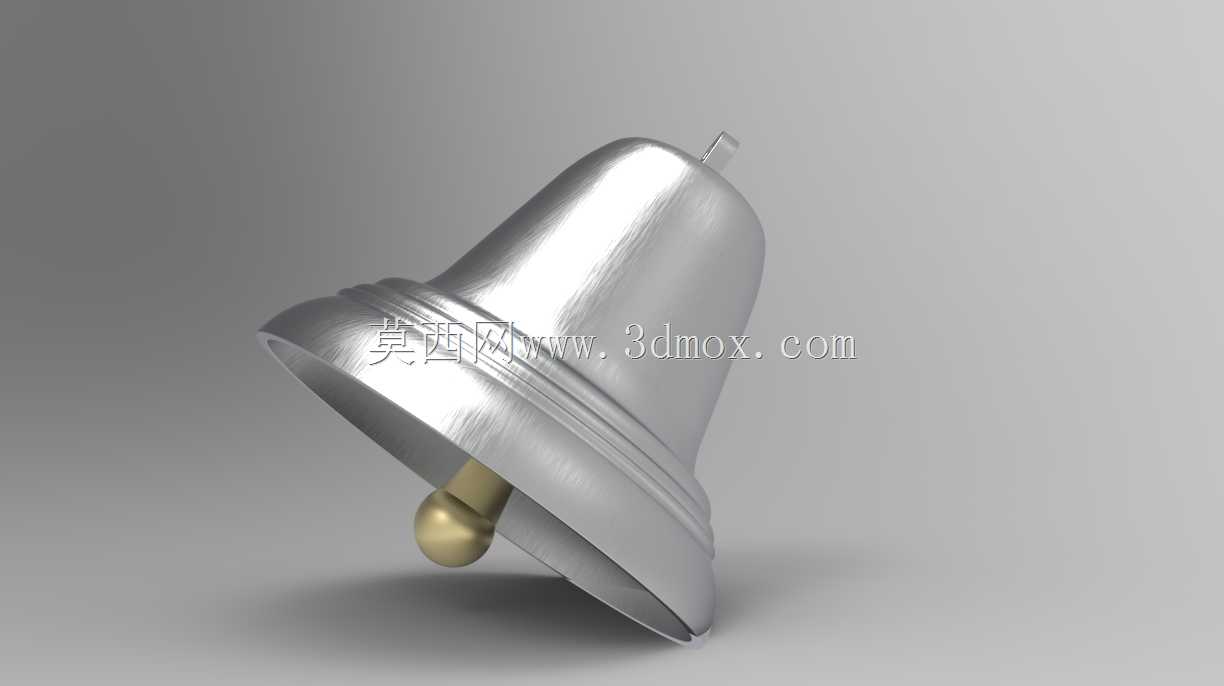

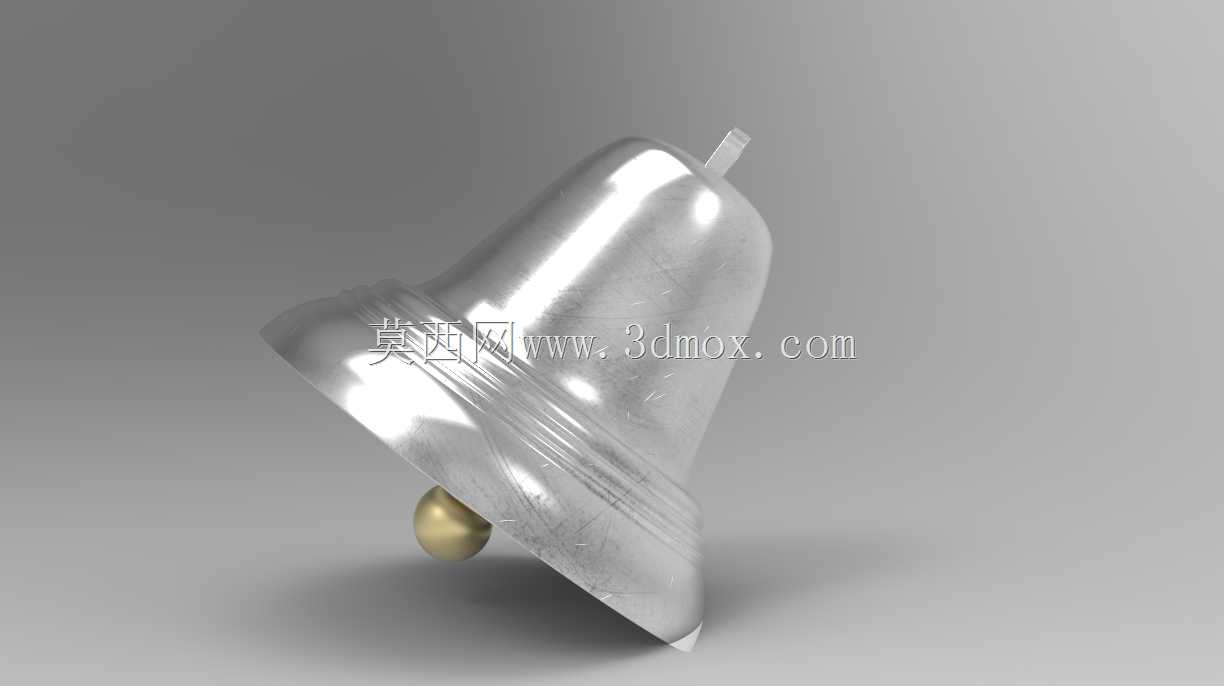

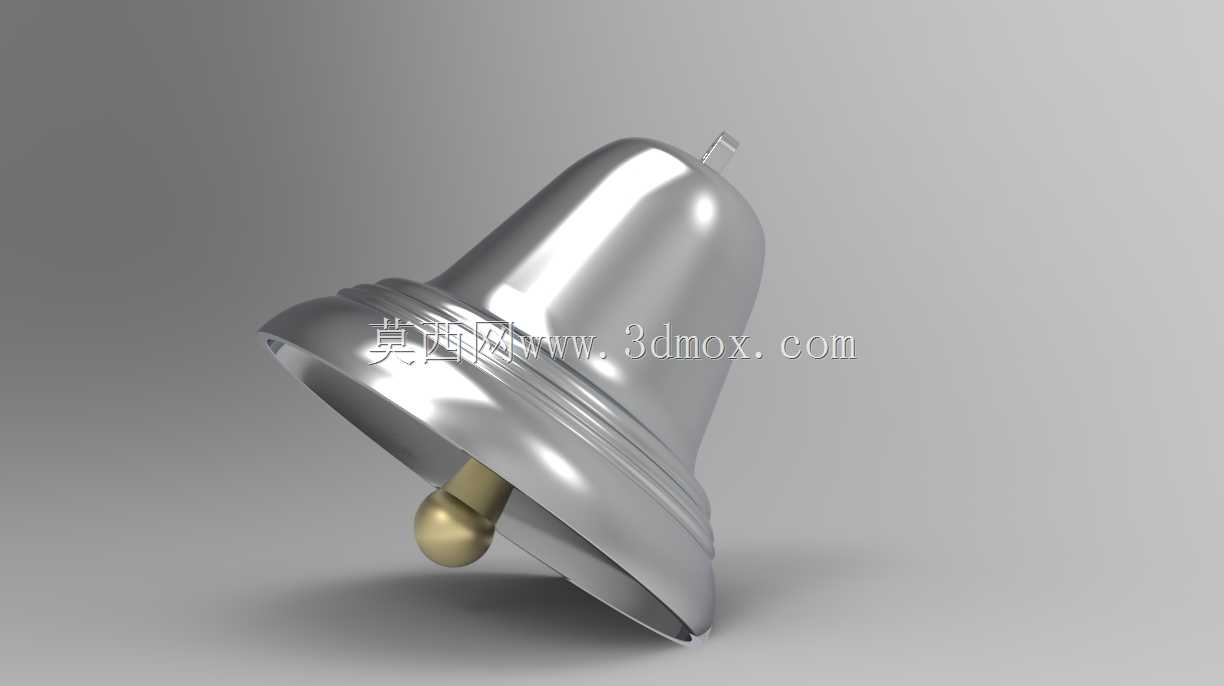

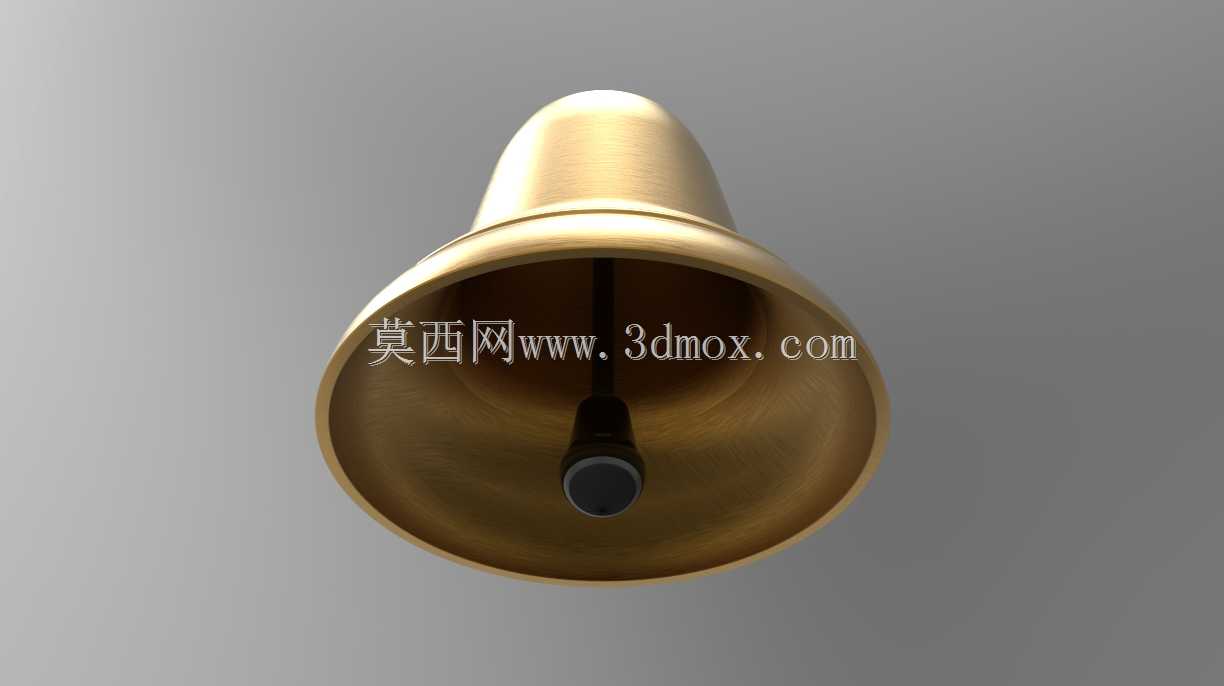

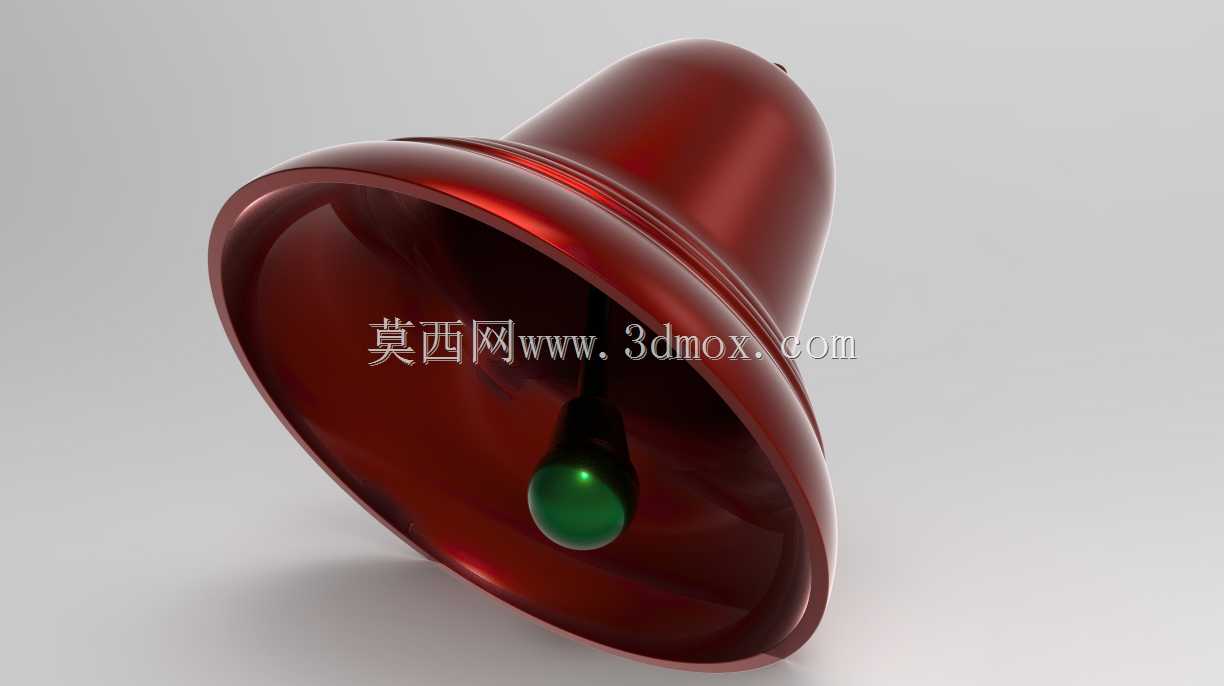

　　从功能特性来看，该摇铃采用钟形腔体结构设计，腔体壁厚沿开口方向逐步做薄处理，撞击时腔体振动频率集中在1kHz-2kHz区间，人耳对该频段声音敏感度最高，即使在车间背景噪音60分贝左右的环境下，3米范围内也能清晰识别铃音。腔体内部的撞锤采用偏心悬挂设计，摇臂摆动角度超过15度时撞锤就会敲击腔体内壁，不需要大幅动作就能触发声响，悬挂点做了圆弧过渡处理，反复摆动时不会出现应力集中断裂的问题，常规使用工况下摆动寿命可达十万次以上。顶部的挂孔做了翻边强化处理，穿入挂绳或者固定销之后，孔位边缘不会因为反复摩擦出现锐边割绳、孔位变形的问题，挂孔内径适配常规直径3mm的固定连接件，不需要额外加工转接件就能完成安装。

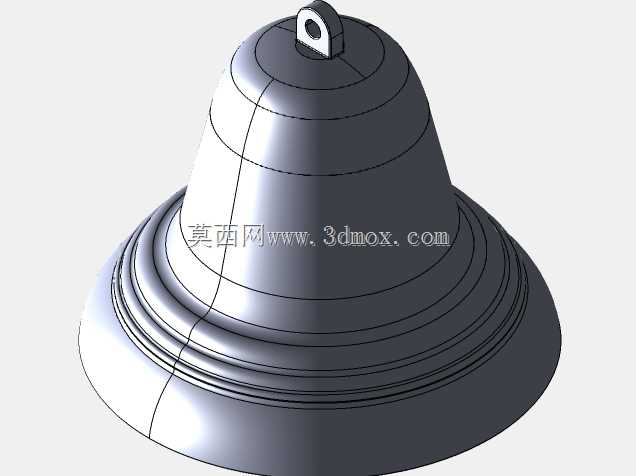

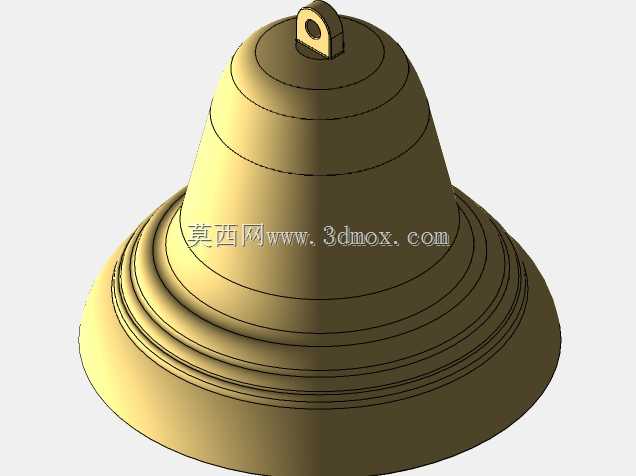

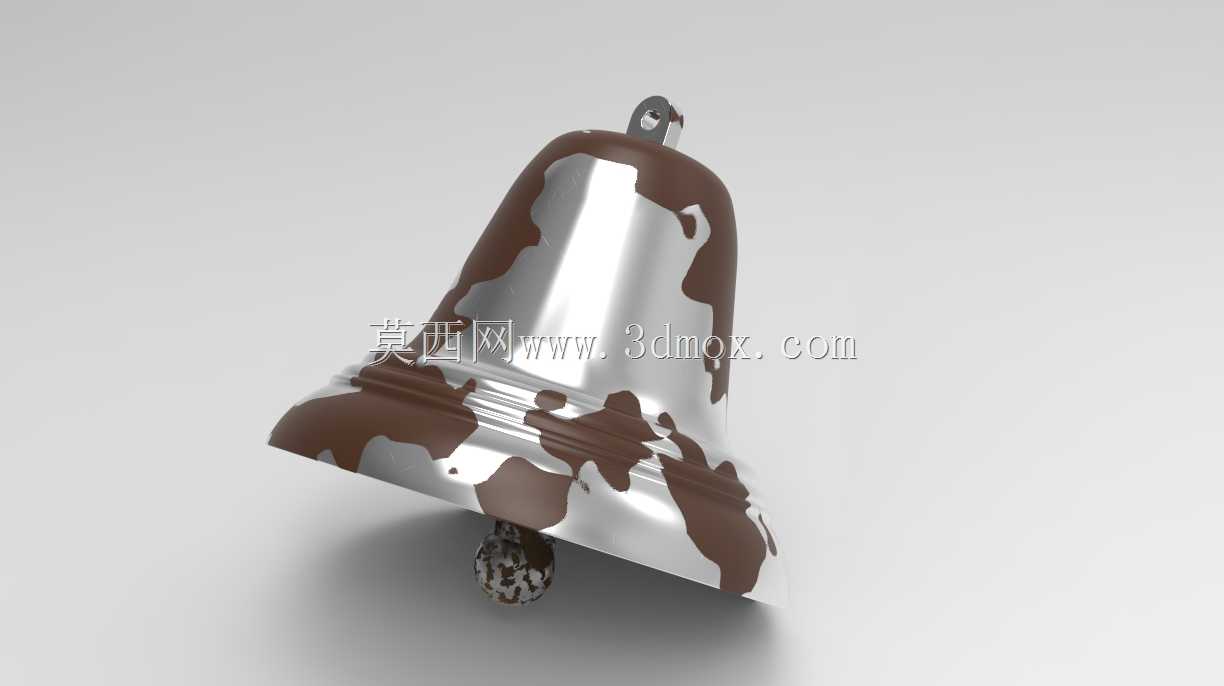

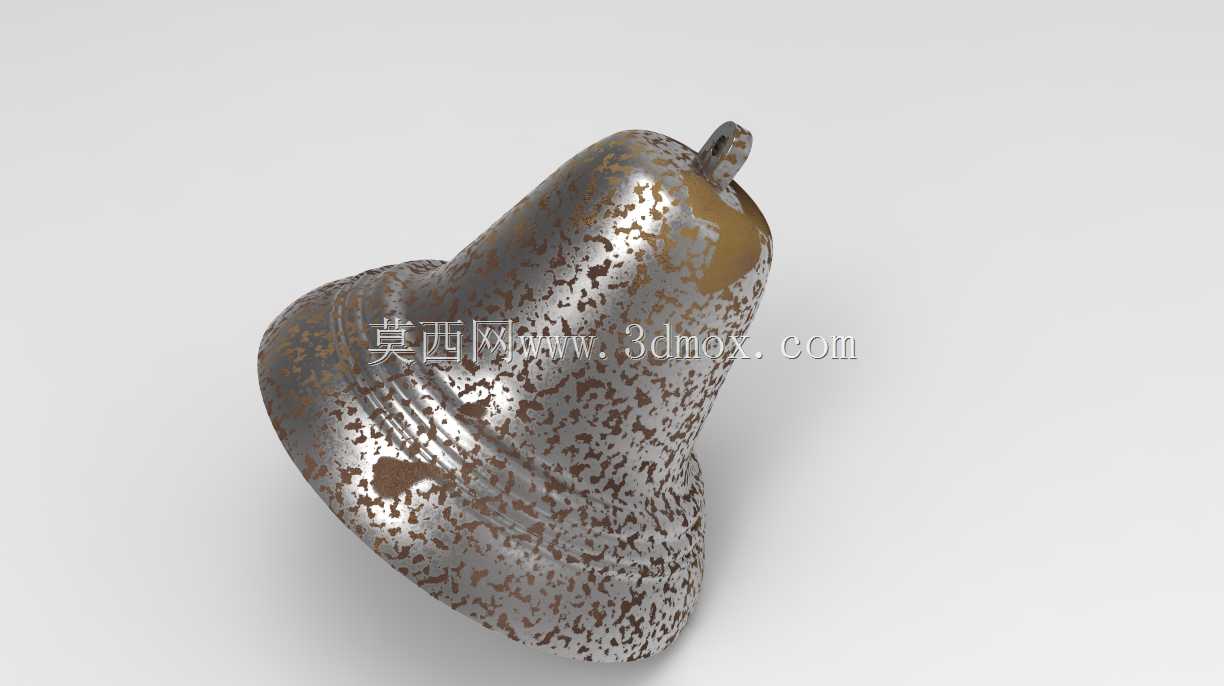

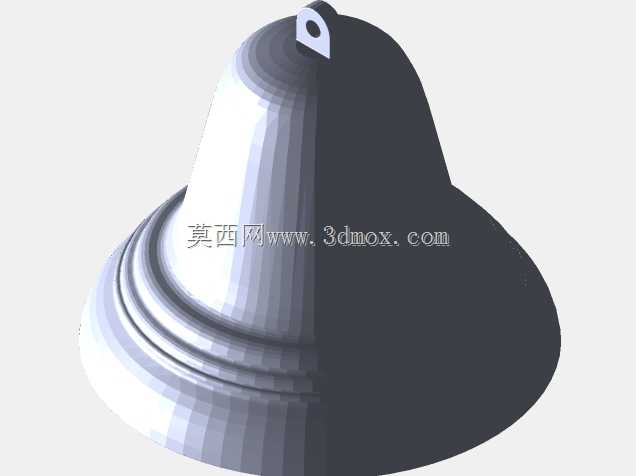

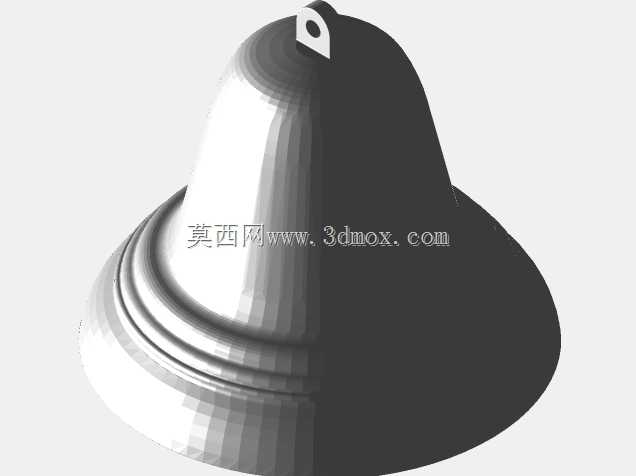

　　设计过程中首先要确认的是腔体的曲面弧度，钟形曲面不是规则圆锥面，而是从顶部挂点位置开始，母线曲率逐步增大，到靠近开口位置再做反向收边，这个弧度直接决定了发声的谐振频率，如果弧度偏差超过2度，铃音就会出现发闷、余振过短的问题。表面的斑驳镀层效果不是后期做的涂层破损，而是在电镀工序中通过局部遮蔽实现的双色镀层效果，亮面部分是镀铬抛光处理，暗纹部分是镀铜后做哑光封孔，两种镀层结合力经过测试，在-20℃到60℃的温度区间内不会出现起皮脱落的问题，同时斑驳的纹理也能掩盖日常使用中产生的细微划痕，比全亮面的镀层更耐日常磨损，不需要频繁做表面清洁维护。

　　尺寸边界方面，该摇铃整体高度控制在65mm，最大外径位于开口位置为55mm，顶部挂孔中心到腔体顶端的距离为8mm，安装时预留的摆动空间半径不小于35mm即可，不会和周边相邻构件出现运动干涉。腔体内部的撞锤行程控制在8mm，既保证撞击力度足够触发清晰声响，又不会因为行程过大导致撞锤卡滞在腔体内壁。腔体壁厚从顶部的2.5mm逐步过渡到开口位置的0.8mm，整体重量控制在85g左右，悬挂使用时对固定点的载荷要求极低，哪怕是0.5mm直径的细铁丝都能稳定悬挂，不需要额外做承重强化。

　　在结构细节处理上，腔体的合模线位置设置在靠近开口的加强筋处，合模线打磨之后会被加强筋的纹理掩盖，不会影响外观的整体性。开口位置的卷边处理做了1.2mm的圆弧过渡，没有锐边，日常拿取安装时不会划伤操作人员。撞锤表面做了橡胶包裹处理，撞击腔体时不会产生金属尖锐杂音，同时也能减少长期撞击对腔体内壁的磨损，避免长期使用后铃音出现变调的问题。如果是用于工业设备的警示场景，只需要在挂孔位置加装一个触发拨片，当设备运动部件运动到指定位置时拨动拨片带动摇铃摆动，就能实现到位提示，不需要额外加装传感器和布线，整体结构的容错率很高，哪怕安装位置有1-2mm的偏差，也不会影响正常的触发发声。
