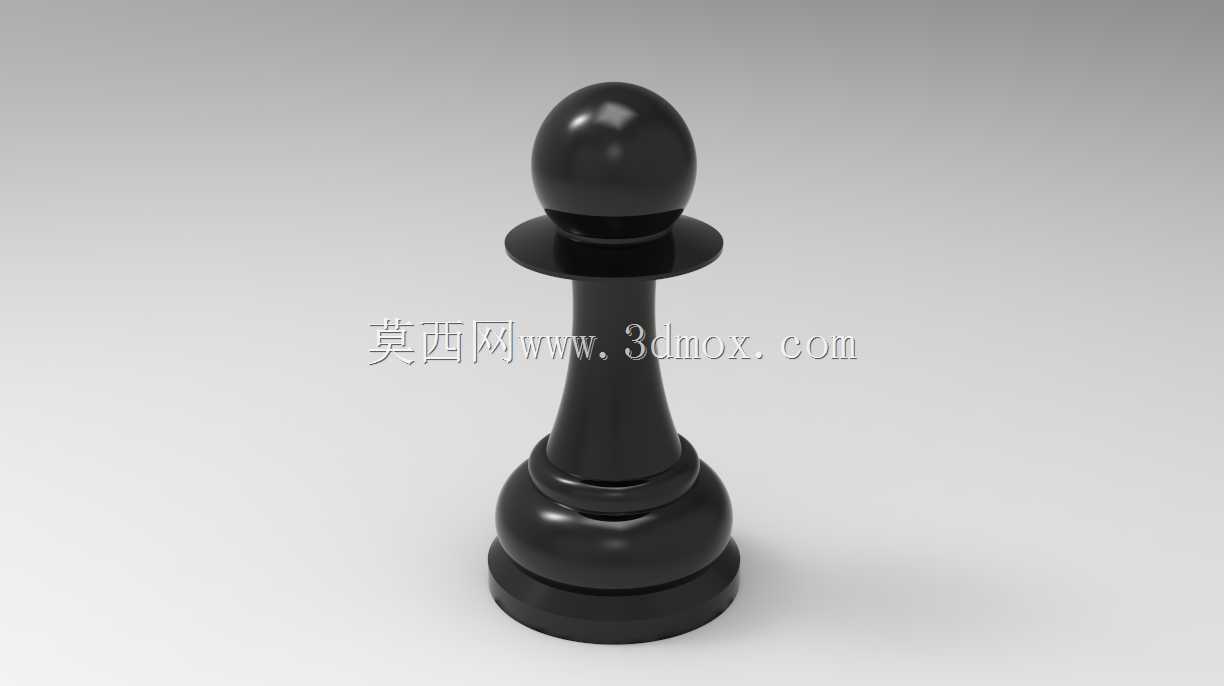

国际象棋兵棋子实体造型结构设计

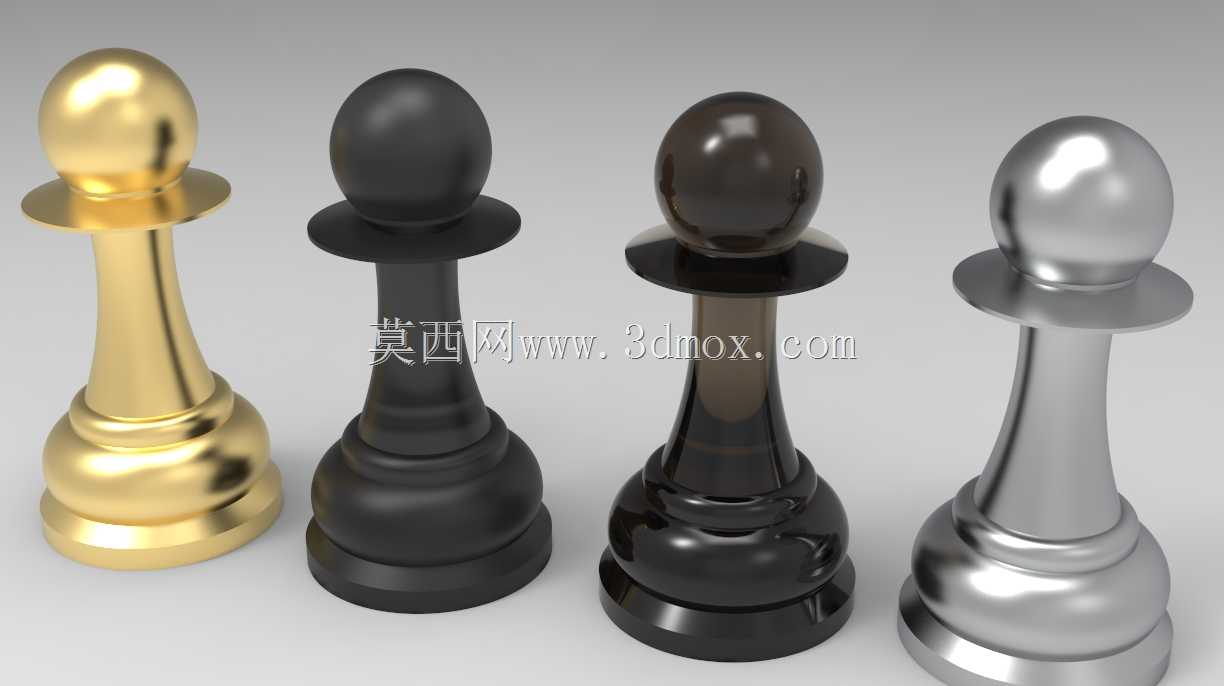

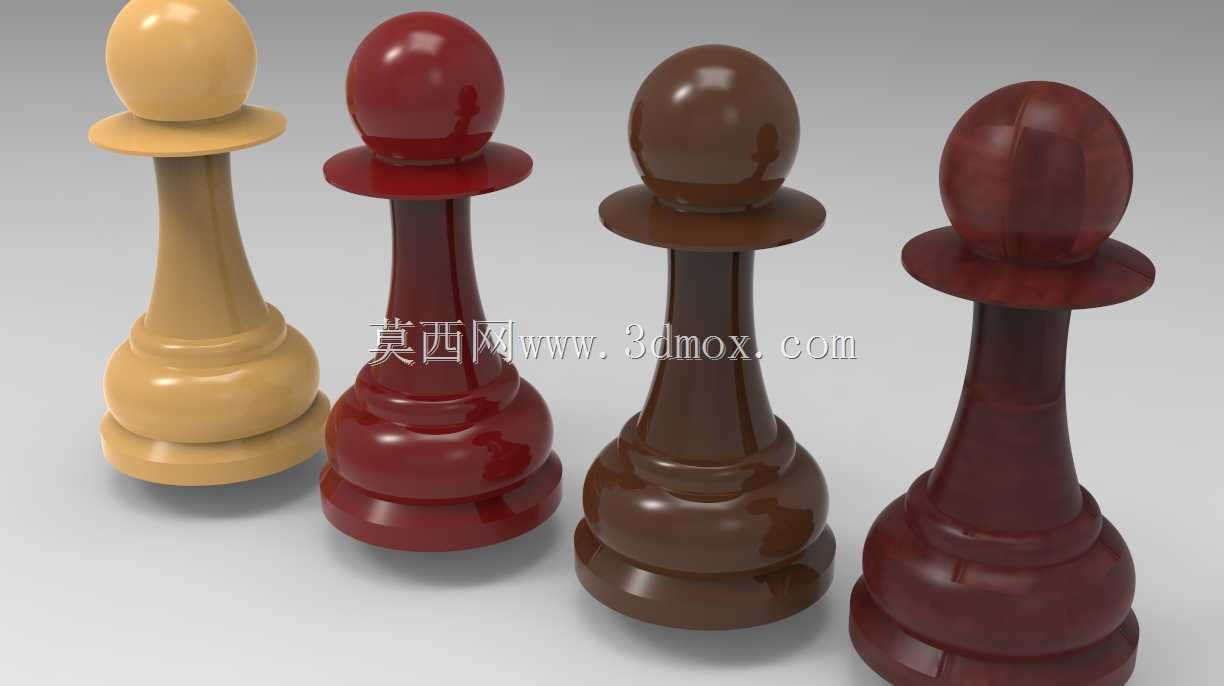

　　本次设计的国际象棋兵棋子，面向专业棋牌赛事配套、高端文创棋具定制、桌面益智教具生产等场景，区别于普通注塑量产的廉价棋子，在造型还原度、握持手感、摆放稳定性上做了全维度的结构优化，可直接对接数控雕刻、精密注塑、3D打印等多种加工工艺，适配实木、树脂、亚克力、金属等不同材质的生产需求。

　　从实际使用场景出发，棋子的底部做了直径22mm的平整贴合面，边缘做R0.8的圆角过渡，既避免长期使用刮花棋盘表面，也能保证在常规倾斜角度不超过15度的棋盘上稳定放置，不会出现滑移倾倒的问题；底部平面的平面度公差控制在0.1mm以内，配合常规2mm厚度的植绒粘贴槽预留，可直接粘贴防滑绒布，满足赛事级棋具的使用要求。棋子总高度控制在48mm，最大直径位于底座位置，整体重心落在底座高度1/3处，经过反复配重模拟，即使受到桌面轻微碰撞、棋盘快速移动的外力作用，也能保持直立状态，不会轻易倒伏影响对局进程。

　　造型设计上严格遵循国际棋联对兵棋子的形制规范，顶部采用直径16mm的光滑球面结构，球面与颈部过渡段做连续变曲率的曲面衔接，没有尖锐棱角，握持时手指贴合颈部收窄段的弧度自然，单指捏取移动的施力点刚好落在重心上方10mm位置，移动棋子时的操控手感顺滑，不会出现硌手、打滑的问题。颈部与底座之间的环形凸缘做1.2mm的凸起高度，凸缘上下边缘均做R1的圆角处理，既保留了传统兵棋子的识别特征，也避免了加工过程中出现应力集中导致的开裂问题，针对金属铸造工艺还特意在凸缘位置做了0.5度的拔模斜度，方便后期脱模生产。

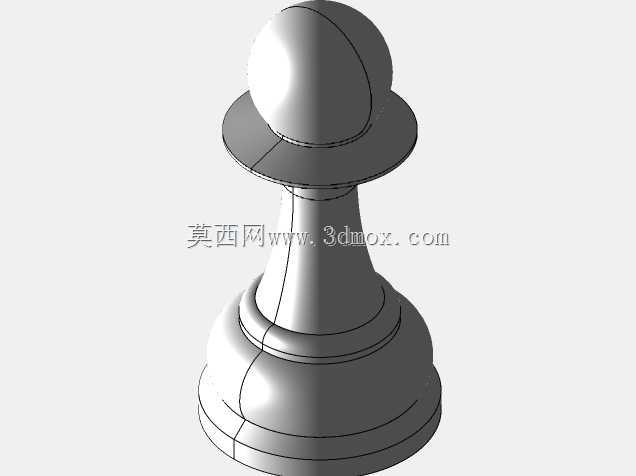

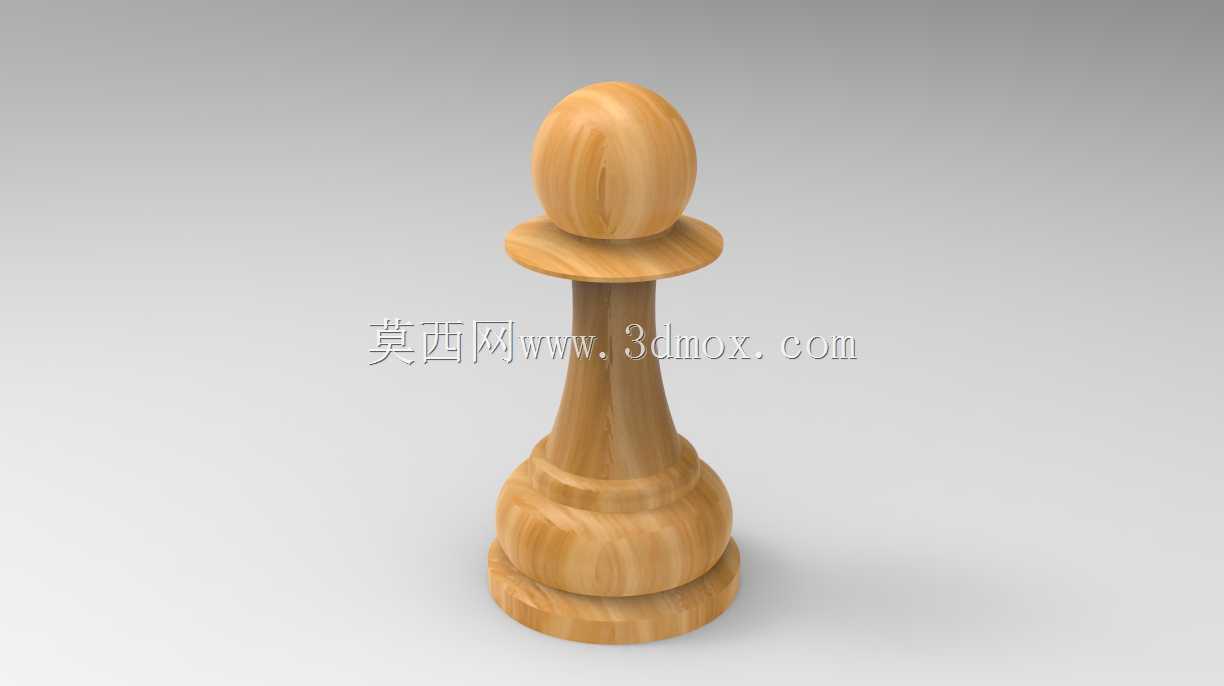

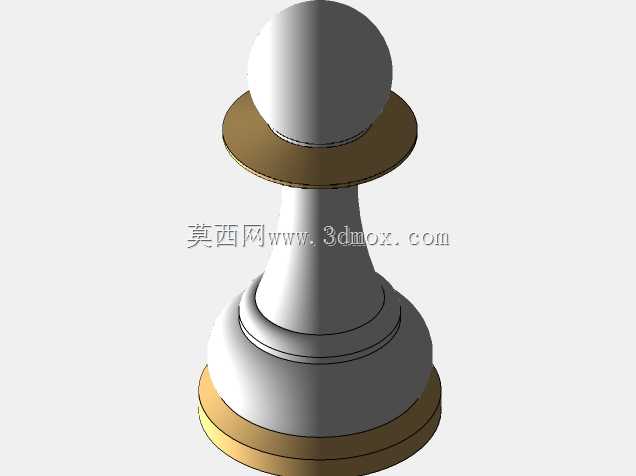

　　设计过程中先通过草绘勾勒出棋子的半剖面轮廓线，对每一段曲线的曲率做连续校验，保证旋转成型后整个外表面没有曲率突变，曲面的G2连续性满足后期渲染、高光材质加工的要求，不管是做实木抛光的亮面效果，还是做哑光树脂的磨砂质感，表面光影过渡都均匀自然，不会出现局部反光畸变的问题。针对不同加工工艺的适配性，模型做了分版本的结构预留：如果采用实木车削加工，整个回转体结构可直接对接车床加工路径，曲面走刀的步距设置预留0.05mm的抛光余量；如果采用精密注塑生产，模型壁厚均匀控制在2.5mm，内部做中空结构减轻整体重量，同时在顶部球面内侧做均匀分布的3条加强筋，避免注塑冷却过程中出现表面缩痕；如果采用金属压铸工艺，模型的所有转角都做了不小于R0.5的圆角，满足金属液流动填充的工艺要求，不会出现充型不满的缺陷。

　　从安装边界来看，单枚棋子占用的棋盘格位空间为边长25mm的正方形区域，棋子最外侧轮廓与格位边缘预留1.5mm的安全间隙，即使棋子摆放位置略有偏移，也不会与相邻格位的其他棋子发生干涉，整套32枚棋子摆放时的总占用空间完全匹配标准赛事棋盘的尺寸规范。针对文创定制场景，模型在底座平面预留了深度0.3mm的激光雕刻区域，可直接雕刻品牌标识、赛事名称、定制编号等内容，雕刻区域的平面度满足激光打标、丝印等二次加工的要求，不需要额外做后期表面处理。

　　在细节处理上，整个模型的外表面没有多余的分型线凸起，所有曲面的拼接位置都做了相切约束，后期抛光处理时不需要额外打磨拼接缝，可大幅降低后期加工的人工成本。针对不同材质的配重需求，模型内部中空腔的尺寸可根据实际配重块的规格做调整，比如采用实木材质时可在底座空腔内嵌入金属配重块，将单枚棋子的重量控制在12g-15g的最佳握持重量区间，既不会因为太轻导致移动时缺乏质感，也不会因为太重长时间对局造成手部疲劳。

　　不同于市面上常见的简化版棋子模型，本次设计的每一段曲面都经过实际握持测试的反复调整，颈部收窄的弧度刚好适配成年人拇指与食指的捏取角度，长时间拿取也不会出现局部压痕；顶部球面的直径经过多轮对比测试，16mm的尺寸既不会因为太小导致捏取不稳，也不会因为太大遮挡棋盘上的格位线条，影响对局时的视线。底座的圆角过渡经过碰撞测试验证，当棋子以倾斜角度接触桌面时，圆角结构可有效缓冲冲击力，避免棋子边缘出现崩缺、掉漆的问题，大幅提升产品的使用寿命。
