工业级互锁金属链条结构设计方案

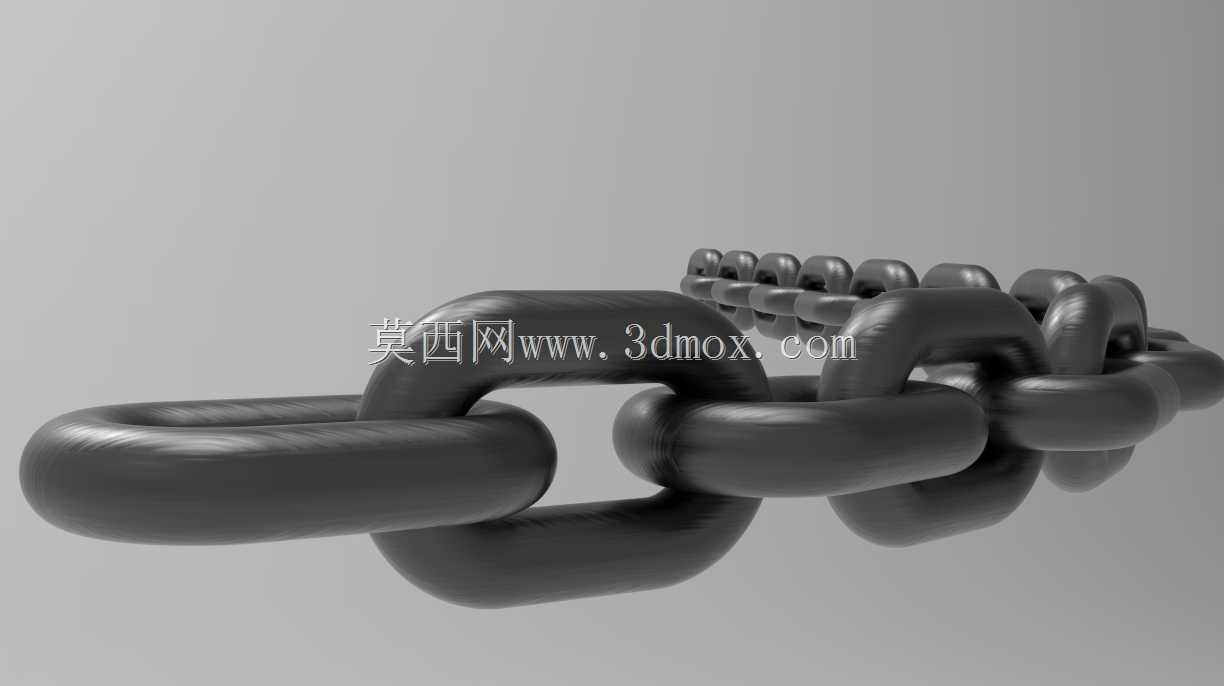

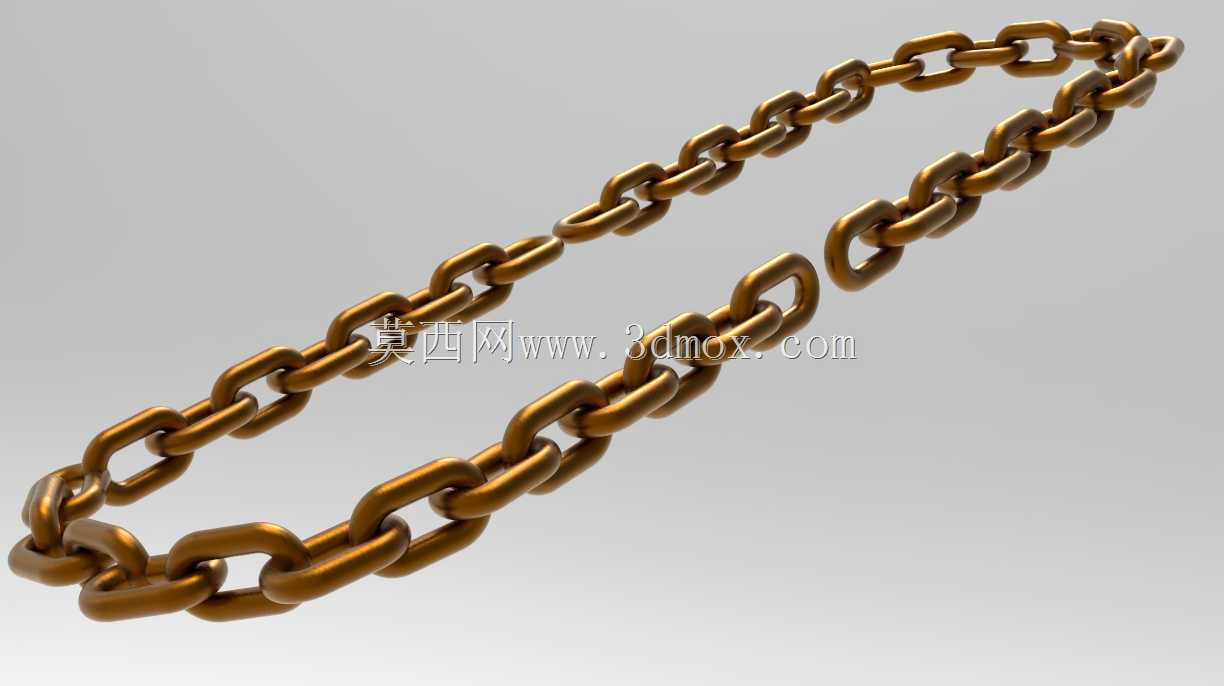

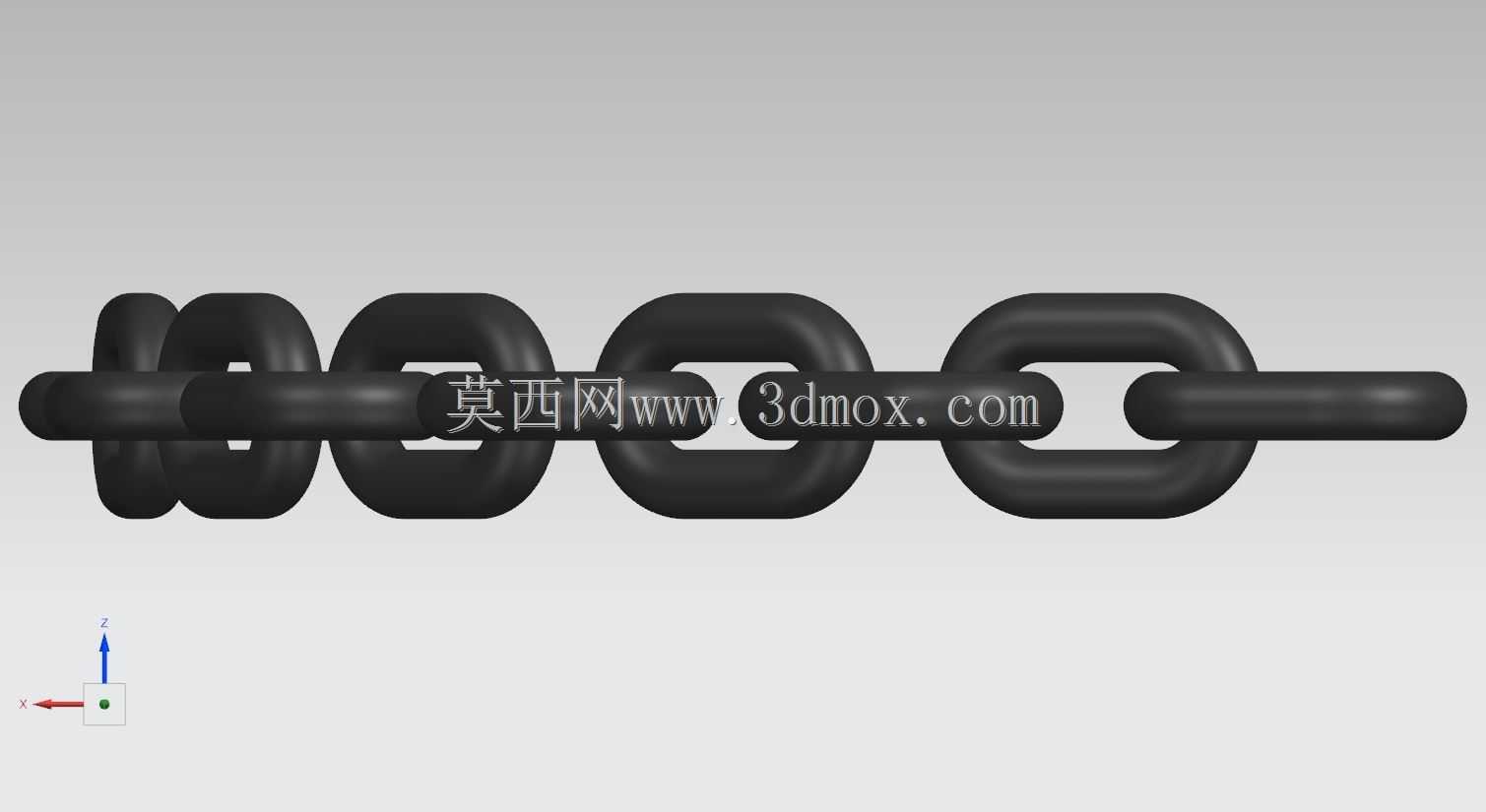

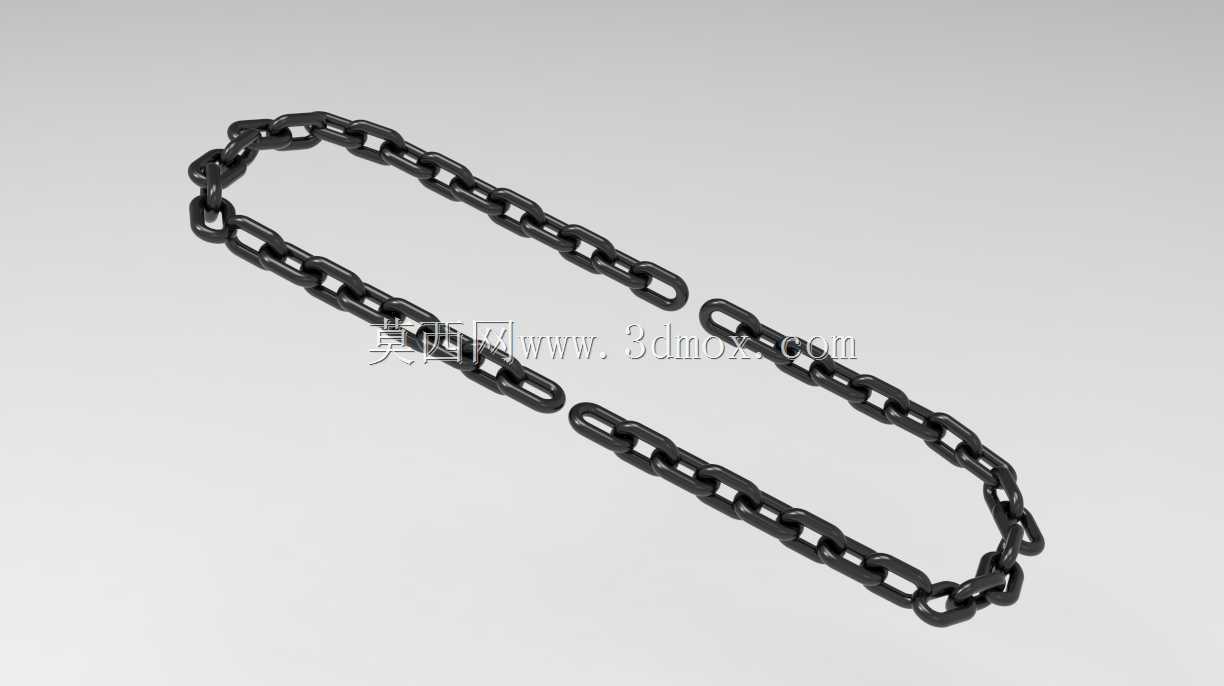

　　环体各位置的应力分布更均匀，不会出现局部截面突变带来的应力集中问题，在链环与相邻链环的接触位置，设计时特意做了微小的圆弧过渡处理，减少链节相对转动时的接触压应力，降低长期往复载荷下的磨损速率，延长链条整体的疲劳使用寿命。在实际工程应用中，这类金属链条的使用场景覆盖极广，在起重作业场景中，多根链条配合卸扣、吊钩组成吊索具，能够完成重型设备、钢结构件的吊装转运，此时链条的受力方向以垂直拉伸为主，设计时需要保证每一节链环的破断载荷满足额定起重量的5倍以上安全系数，同时链节之间的铰接灵活性要适配吊装过程中重物的小幅摆动，避免附加弯矩对链环造成额外载荷；在输送设备场景中，链条作为牵引构件搭配刮板、料斗组成刮板输送机、斗式提升机的核心传动部分，在起重吊装、物料输送、设备传动、户外防护等诸多工程场景中，金属链条都是应用频次极高的受力构件，不同于普通绳索类连接件，金属链条依靠刚性链节的互锁结构实现载荷传递，具备抗冲击、耐磨损、载荷冗余度高的特性，能够在高粉尘、高湿度、存在腐蚀性介质的复杂工况下长期稳定工作。本次设计的金属链条采用标准椭圆链节互锁结构，单节链环为闭合锻压式环形结构，相邻链环通过环体嵌套实现无附加连接件的铰接配合，铰接位置预留合理的活动间隙，既保证链条整体能够沿受力方向实现小角度弯折，适配不同的牵引、吊挂路径，又避免间隙过大导致的链节错位、载荷集中问题。从设计逻辑来看，链环的截面采用正圆形等截面设计，这种截面形式能够让链环在承受轴向拉力时，

　　此时链条不仅要承受轴向拉力，还要承受物料带来的侧向冲击、摩擦，因此链环表面需要做相应的硬化处理，提升表面耐磨性能，同时链节的节距公差需要控制在极小范围内，保证链条与驱动链轮的啮合精度，避免运行过程中出现跳齿、卡滞问题；在防护围栏、船舶系泊、户外牵拉场景中，链条需要长期暴露在户外环境，设计时需要考虑环境腐蚀带来的性能衰减，链环的材质选型要适配使用场景的腐蚀等级，同时铰接位置的间隙要预留腐蚀余量，避免长期锈蚀后链节锁死无法活动。从安装边界来看，单根链条的两端连接位置需要适配对应的端部连接件，设计时链环的内孔尺寸要保证能够顺利穿过标准卸扣、连接销轴，同时端部链环的平面度要控制在合理范围，避免连接后出现附加扭转应力；

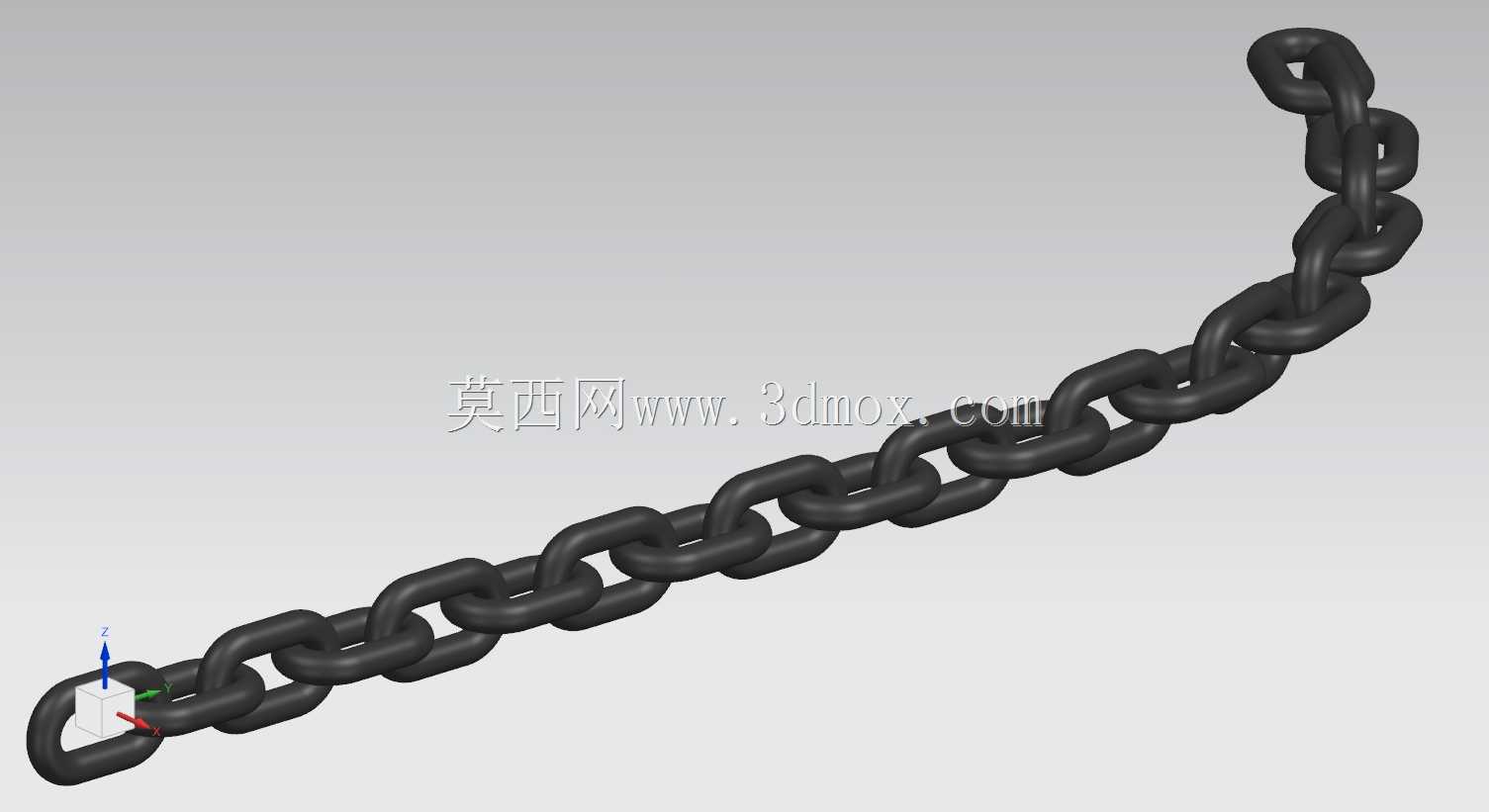

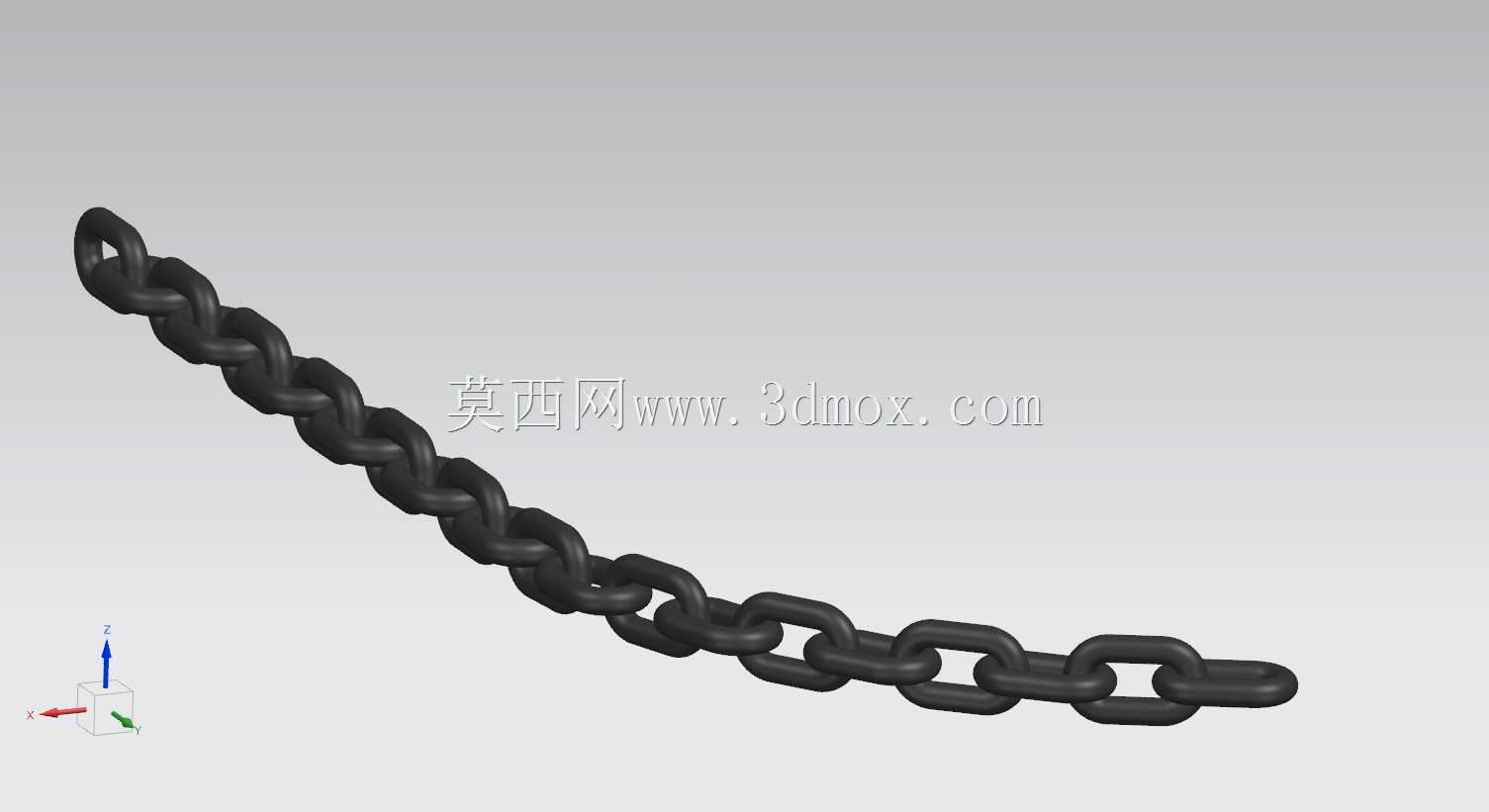

　　链条的最小弯曲半径是安装时需要重点关注的参数，过小的弯曲半径会导致链环之间的接触应力陡增，甚至出现链环塑性变形，因此在布置链条走向时，导向轮、链轮的分度圆直径要与链条节距匹配，保证链条弯折时的曲率在允许范围内。在结构细节处理上，链环的闭合焊缝位置是整个构件的受力薄弱点，设计时要求焊缝位置与链环本体等强度，焊缝表面打磨平滑，避免出现焊瘤、凹坑等缺陷，防止这些位置成为疲劳裂纹的起始点；链环之间的铰接接触面在装配时需要涂抹润滑脂，减少初期磨合阶段的磨损，对于长期在重载工况下使用的链条，还需要预留定期润滑的维护空间，保证铰接位置不会出现干摩擦。不同于带附加铰接销轴的板式链，这种整体式锻压链环组成的链条结构更简单，没有容易脱落的销轴类小零件，

　　在恶劣工况下的可靠性更高，不会出现销轴窜出导致链条断裂的问题，同时链环的环形结构没有尖锐棱角，在吊装、牵拉作业时不会对被接触的工件、绳索造成切割损伤，适配更多元的使用场景。在尺寸设计上，单节链环的内长、内宽尺寸按照通用链条的标准节距序列选取，保证能够和市面上标准的链轮、卸扣、吊钩等配件互换，不需要单独定制配套连接件，降低现场安装替换的成本；链环的截面直径根据额定载荷选取，不同载荷等级对应不同的截面直径，在满足强度要求的前提下尽可能控制链条的自重，减少无效载荷消耗。对于有特殊使用需求的场景，比如需要在高温环境下使用的链条，设计时会调整链环的材质热处理工艺，保证高温下链环的强度不会出现大幅衰减；需要在强腐蚀环境下使用的链条，会选用对应的耐腐蚀材质，同时链环表面做钝化处理，提升抗腐蚀能力。在建模过程中，链环的曲面过渡需要保证曲率连续，避免出现硬棱边，否则在后续做有限元应力分析时，会在硬棱位置出现虚假的应力集中结果，影响结构强度判断；相邻链环的装配位置需要预留合理的活动间隙，模拟实际使用时的铰接活动范围，验证链条在最小弯曲半径下是否会出现链环干涉问题，同时检查不同弯折角度下链环之间的接触位置是否在设计的接触面上，避免出现局部点接触导致的压溃问题。
