六轴自动锁附螺丝设备核心轴件结构

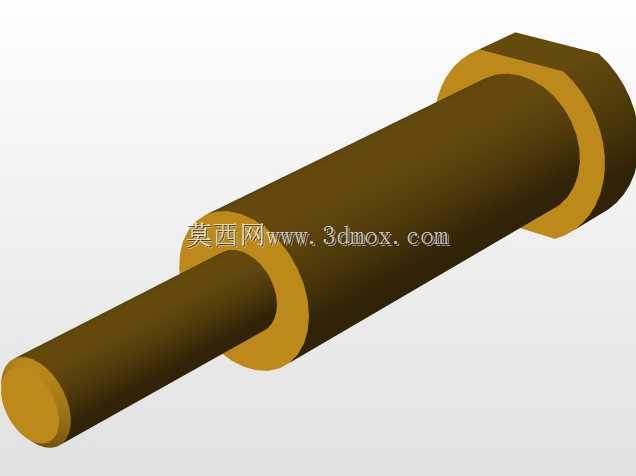

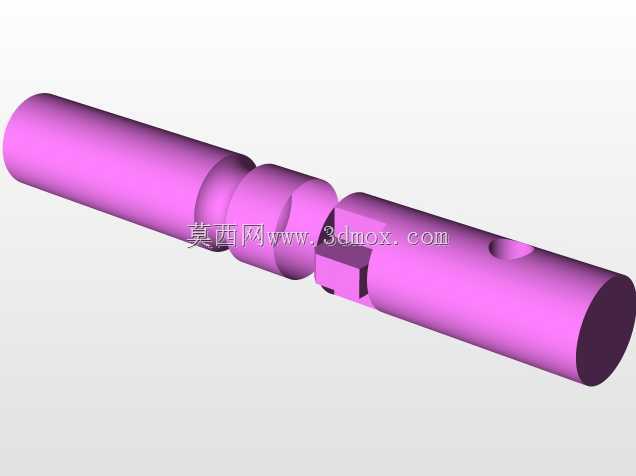

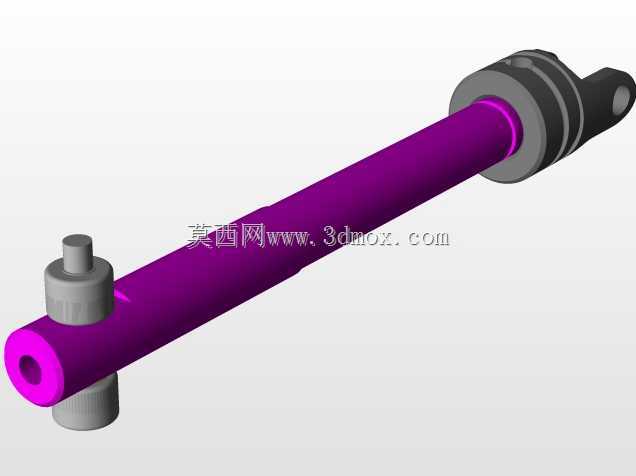

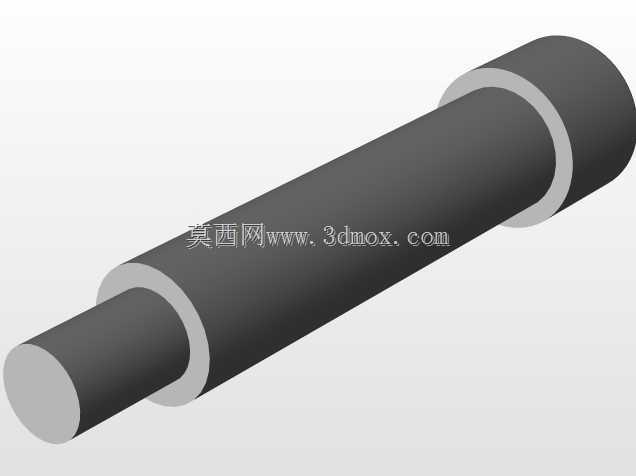

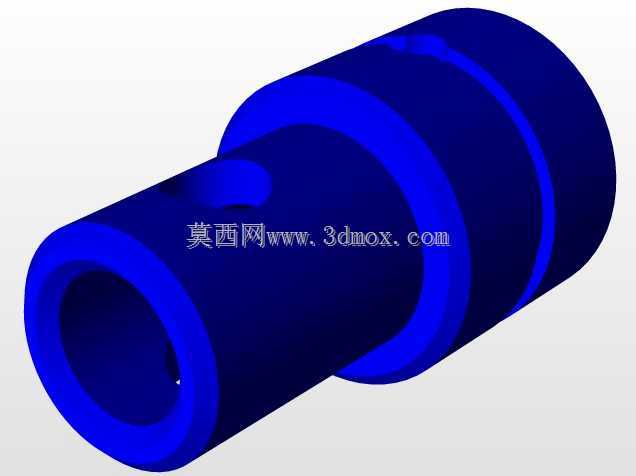

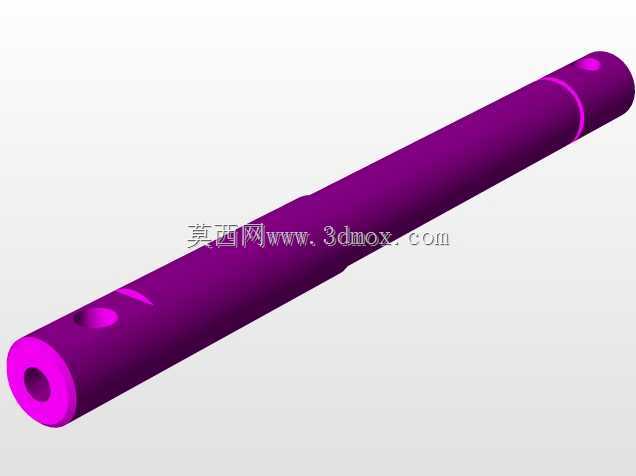

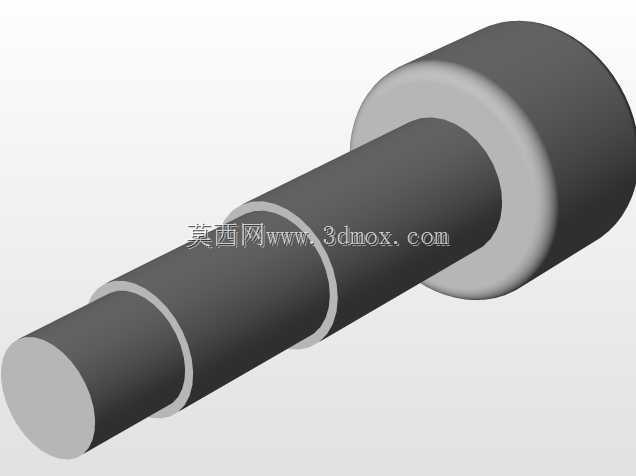

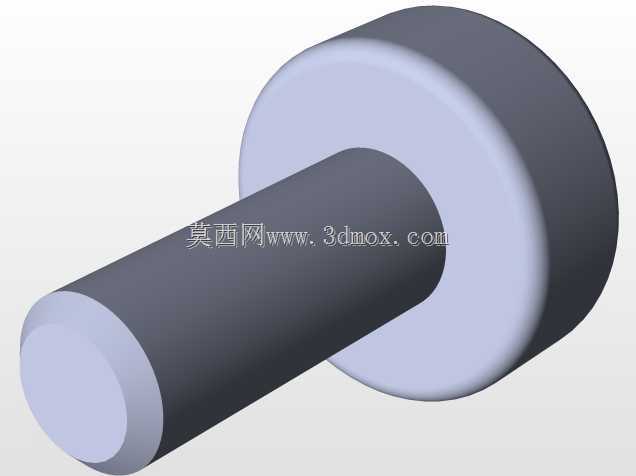

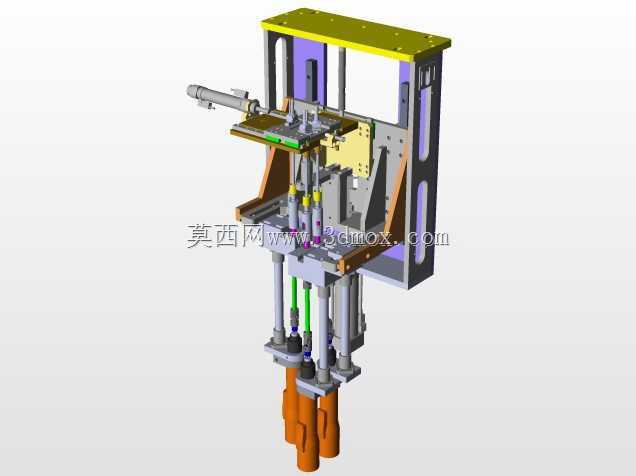

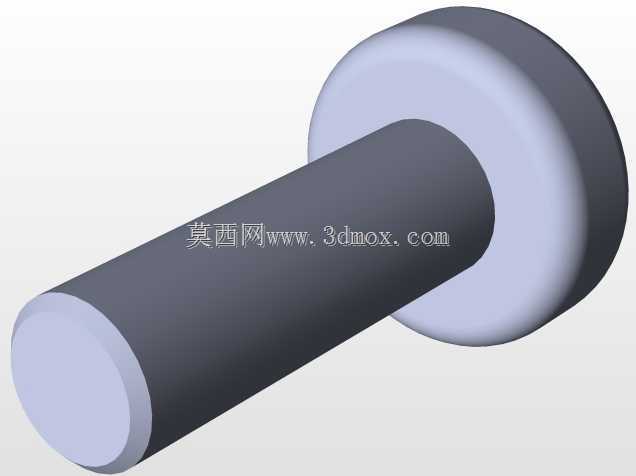

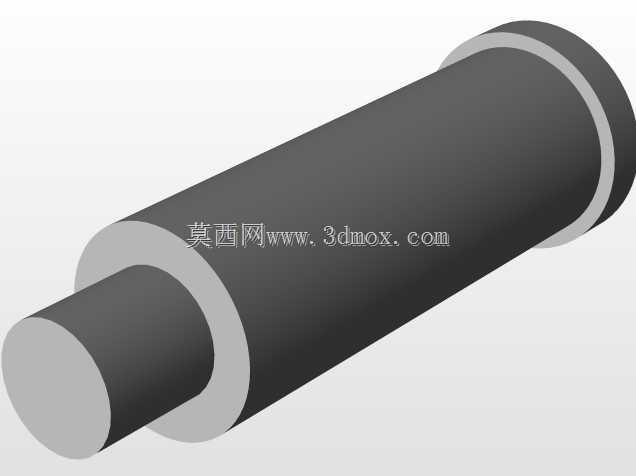

　　在消费电子、小家电、汽车电子零部件的批量装配产线中，螺丝锁附是占比极高的装配工序，传统人工锁附存在扭矩一致性差、漏锁浮锁率高、人力成本居高不下的痛点，六轴自动装配螺丝机正是为解决这类多工位、多螺丝点位的高效锁附需求开发的专用设备，本次呈现的是该设备锁附执行端的核心传动轴结构。从实际产线运行逻辑来看，该轴件承担着电批扭矩传递、吸嘴导向、批头行程限位的核心作用，设计阶段首先要匹配六轴联动的运动边界，单轴的径向跳动量控制在0.02mm以内，才能保证批头与螺丝帽的精准对位，避免锁附过程中出现滑牙、偏位的问题。结构上采用阶梯轴设计，上部大直径圆柱段为安装基准段，侧面开设的长条形通槽用于配合行程开关实现批头下压行程的硬限位，

　　同时预留的真空吸附通道贯穿轴体内腔，可在锁附前通过负压吸附螺丝，实现螺丝从供料器到锁附点位的自动转运，无需额外的夹取机构，大幅压缩单颗螺丝的锁附节拍。下部小直径轴段为批头安装段，侧面的径向小孔用于紧定螺钉固定批头，可根据不同规格的螺丝快速更换对应批头，适配M1-M6范围内不同规格的十字、内六角、梅花槽螺丝锁附需求。安装边界上，上部基准段的外径与设备Z轴滑台的安装孔采用H7/g6的间隙配合，保证轴件上下滑动的顺畅度，同时不会出现径向窜动，轴件总行程根据常见产品的锁附深度设计为40mm，可覆盖绝大多数消费电子类产品的外壳锁附、PCB板锁附的深度需求。设计过程中还充分考虑了长期运行的耐磨需求，基准段外圆做了高频淬火处理，

　　表面硬度达到HRC45-50，降低与滑台导套长期往复滑动的磨损量，长槽的边缘做了R0.5的倒角处理，避免长期与限位块碰撞产生应力集中导致的开裂问题。从产线适配性来看，该轴件可直接替换同类型六轴螺丝机的磨损轴件，也可作为新设备开发的标准执行轴模块使用，配合伺服下压模组可实现扭矩、下压行程、锁附速度的多段参数控制，锁附良率可稳定保持在99.5%以上，单轴锁附节拍最快可达0.8秒/颗，相比单轴锁附设备效率提升4倍以上，尤其适合需要同时锁附多颗不同规格螺丝的产品装配场景，在实际使用中可根据产品的螺丝点位分布调整六轴的相对间距，适配不同尺寸的产品工装，无需对轴件本身做结构修改，具备较强的通用性。
