电子设备散热防护用钣金散热器盖板结构

　　在消费电子及小型通讯终端的结构设计中，散热盖板是兼顾内部器件防护与通风散热效率的关键结构件，这类部件的设计往往需要在结构强度、通风率、装配适配性三者间找到平衡，本次设计的散热器盖板，主要适配小型手持通讯终端的散热模组外侧安装需求，直接覆盖在终端背部的散热鳍片与导热组件外侧，既避免外界灰尘、水渍直接接触内部散热结构，也能通过规整的通风孔道引导气流穿过散热鳍片，带走芯片工作产生的热量。从实际使用场景来看，这类盖板常应用在需要长时间高负载运行的手持通讯设备上，设备在持续进行信号传输、数据运算时，主芯片与射频模块的发热量会持续攀升，若散热通道被遮挡或防护结构阻碍气流流通，很容易触发设备的过热降频机制，影响通讯稳定性，因此盖板的开孔率、

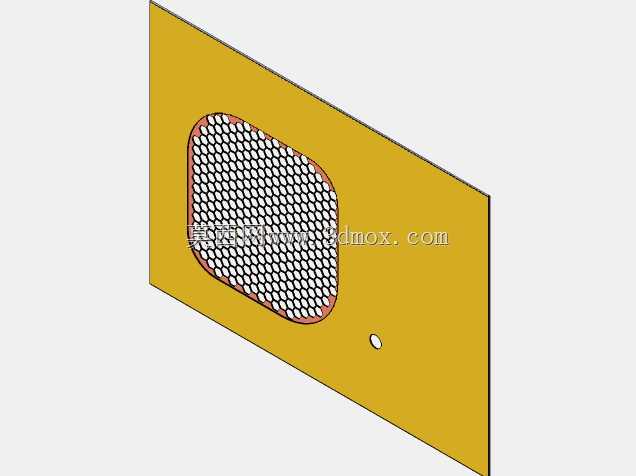

　　开孔排布方式，是设计阶段最先需要敲定的核心参数。本次设计的盖板采用薄板钣金结构，整体为矩形平板形态，边缘做了小尺寸的圆角过渡，避免装配时刮伤设备外壳或操作人员手部，盖板主体的通风区域采用密集的正六边形蜂窝状开孔排布，这种开孔形式相比同开孔率的圆形孔，拥有更好的结构刚性，在薄板厚度较薄的情况下，也能避免盖板受挤压出现凹陷变形，同时蜂窝状的孔道排布可以让气流通过时的紊流更少，风阻更低，能让散热风扇带动的气流更均匀地穿过盖板，覆盖整个散热鳍片的表面，不会出现局部区域通风不足导致的散热死角。盖板的非开孔区域预留了两个小型定位安装孔，孔位位置与设备中框的安装柱完全对应，装配时可以先通过定位孔完成盖板的预定位，再通过卡扣或者微型螺丝完成固定，

　　安装公差控制在0.1mm以内，避免盖板安装后出现偏移，遮挡通风区域或者与内部散热组件产生干涉。从结构建模的逻辑来看，设计时先确定盖板的整体外轮廓尺寸，严格匹配对应设备的背部安装凹槽边界，保证盖板安装后与设备外壳表面齐平，不会出现凸起或者凹陷影响握持手感，之后在盖板对应内部散热鳍片的区域划定通风开孔范围，开孔区域的边缘与散热鳍片的边缘保留2mm的安全距离，避免加工误差导致开孔偏位露出内部结构，再在开孔区域内排布蜂窝状通孔，单孔的直径控制在1.2mm，既可以保证足够的通风面积，也能阻挡外界较大尺寸的灰尘、碎屑进入设备内部，降低内部散热鳍片积灰的概率。盖板的内侧设置了一圈高度0.8mm的限位凸筋，凸筋的位置刚好卡在设备中框的密封槽内，

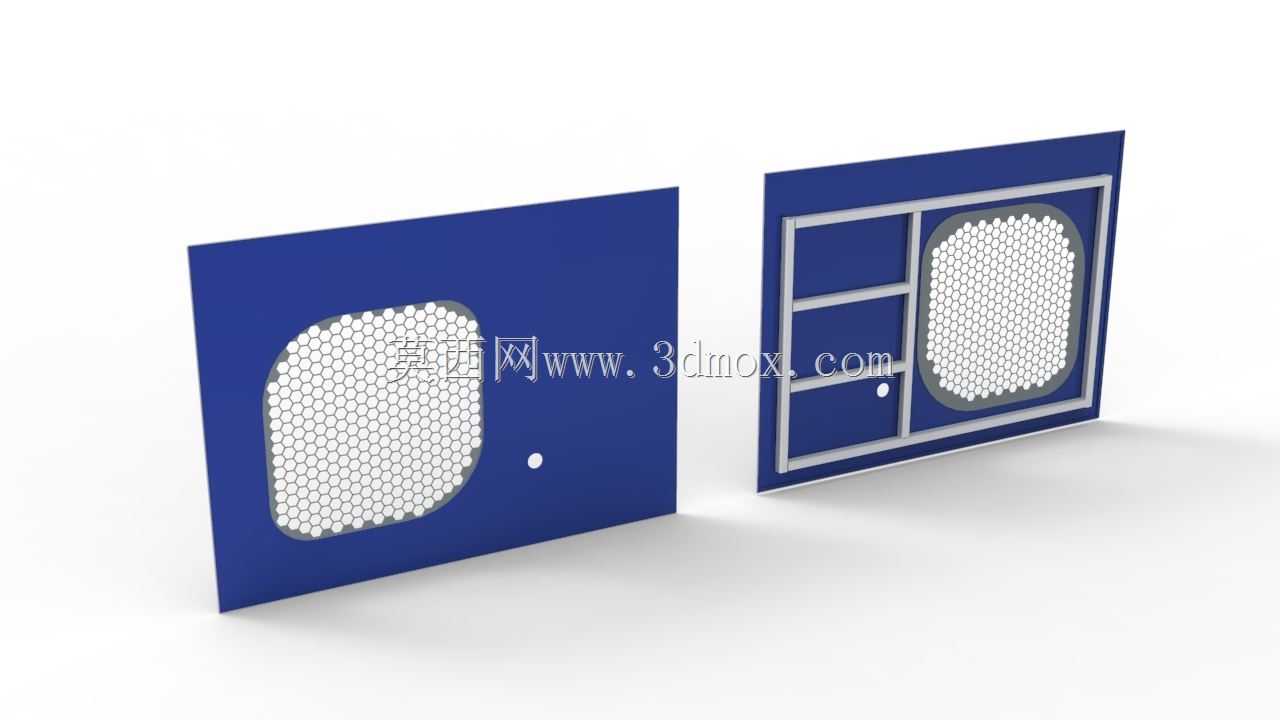

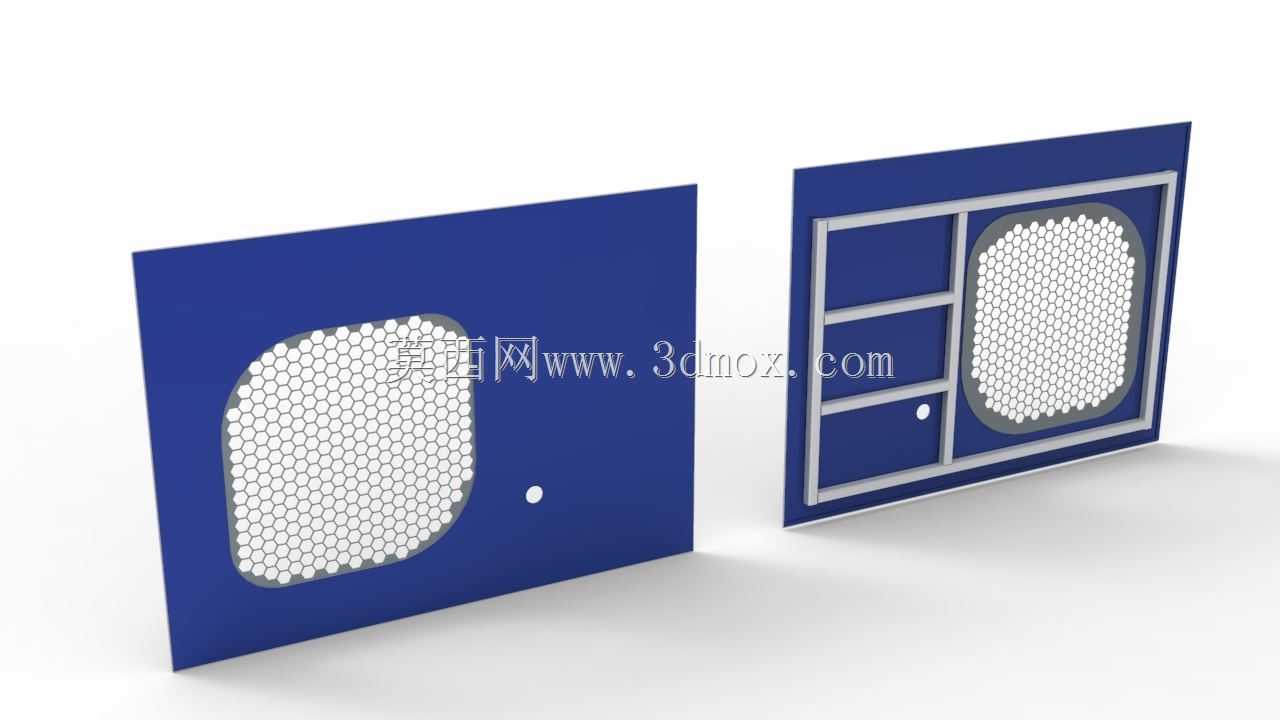

　　装配时可以在凸筋处粘贴薄型泡棉密封条，提升盖板与中框之间的贴合度，避免汗水、溅落的水滴从盖板缝隙渗入设备内部，提升设备的日常使用防护能力。考虑到钣金加工的工艺特性，盖板的所有开孔边缘都做了0.1mm的圆角去毛刺处理，避免加工后残留的锐边割伤装配人员，也防止长期使用过程中锐边划破密封泡棉影响防护效果，盖板的表面采用哑光蓝色喷塑处理，既可以提升金属薄板的耐锈蚀能力，也能避免光滑表面残留指纹，提升设备外观的整体质感。在实际的结构验证环节，这类盖板需要通过跌落测试、挤压测试验证结构强度，确保1米高度自由跌落至水泥地面时，盖板不会出现开裂、变形脱落的情况，同时还要通过风洞测试验证不同开孔率下的通风阻力，平衡散热效率与结构强度的关系，本次设计的盖板在保证0.5mm薄板厚度下，整体抗挤压能力可以满足日常使用的受力需求，通风率达到62%，完全可以覆盖对应设备高负载运行时的散热需求，不会因为盖板的风阻导致散热效率下降超过5%。另外在装配兼容性上，盖板的安装孔位采用通用化设计，除了适配对应型号的通讯终端，也可以通过调整安装卡扣的形式，适配同尺寸的小型工控板、便携检测设备的散热窗口防护，只需要微调外侧轮廓的圆角尺寸，就可以匹配不同设备的外壳弧度，具备一定的结构复用性。
