带轮式可移动迷你金属火炮结构设计

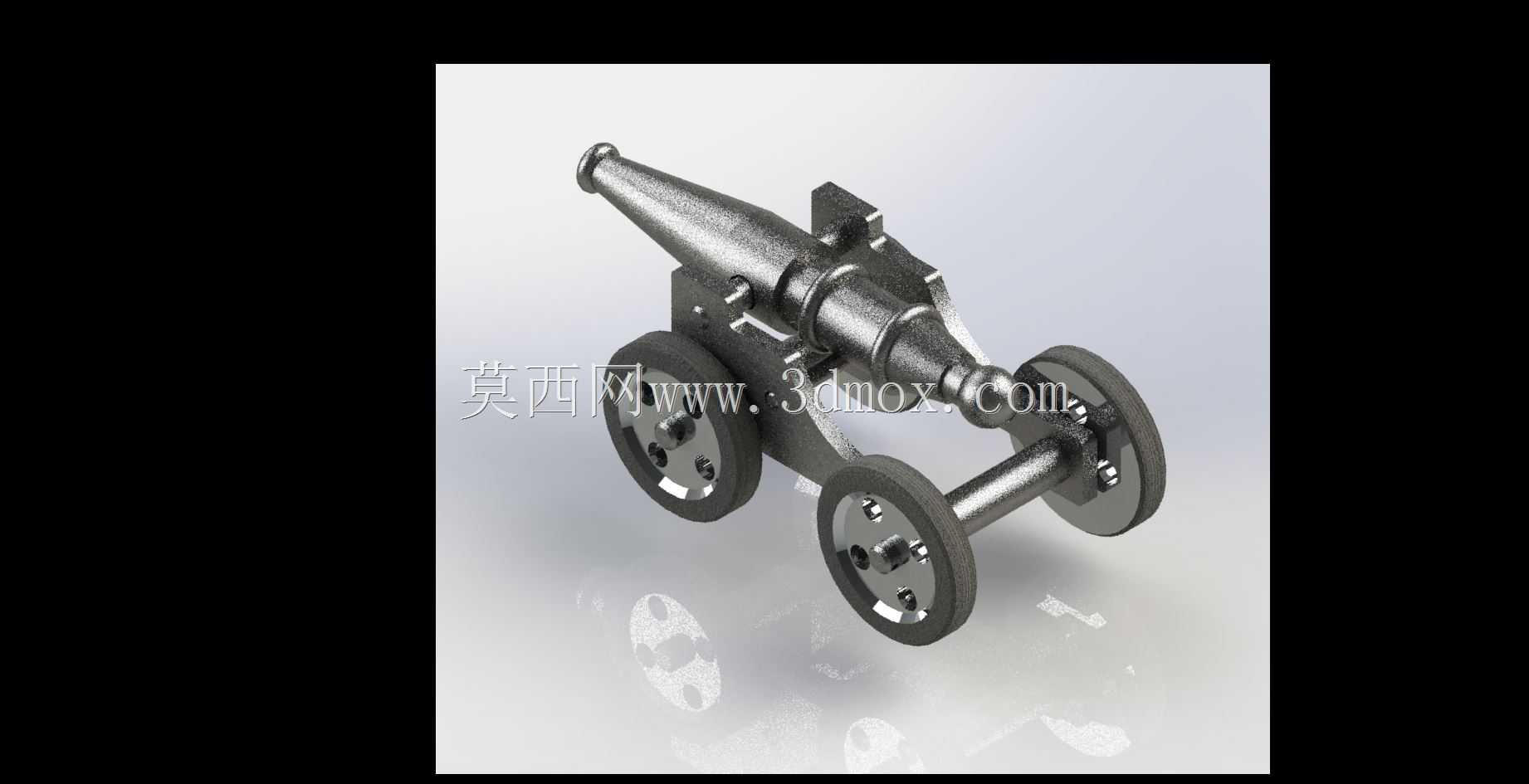

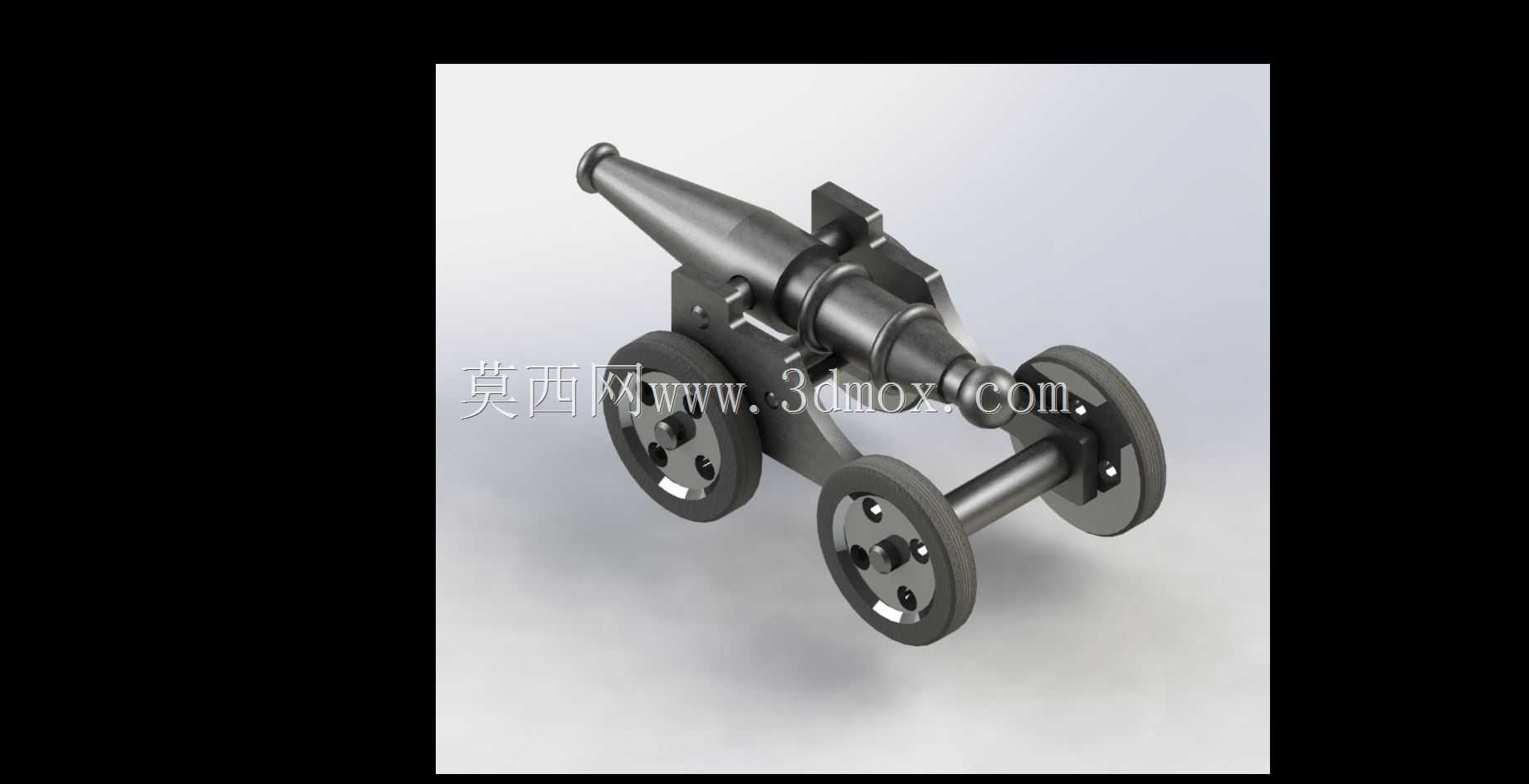

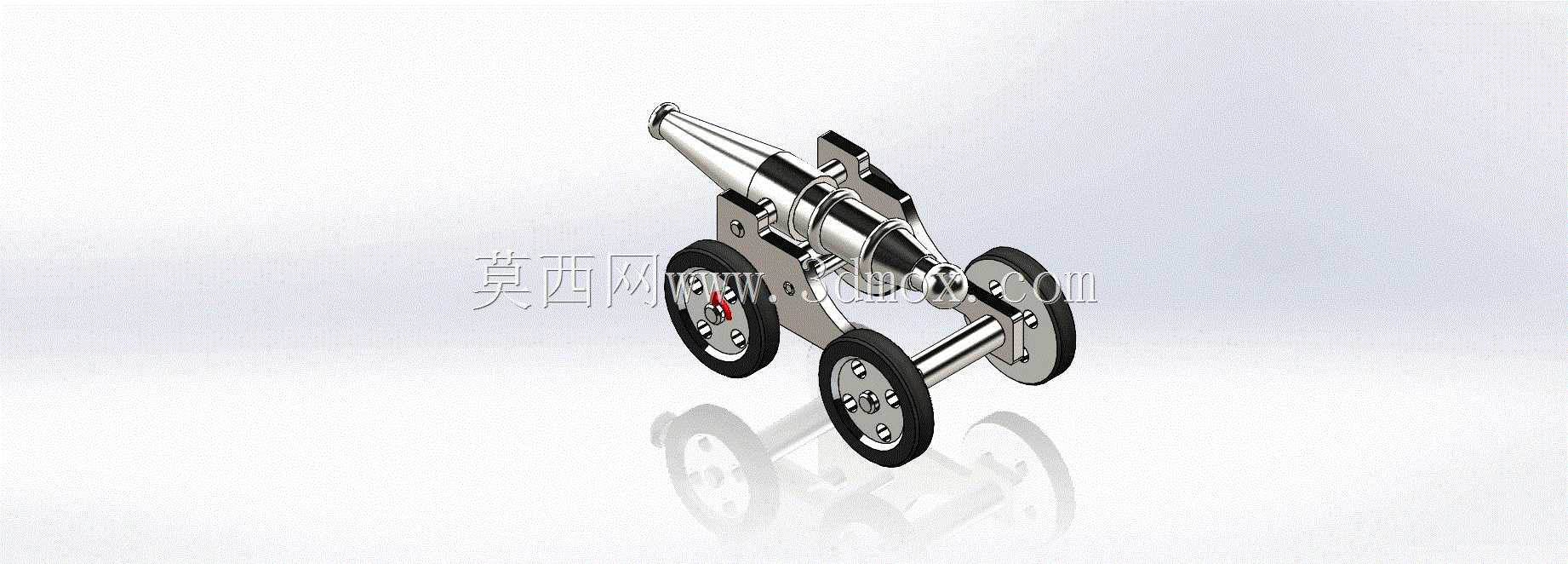

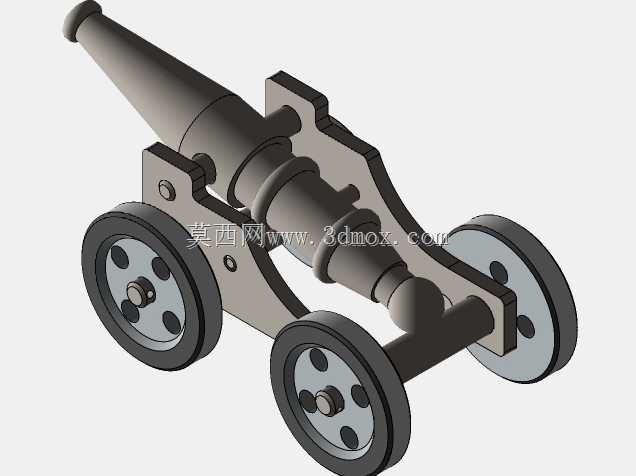

　　这款轮式迷你火炮结构的设计，最初的构思来源于对经典老式野战火炮结构的微缩还原，在做结构拆解的时候，首先要处理的是炮身与炮架的连接受力问题，不同于大尺寸火炮需要承受大当量发射载荷，微缩结构的受力集中在炮管与炮耳的连接位置，因此在建模时特意将炮耳轴与炮身的配合段做了加长处理，避免转动过程中出现卡滞或者结构变形的问题。从实际应用场景来看，这类微缩金属结构既可以作为机械结构教学的演示教具，帮助初学者理解轴类配合、轮组行走、铰接支撑的基础机械原理，也可以作为工艺摆件用于工业风场景的陈设，部分手工爱好者也会基于这类结构做二次改装，增加击发结构做成可发射软质弹丸的休闲玩具。在功能特性的设计上，整个结构分为炮管组件、摇架组件、轮组行走组件、

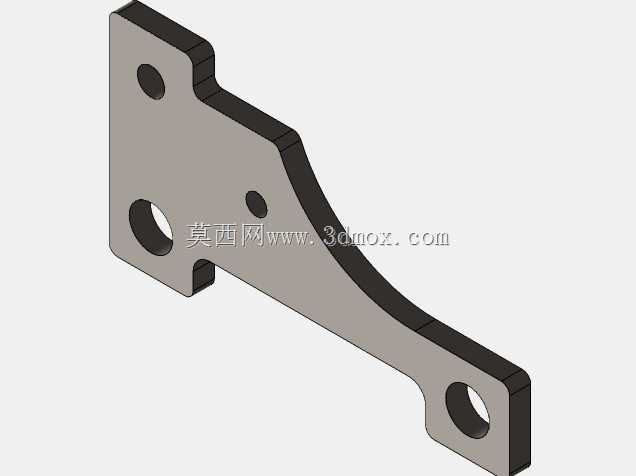

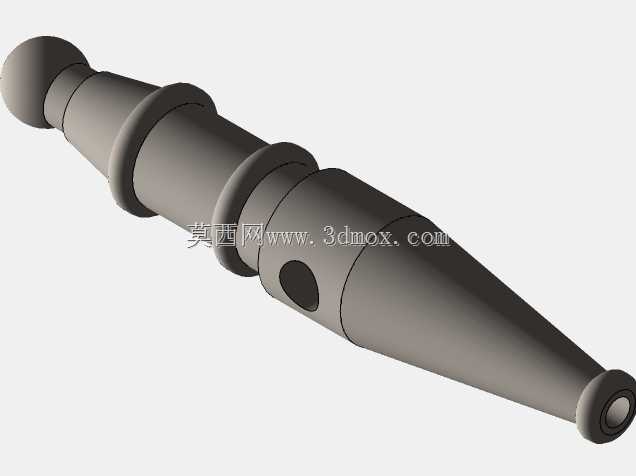

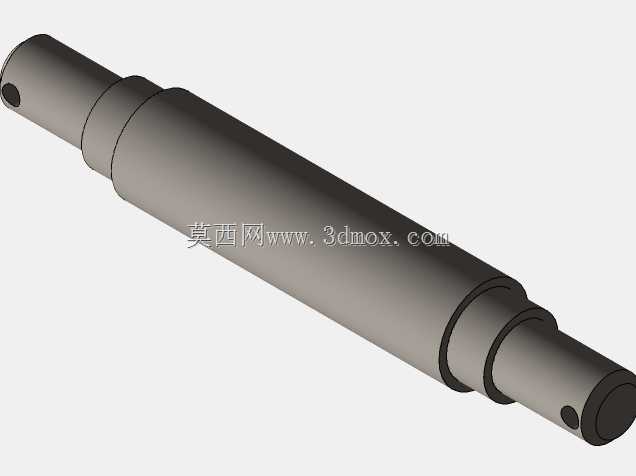

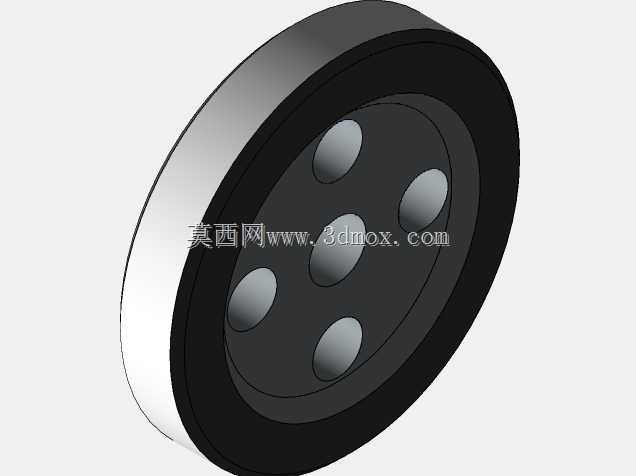

　　支撑尾架四个部分，炮管部分采用阶梯轴式的外形设计，从炮口位置到炮尾位置逐步增大外径，既还原了真实火炮的炮管壁厚变化逻辑，也在微缩尺寸下保证了炮管自身的结构刚度，不需要额外增加加强筋就能避免细长结构的弯曲变形。摇架部分承担炮管俯仰转动的导向和支撑作用，两侧的耳轴孔与炮耳采用间隙配合，预留了0.1mm的装配间隙，既保证转动顺畅，也不会出现俯仰过程中的旷量过大问题；摇架下方与轮组支架的连接采用刚性固定，四个车轮分别通过独立的轮轴安装在支架两侧，车轮采用橡胶外圈加金属轮毂的结构设计，在微缩尺寸下模拟真实火炮轮胎的缓冲效果，同时保证整个装置放置在平面上时不会出现打滑或者倾斜的问题。设计过程中特意调整了整体的重心位置，

　　将炮尾部分的配重块结构整合到炮尾的连接座里，使得整个结构在最大俯仰角度下，重心依然落在四个车轮的支撑边界范围内，不会出现炮口上抬时整体后翻的问题。外形尺寸方面，整个结构的长度控制在120mm左右，宽度控制在60mm，炮管处于水平状态时整体高度为55mm，所有的安装边界都做了圆角处理，避免尖锐棱角带来的安全隐患，轮轴的伸出长度没有超过车轮的外侧端面，保证放置时轮轴不会与接触面产生刮擦。在结构细节的处理上，炮管侧面的准星和照门都做了等比例微缩，虽然是微缩结构，但依然保留了真实火炮的瞄准结构特征，轮组的轮毂上做了螺栓孔的细节刻画，还原真实火炮车轮的装配结构，支撑尾架的末端做了圆弧过渡，在调整炮身俯仰角度的时候，

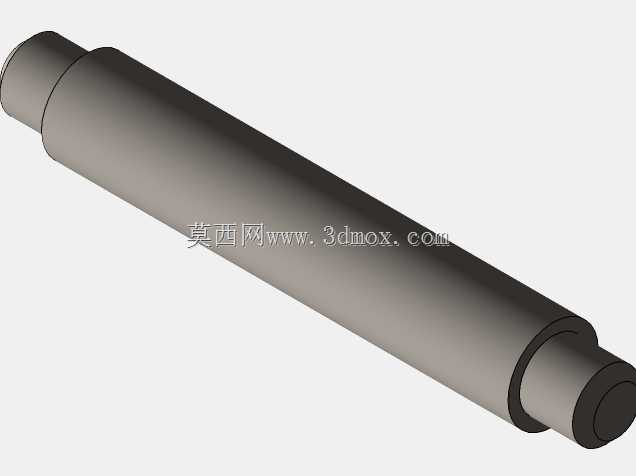

　　尾架不会与放置平面产生硬接触刮擦。建模过程中所有的配合面都做了公差匹配，比如轮轴与车轮内孔的配合采用基孔制的间隙配合，炮耳与摇架孔的配合同样预留了合理的装配间隙，不需要后期做打磨修整就能完成装配；所有的零件都采用壁厚均匀的设计，最小壁厚控制在1.5mm，满足3D打印或者金属精密铸造的工艺要求，不会出现壁厚过薄导致的零件断裂或者铸造缺陷。不同于很多简化版的迷你火炮模型，这款结构保留了真实火炮的核心运动逻辑，炮身可以绕耳轴做-5度到30度的俯仰调整，轮组可以自由转动，推动整个结构在平面上移动，没有做多余的装饰性结构，所有的外部结构都对应真实火炮的功能部件，既保证了结构的仿真度，也控制了整体的零件数量，整个装置一共只有12个独立零件，装配流程简单，不需要复杂的工装就能完成整体组装。在做结构校验的时候，特意对整体的受力做了模拟分析，当炮管处于最大仰角时，耳轴位置的最大应力远低于常用工程塑料或者锌合金材料的屈服强度，日常摆放或者把玩过程中不会出现结构损坏的问题；车轮的轮轴位置做了限位结构，车轮安装后不会出现轴向窜动，不需要额外加装卡簧或者紧固件就能固定车轮位置，简化了装配步骤。
