带挂孔扁形导流漏斗结构设计

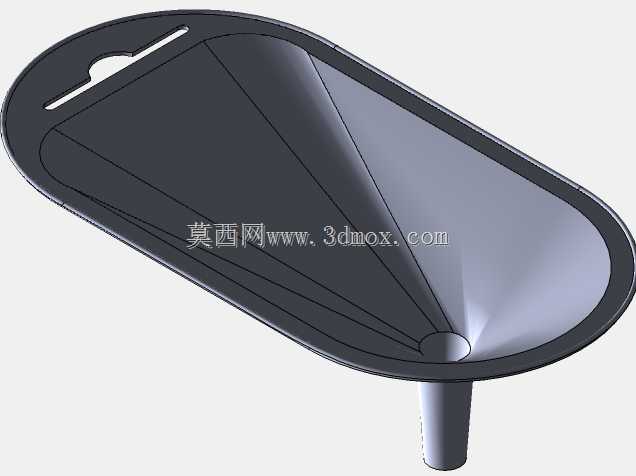

　　这款扁形带挂孔的漏斗结构，在小容量流体分装、实验室试剂转移、小型加工工位切削液加注这类场景中适配性极强，区别于传统圆形漏斗的大占用空间设计，扁形的斗身结构可以适配狭窄的加注工位，比如设备侧壁的狭长注液口、小型试剂瓶的窄颈入口，不会因为斗身直径过大出现对位偏差、流体外溢的问题。斗身上部的挂孔结构是设计里的实用细节，在工位闲置时可以直接挂在工位旁的挂钩、工具挂板上，不需要额外占用操作台平面空间，也能避免斗身接触台面造成残留流体污染台面，挂孔旁的窄槽结构还可以配合扎带、挂绳使用，在移动作业场景下可以直接挂在作业人员的工具腰带上，随取随用不需要额外手持收纳。从功能设计逻辑来看，斗身的内壁做了连续的渐变导流面，

　　从上部的扁形宽口平滑过渡到底部的圆形出料嘴，整个内壁没有突兀的折角或者台阶，流体在斗内流动时不会出现紊流、残留挂壁的问题，对于粘度稍高的润滑脂、切削液这类介质，也能顺着导流面完全流出，不会在斗内残留造成介质浪费或者不同介质交叉污染。出料嘴的长度做了适配性设计，伸出的长度可以直接伸入常规的注液口内3-5mm，加注过程中流体顺着出料嘴内壁直接流入容器内部，不会顺着注液口外壁流淌，不需要额外擦拭清理外溢的液体。斗身上沿做了外翻的卷边结构，一方面提升了整个斗身的结构强度，即使手持加注时施加一定的按压力，斗身也不会出现变形凹陷，另一方面外翻的边缘可以在加注时贴合容器口的外缘，起到临时定位的作用，不需要全程手扶对位就能保持加注位置稳定。

　　从安装和使用边界来看，这款漏斗的整体厚度控制在20mm以内，扁形斗身的最大宽度为120mm，长度为180mm，出料嘴的外径为8mm，可以适配内径10mm以上的各类注液口、容器口，挂孔的内径为15mm，可以适配常规工位上直径12mm以内的挂钩、挂钉，不需要额外定制配套的挂装配件。在结构建模的过程中，整个斗身采用薄壁抽壳的设计逻辑，壁厚均匀控制在1.5mm，既保证了结构强度满足日常手持加注的受力需求，也不会因为壁厚过大造成整体重量过高，长时间手持作业也不会出现手部疲劳。导流面的曲面过渡采用G2连续的曲面构建方式，曲面之间的衔接顺滑无棱线，在实际注塑加工或者3D打印制作时，不会出现曲面断层、壁厚不均的问题，

　　脱模或者打印支撑去除后不需要额外打磨内壁就能获得顺滑的导流面。斗身底部和出料嘴的衔接位置做了小圆弧过渡，避免了直角位置的应力集中，即使不小心掉落或者受到外力挤压，衔接位置也不会出现开裂的问题。在实际工位应用中，这类扁形漏斗还可以适配小型零件的清洗导流作业，将清洗后的小型零件放在斗内，清洗液可以顺着导流面从出料嘴流出回收，不会出现积液残留的问题，挂孔结构也可以在清洗后直接挂起沥干，不需要额外放置沥水架。不同于常规圆形漏斗只能适配大口径容器的局限，这款扁形结构的漏斗可以伸入狭长的设备间隙内完成加注作业，比如自动化设备内部的狭窄注油点，不需要拆解周边的防护结构就能完成润滑油加注，大幅降低日常设备维护的操作难度。整个结构没有多余的复杂特征，所有的曲面和结构都围绕导流、收纳、适配狭窄场景这几个核心功能设计，没有冗余的装饰性结构，在加工制作时的工艺难度很低，不管是采用注塑批量生产还是单件3D打印制作，都能快速获得合格的成品，结构的容错率很高，即使尺寸存在小范围的加工误差，也不会影响核心的导流和挂装功能。
