双轮传动微型热风发生装置结构设计

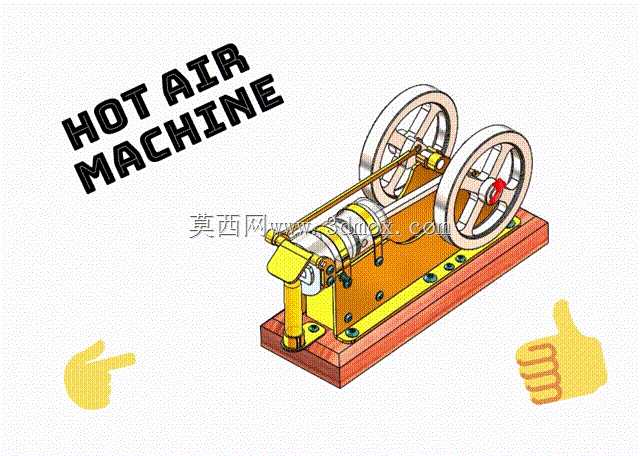

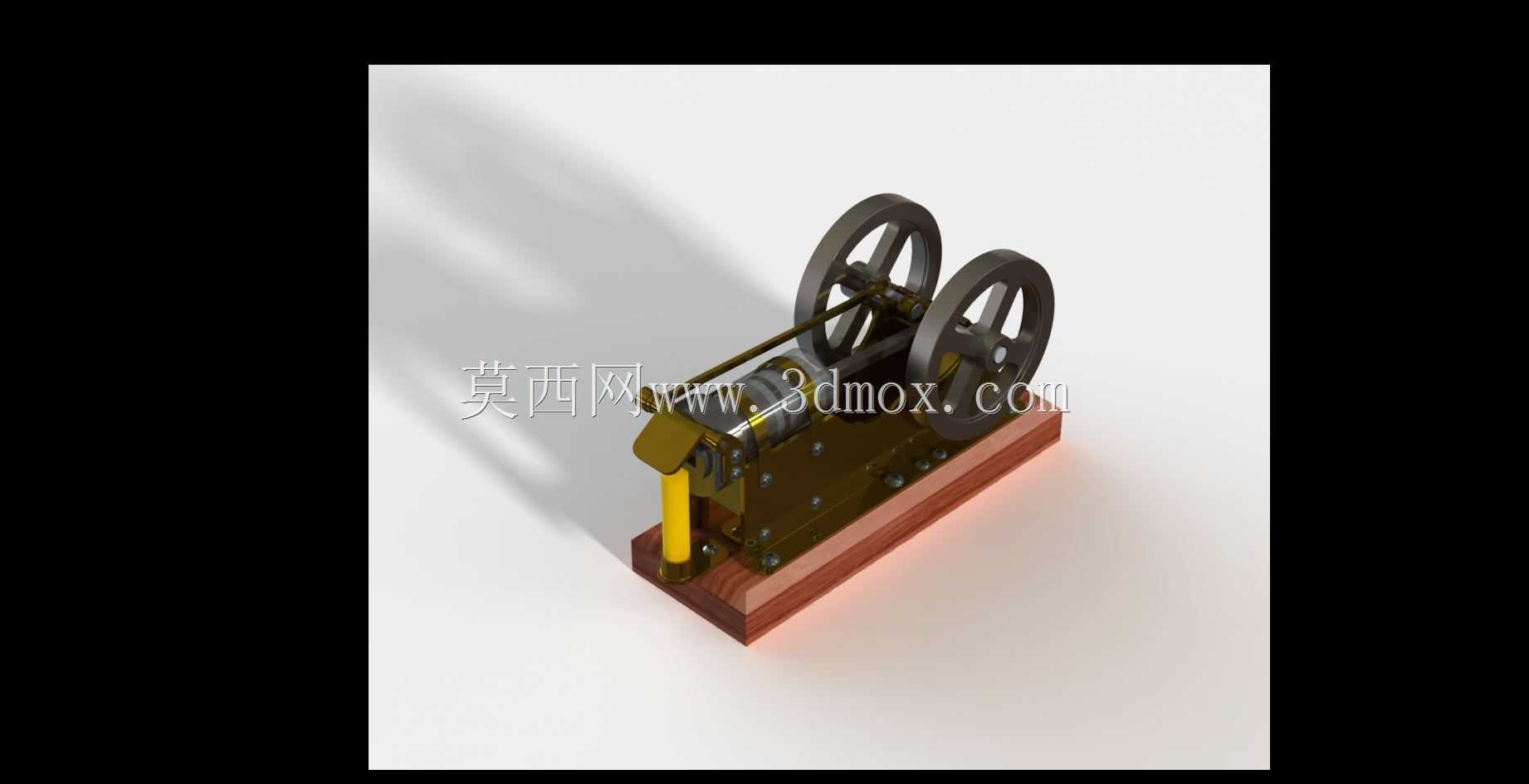

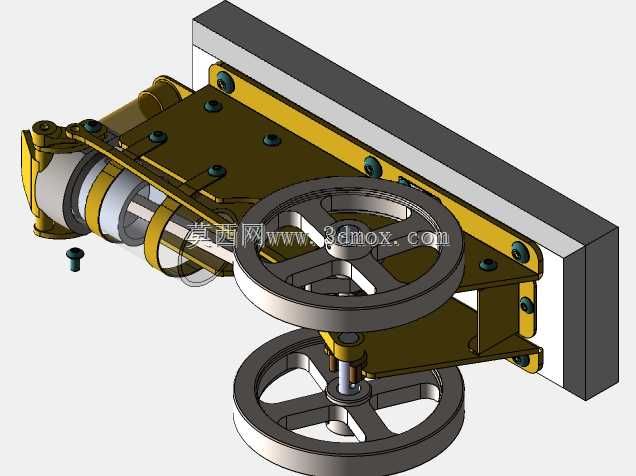

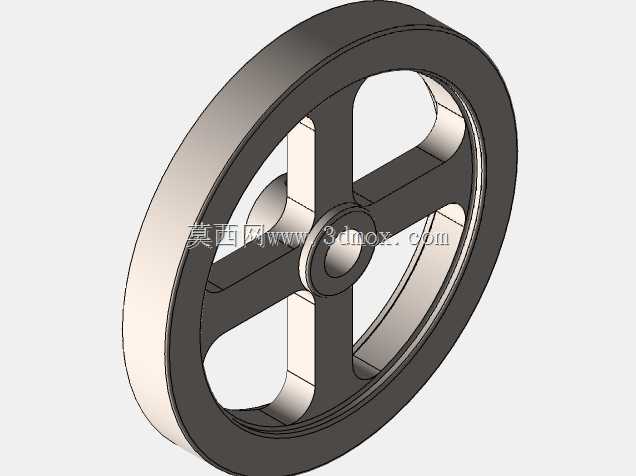

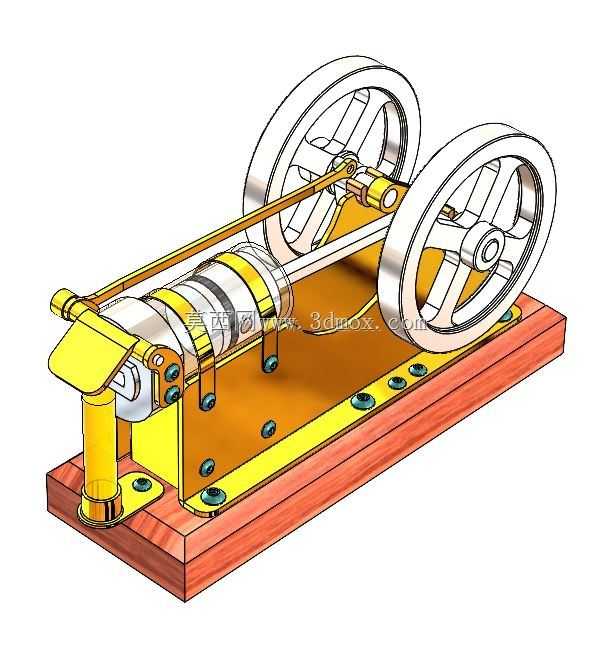

　　这类微型热风发生装置，常被用于小型工件的局部加热烘干、实验室小空间恒温送风、精密电子元器件焊接后的余温固化，也可适配小型流水线的工位级热风辅助工序，相比工业级大型热风设备，它的占地空间极小，能直接固定在桌面级工作台架上，不需要额外搭建大型安装基座，适配小批量试制、手工工坊作业这类对热风输出量要求不高，但对设备占位、操作灵活性有要求的场景。从结构布局来看，整机采用卧式双轮传动布局，两个大直径带轮通过传动连杆连接，将动力传递至前端的热风发生腔体，带轮的辐条采用镂空式设计，在保证轮体结构强度的前提下，尽可能降低转动惯量，减少动力输入时的启动负载，轮体与转轴的配合处预留了标准轴承安装位，可直接适配常规深沟球轴承，降低后期维护的配件选型难度。

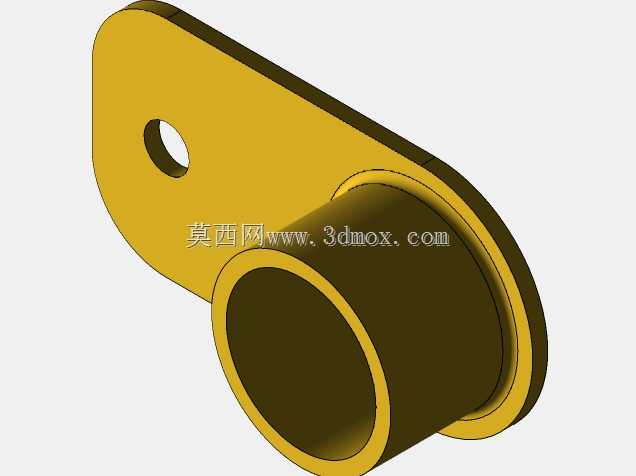

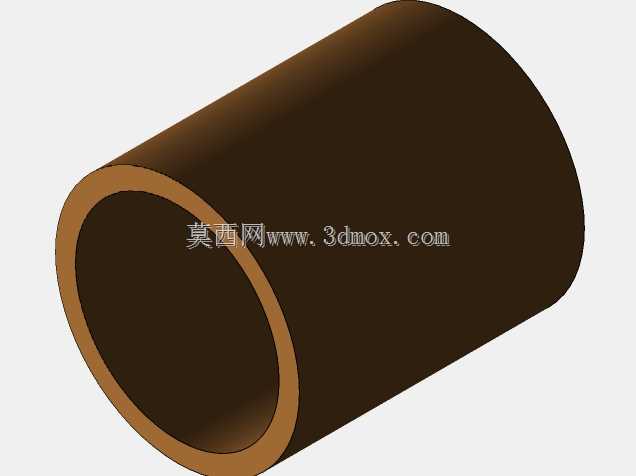

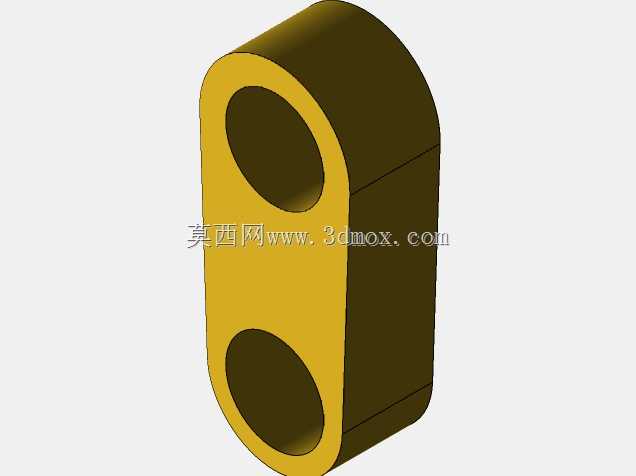

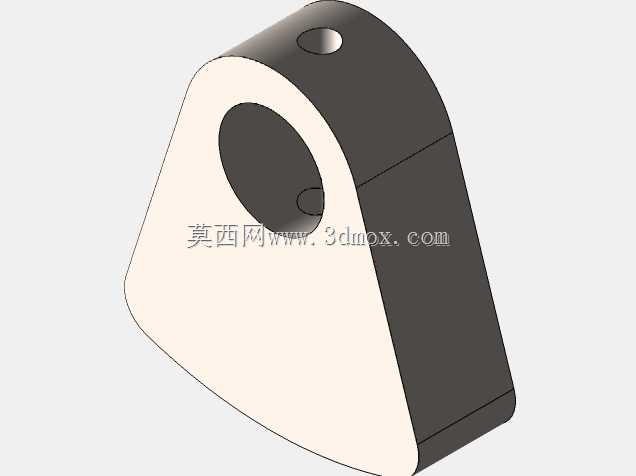

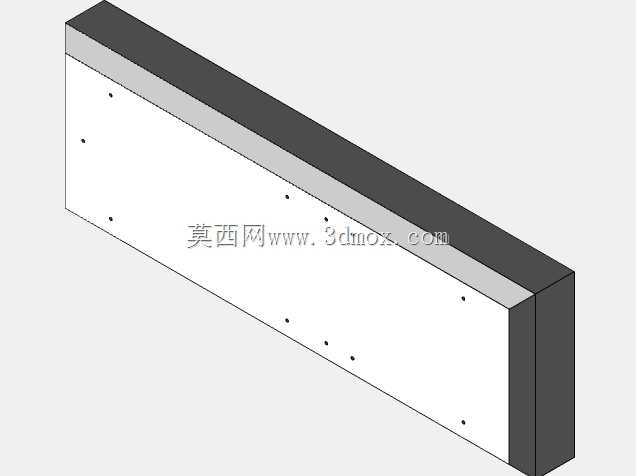

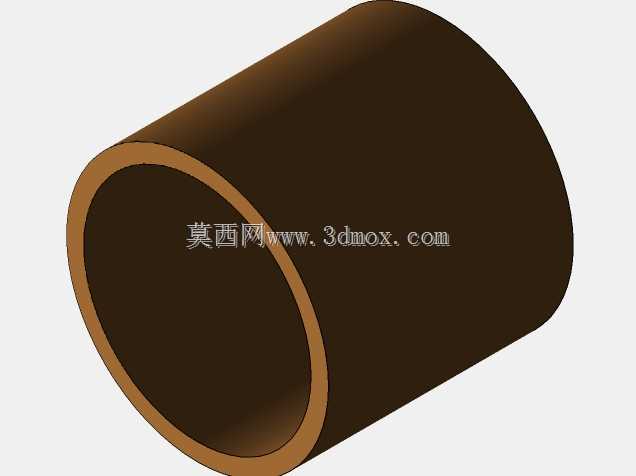

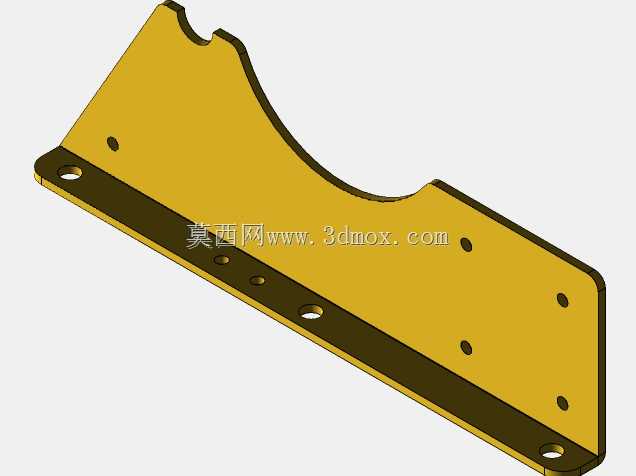

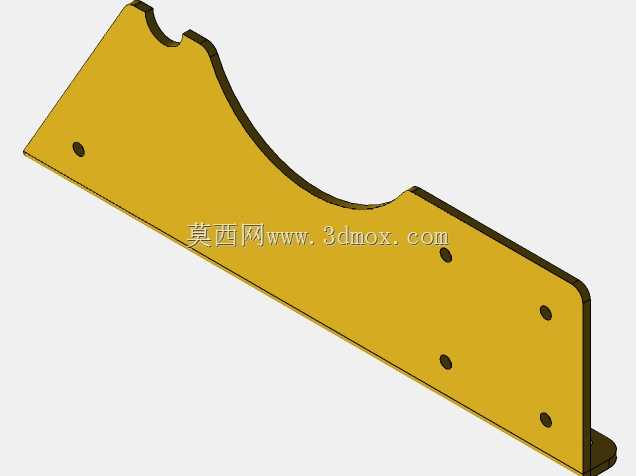

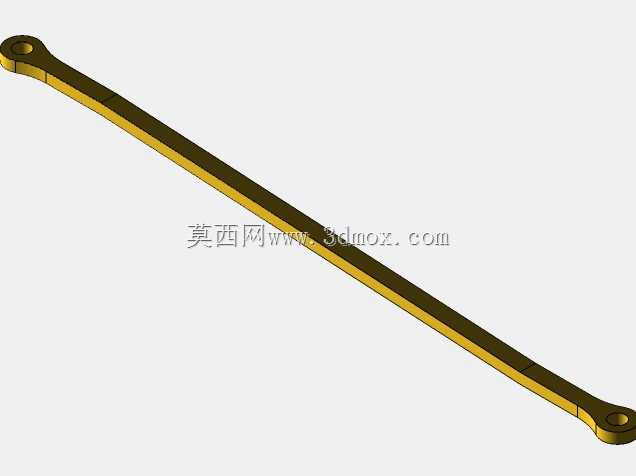

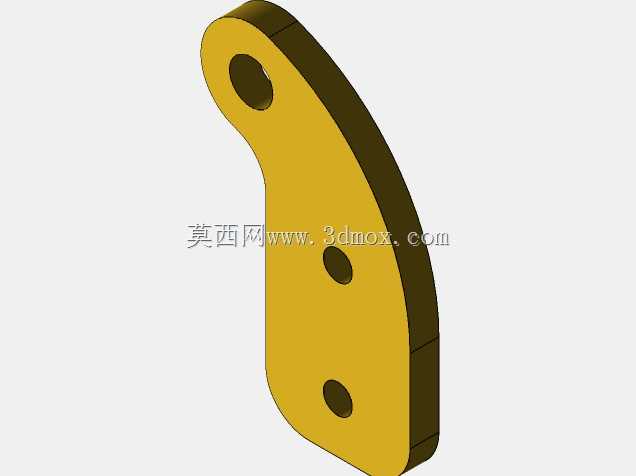

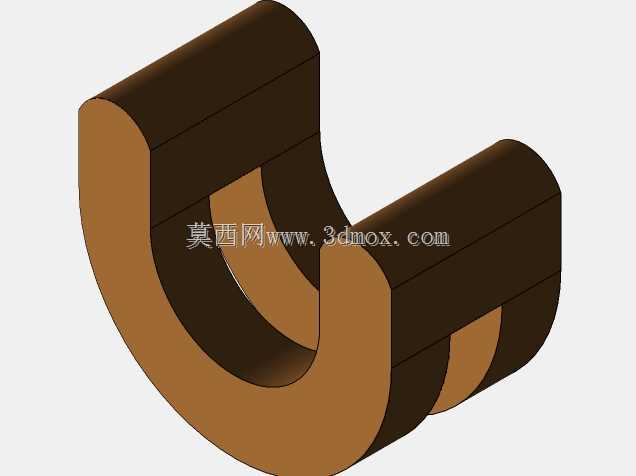

　　底座采用实木与金属框架结合的形式，底部的木质承托板做了倒角处理，边缘无尖锐棱角，金属框架通过内六角螺栓与木质底座固定，每个螺栓连接位都预留了沉孔，避免螺栓头突出影响安装平面的平整度，整个底座的安装边界控制在极小范围内，不需要额外预留过多的操作避让空间，可直接通过底部的四个安装孔固定在工作台面，安装时只需要保证输入动力轴的同轴度误差在允许范围内，即可正常运行。热风发生腔体采用圆柱形筒身设计，筒身外侧做了散热鳍片结构？不对，实际结构中筒身与传动端的连接采用了密封式轴承座，避免热风从转轴连接处泄漏，筒身的出风口做了缩口处理，能够提升热风输出的流速，让热风集中作用在目标区域，减少热量的无效扩散。传动部分的连杆采用黄铜材质加工，耐磨性能优异，

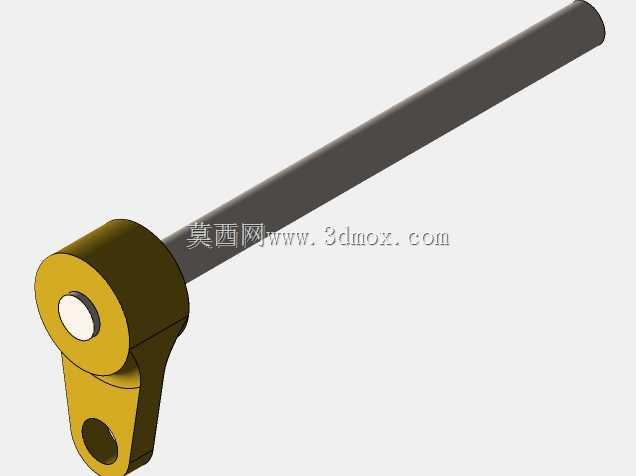

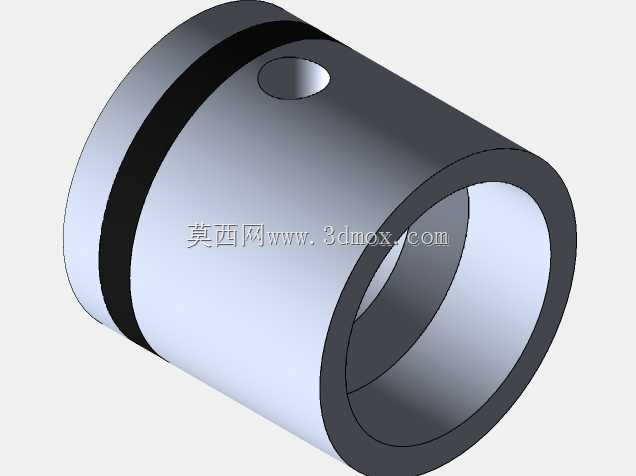

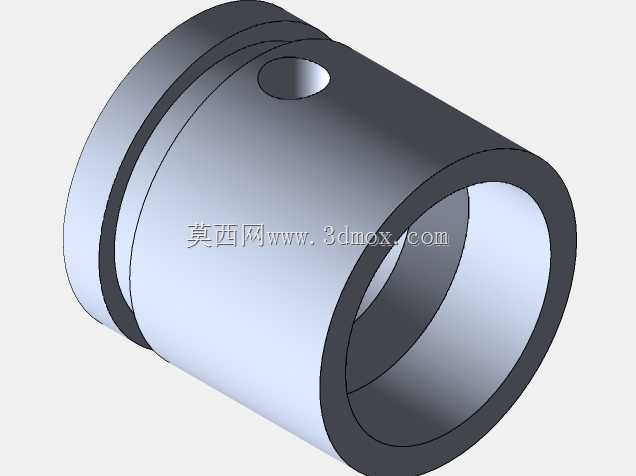

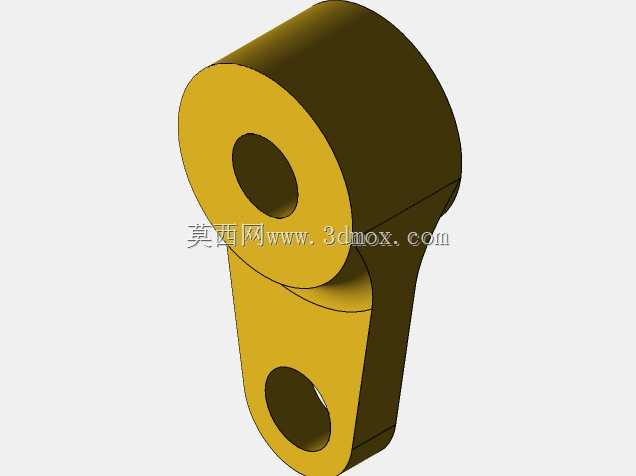

　　长期往复运动下的磨损量极小，不需要频繁更换传动部件，连杆与带轮、活塞组件的连接位置都采用了销轴铰接结构，铰接处预留了润滑脂加注间隙，日常维护时只需要定期加注少量润滑脂，即可保证传动过程无卡滞。设计过程中，首先要确定整机的动力输入参数，匹配带轮的直径比，保证传动比处于合理区间，让热风腔体内部的送风活塞能够以合适的频率往复运动，既保证足够的送风量，又不会因为运动频率过高导致部件磨损加快。其次要考虑整机的重心分布，两个大直径带轮布置在整机的后侧，热风腔体布置在前侧，重心落在底座的中心区域，设备运行时的振动幅度极小，不需要额外加装减震脚垫也能保持稳定。在安装边界的考量上，整机的宽度、高度、长度都控制在桌面级设备的合理范围内，

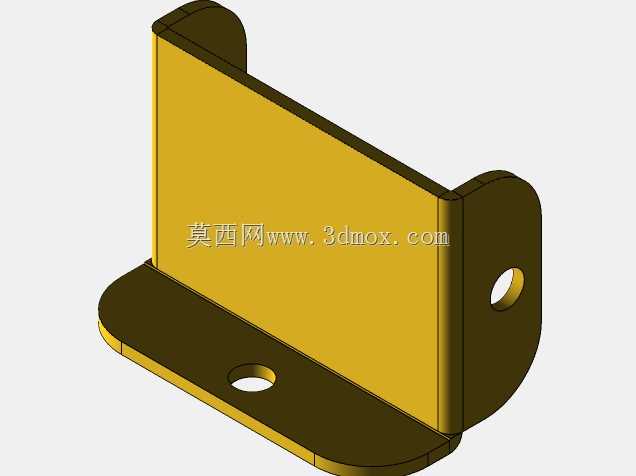

　　左右两侧的带轮外侧预留了手指避让空间，操作时不会被运动部件剐蹭，前端的出风口位置预留了工件放置的操作空间，不需要额外加装延长风嘴即可满足近距离加热的需求。另外，整机的所有外露运动部件都做了安全距离设计，带轮的边缘与底座侧边的距离足够，不会在运行时卷入杂物，传动连杆的运动轨迹外侧没有突出的尖锐结构，即使操作人员误触也不会造成严重的机械伤害。从功能实现来看，这套结构通过双轮的圆周运动转化为活塞的往复运动，带动腔体内部的空气流动，配合腔体内部的加热组件即可输出稳定温度的热风，送风的压力与带轮的转速直接相关，可通过调整输入动力的转速来灵活调整送风量，适配不同的加热工艺需求。在结构细节上，每个连接螺栓的规格都采用统一的标准件，拆装时只需要对应规格的内六角扳手即可完成全机拆解，不需要配备特殊工具，后期维护的便利性较高。筒身与底座的连接采用可拆卸式支架固定，当需要更换不同规格的热风腔体时，只需要松开支架上的固定螺栓即可完成替换，不需要改动整体传动结构，拓展性较强。
