船用伸缩式登船接驳踏板结构

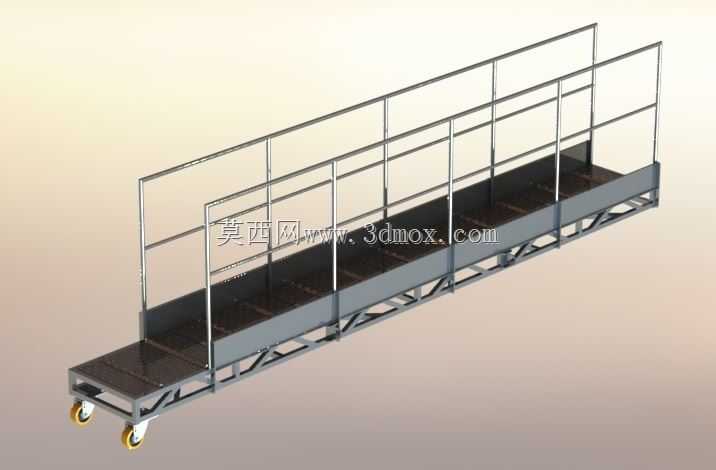

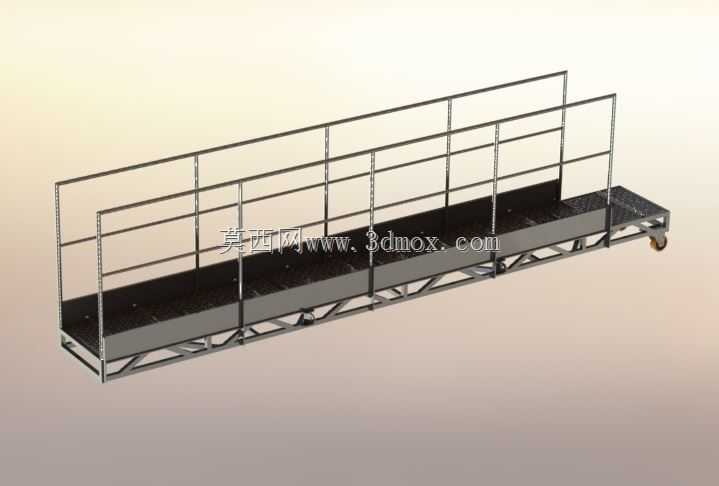

　　在港口运维、船舶靠泊作业、海上平台人员转运场景中，登船接驳装置是连接岸基与船舶甲板、不同作业平台之间的核心通行构件，这套伸缩式登船踏板结构，主要解决不同水位差、船岸间距动态变化下的人员安全通行问题，避免传统固定式登船梯无法适配间距波动、人员跨跳带来的坠落风险。从结构设计逻辑来看，整套装置采用分段嵌套的滑轨式伸缩结构，主承载框架采用矩形截面型钢焊接成型，作为固定基座端可通过底部安装孔位固定在码头岸台或者船舶舷侧的预留安装基座上，安装边界需要预留至少1.2倍收缩状态长度的后部收纳空间，同时侧向预留不小于150mm的操作维护间隙，避免伸缩动作时与周边舷墙、系缆桩等构件发生干涉。活动段踏板嵌套在主框架的C型导轨槽内，

　　导轨接触面设置有自润滑耐磨衬条，减少伸缩推拉时的摩擦阻力，即使在海边高盐雾、高湿度的作业环境下，也能避免金属构件锈蚀卡滞，保证动作顺畅。踏板表面采用防滑花纹钢板冲压成型，每段踏板的拼接处设置有搭接翻边，完全伸出状态下相邻踏板段的缝隙控制在5mm以内，避免人员通行时鞋跟、工具卡入缝隙造成绊倒风险，踏板两侧设置有可翻折的防护栏立杆，收纳状态下立杆可放平与踏板表面齐平，减少整体收纳体积，伸出使用时立杆翻起后可通过插销结构快速锁定，配合穿设在立杆之间的防护索形成侧向防护，防止人员侧翻坠落。整套装置的伸缩行程可根据实际作业场景的最大间距差调整，常规配置下完全收缩时整体长度约1200mm，完全伸出后有效通行长度可达2800mm，

　　可覆盖0到1500mm的船岸间距动态变化范围，适配潮差变化较大的内河港口、沿海中小型泊位的登船需求，单块踏板的额定承载能力按照单人通行加随身工具的载荷设计，单点静载可满足150kg的承重要求，完全符合港口作业人员通行的安全载荷规范。在结构细节处理上，装置的外伸端设置有橡胶缓冲碰头，当踏板伸出搭接到对面甲板或者岸台时，橡胶碰头可起到缓冲减震作用，避免金属结构直接刚性碰撞造成漆面脱落、结构变形，同时碰头的摩擦系数较高，可防止踏板在船舶小幅晃动时发生滑移脱开。主框架的尾部设置有行程限位块，当活动段踏板完全伸出到设计最大行程时，限位块会与活动段的挡边接触锁止，避免过度拉伸造成结构脱轨，收纳状态下也设置有弹簧插销锁定结构，

　　船舶航行或者装置不使用时，插销插入锁定孔可防止活动段在颠簸状态下意外滑出。设计过程中充分考虑了海边作业的防腐需求，所有金属构件表面均采用热浸镀锌加面漆的双层防腐处理，焊接位置打磨平整后做了防腐补涂，所有转动销轴均采用不锈钢材质，避免长期盐雾侵蚀造成构件锈蚀失效，日常维护仅需要定期在导轨衬条位置涂抹少量润滑脂，检查锁定插销的磨损情况即可，维护成本极低。相较于传统的固定式舷梯，这套伸缩式登船踏板不需要额外的吊装设备配合，单人即可完成伸缩展开、收纳锁定的全部操作，收纳后整体体积小巧，不会占用船舶舷侧过多的宝贵甲板空间，既可以作为中小型船舶的常备登船装置，也可以作为港口码头的应急备用接驳设施，在临时靠泊、人员应急转运场景下快速部署使用。在安装适配性上，主框架的底部安装孔采用长圆孔设计，可适配不同基座的安装孔位偏差，降低现场安装的对位难度，安装时只需要保证主框架的水平度偏差不超过1/1000，即可保证伸缩动作顺畅，不会出现卡滞问题。踏板的有效通行宽度设置为600mm，可满足单人携带随身工具通行的宽度需求，同时不会因为过宽造成整体重量过大，单人即可搬动调整位置，整套装置的自重控制在85kg左右，即使没有起重设备，两名作业人员即可完成移位、安装作业，适配临时作业点的快速部署需求。
