平板切割机防接触安全防护装置

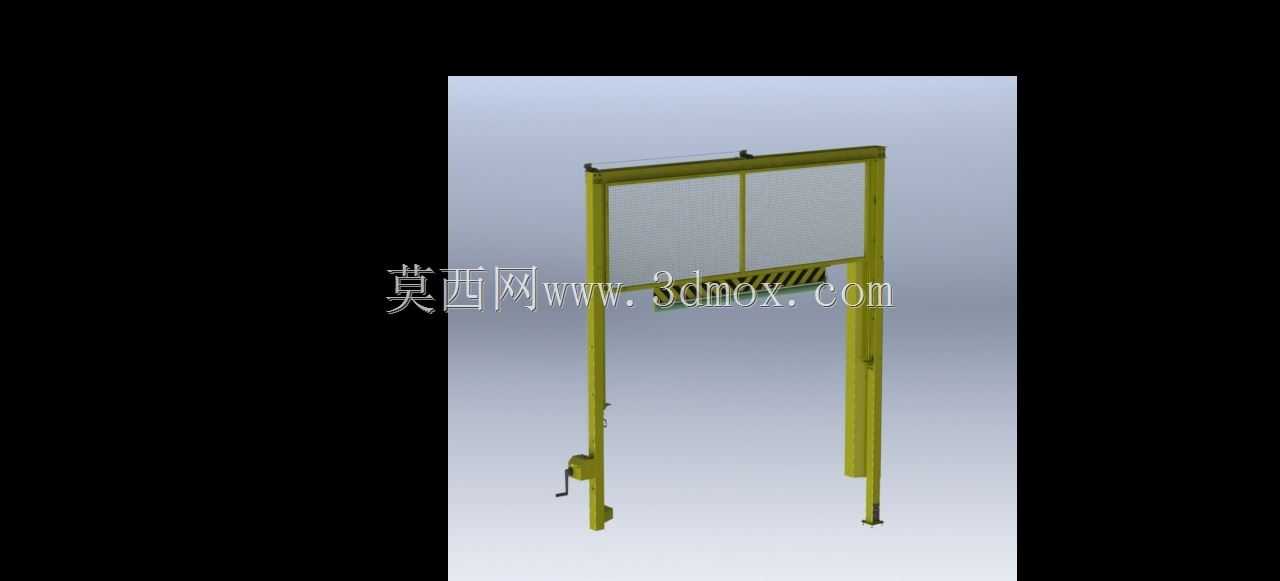

　　在板材加工车间的日常作业场景里，大型平板切割设备的作业区域一直是安全管控的核心点位，这类设备运行时锯片或切割头沿预设轨迹高速行进，作业人员若因上下料走位偏差、注意力分散误入切割作业范围，极易引发严重的机械伤害事故，这款防接触防护装置正是针对这类风险场景设计的物理隔离结构。从实际安装适配性来看，该装置采用双立柱支撑的框架式结构，两根竖向立柱采用等边角钢或矩形钢管焊接成型，底部预留与设备机架侧边或地面预埋板连接的固定孔位，安装时可根据现场切割设备的进料口宽度调整两立柱的横向间距，适配宽度在1.2米到2.4米之间的常规平板切割设备进料端，整体竖向高度设置在1.8米到2.2米区间，刚好覆盖成年人站立时的上半身活动高度，

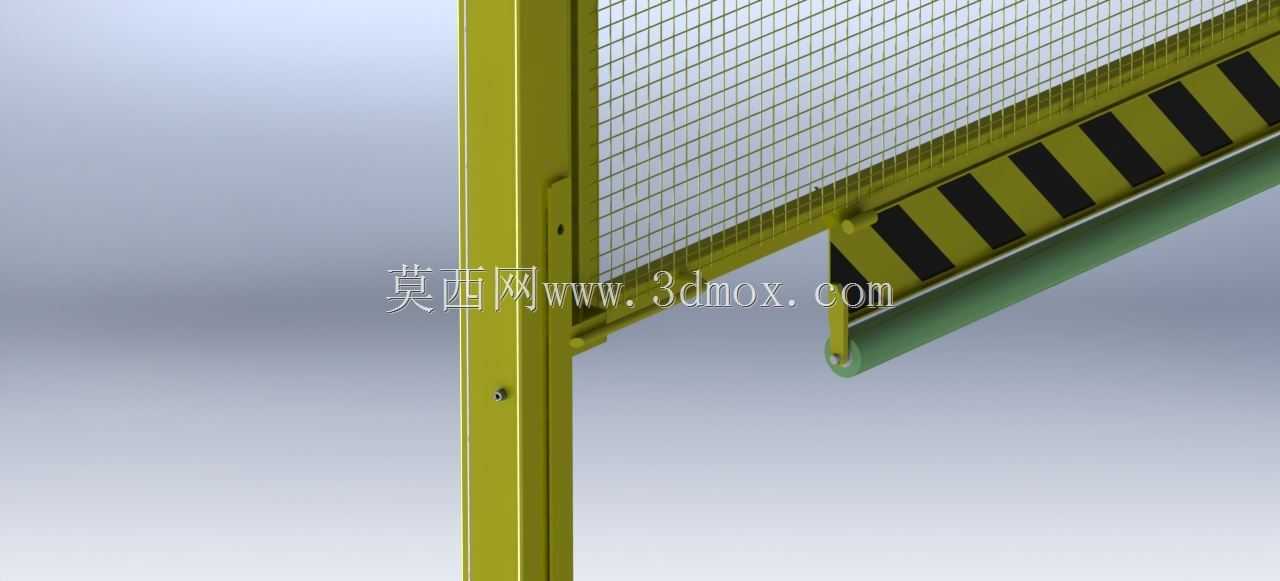

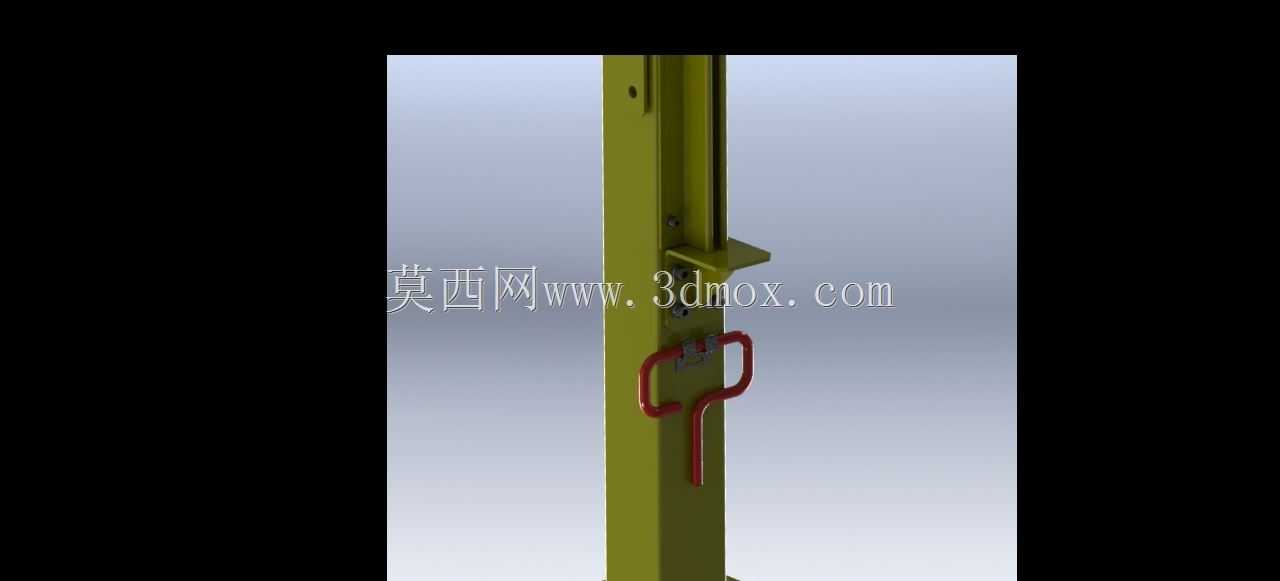

　　避免人员从防护结构上方探身进入危险区域。装置的横向防护部分采用上下分层设计，上部为两块嵌装在框架内的半透明防护挡板，挡板采用耐冲击的聚碳酸酯板材制作，既可以完全阻挡切割过程中飞溅的切屑、碎料向外溅射，又不会遮挡作业人员观察切割头运行状态、板材进给位置的视线，挡板与框架之间采用快拆压条固定，后期出现挡板刮花、破损时无需整体拆卸框架即可快速更换。下部靠近进料平台的位置设置带警示条纹的可调式挡杆，挡杆距离进料平台的高度可根据待加工板材的厚度进行调节，调节范围覆盖5mm到150mm的常规板材厚度，仅允许待加工的平板板材从挡杆下方平稳送入切割区域，完全阻挡人员肢体从进料端误入切割作业区。装置左侧立柱上集成了手动调节的锁止机构，

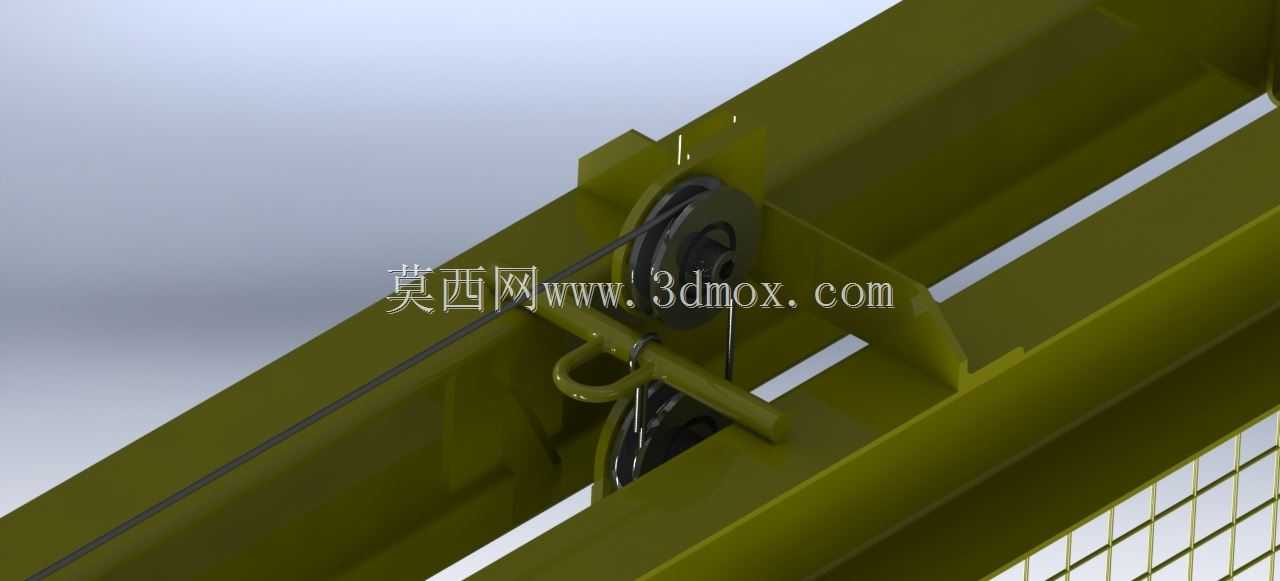

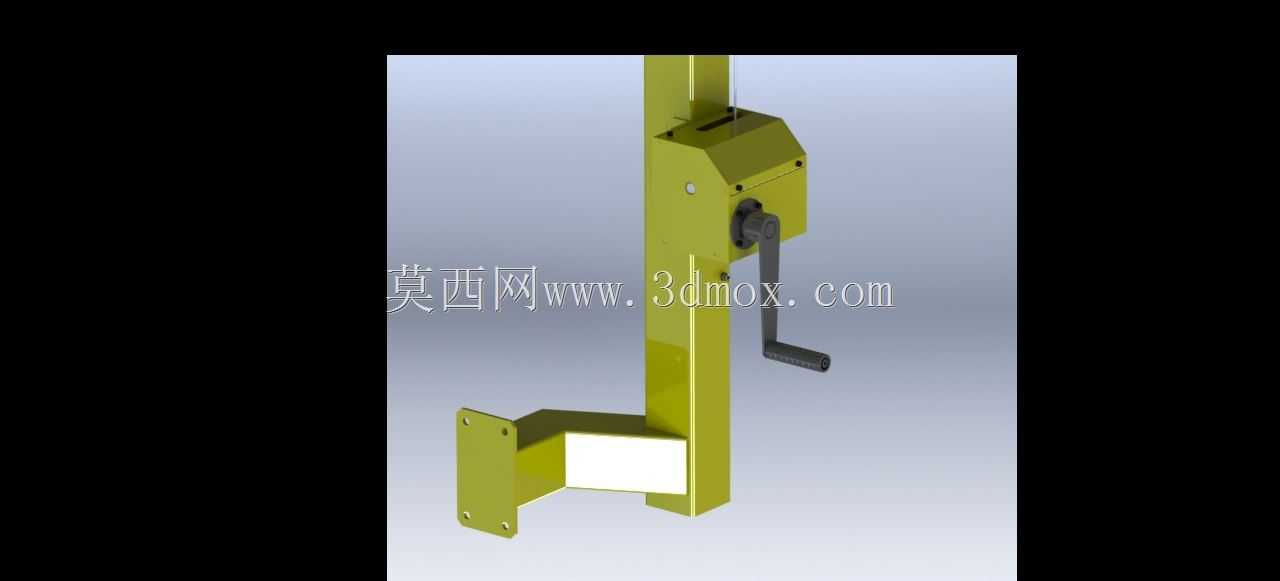

　　当设备需要进行换刀、维护、清理切屑等作业时，可通过侧边的摇把将上部防护框架整体向上抬起并锁止，留出足够的操作空间供维护人员作业，维护完成后放下防护框架即可自动复位到防护位置，无需额外的对位操作。从设计逻辑上看，整个防护结构没有采用复杂的传动或电控组件，所有受力部件均采用标准型材焊接加工，生产制作无需开模，现场安装时仅需通过螺栓连接即可完成固定，不需要对原有切割设备的主体结构进行打孔、焊接等破坏性改造，适配绝大多数在用的龙门式平板切割机、台式数控平板切割设备的加装需求。实际使用过程中，该装置不会干涉板材的正常进给流程，防护挡板的安装位置与切割头的运动轨迹预留了足够的安全距离，即使板材进给过程中出现小幅翘边，

　　也不会碰撞到防护结构引发设备报警或加工偏差，同时醒目的黄黑警示配色可以在车间复杂的作业环境中快速被作业人员识别，时刻提醒人员注意切割区域的作业风险。不同于常见的简易围栏类防护结构，该装置的框架连接处均设置了加强筋板，长期受车间切屑飞溅、温湿度变化影响也不会出现框架变形、挡板松动的问题，立柱底部的固定位置还预留了微调长孔，可抵消地面不平整带来的安装误差，保证防护框架整体处于竖直状态，上部挡板拼接处的缝隙控制在5mm以内，避免细小切屑从缝隙处飞出伤人。针对部分需要频繁更换加工板材规格的作业场景，下部挡杆的调节结构采用刻度标识设计，作业人员可根据当前加工板材的厚度快速调整挡杆高度，无需反复测量适配，调节到位后通过侧边的锁紧旋钮即可固定挡杆位置，整个调节过程单人即可在十秒内完成，不会占用过多的生产准备时间。
