带液压制动功能的拖车牵引挂接装置

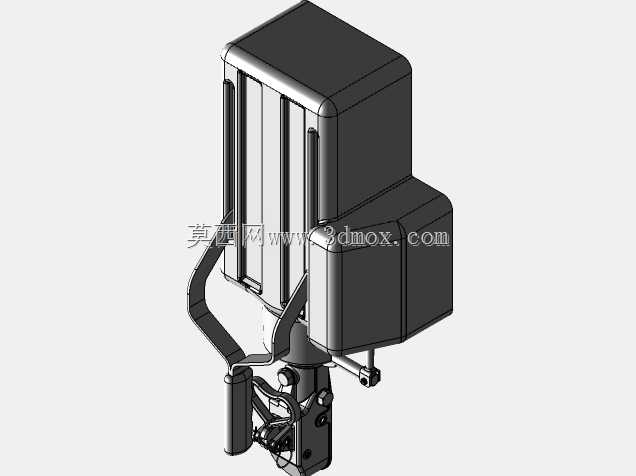

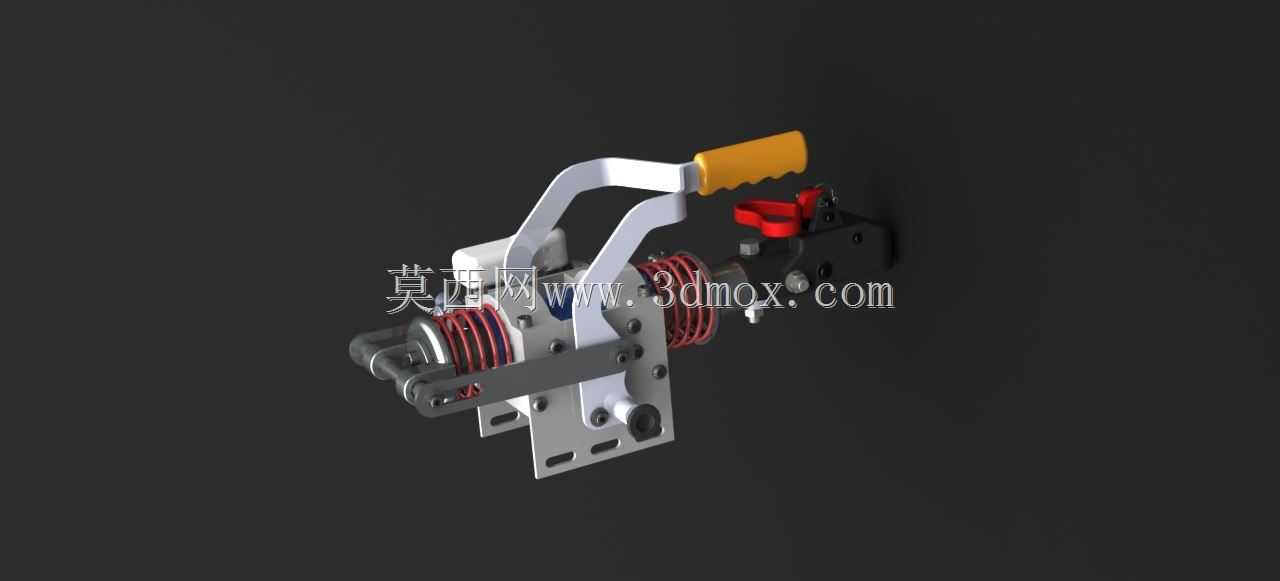

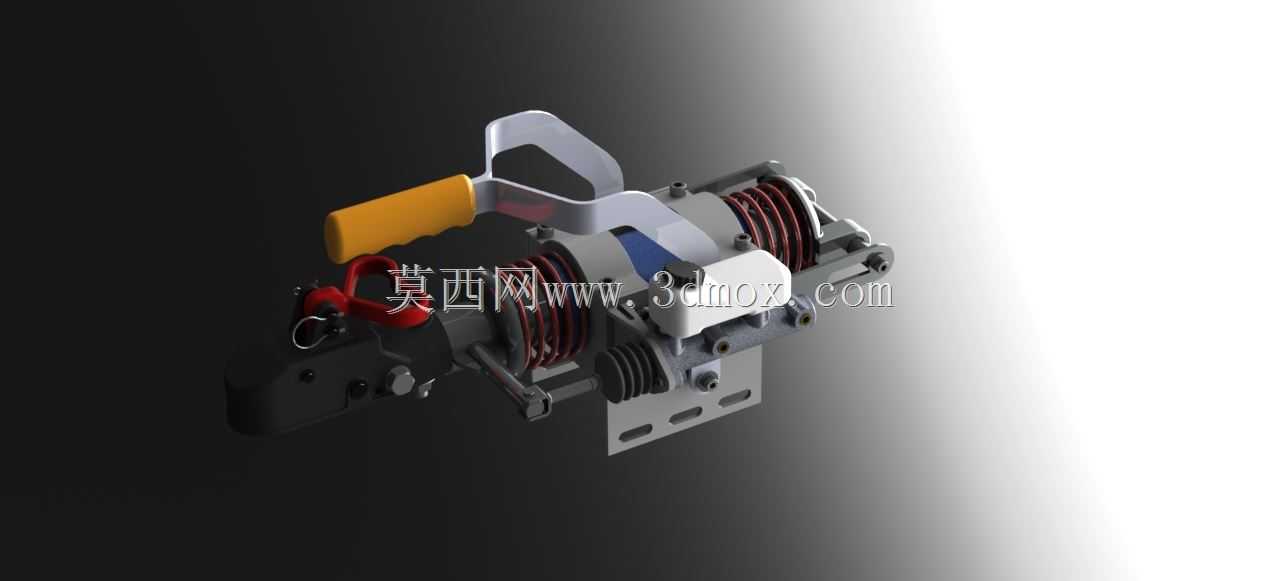

　　在短途转运、厂区物料拖运、小型农用机具转场、户外作业设备拖挂等场景中，牵引挂接装置是连接牵引车与后挂单元的核心受力部件，常规纯机械锁止的挂接结构在拖挂大载重单元下坡、急减速工况下，容易出现后挂单元推挤牵引车、制动响应滞后的问题，甚至引发挂接脱开、侧滑的安全风险，这款集成液压制动器的挂接装置，正是针对这类重载拖挂场景的安全需求设计。从结构布局来看，装置整体采用基座式安装设计，安装底板预留了对应规格的螺栓过孔，可直接固定在牵引车尾部的车架安装面，不需要对原有车架做大规模焊接改造，安装边界适配多数轻型牵引车、农用拖拉机、厂区转运电瓶车的尾部安装尺寸，基座上方集成了锁止挂钩、液压制动执行组件、手动操作手柄三个核心功能模块，

　　各模块的布局充分考虑了操作便利性与受力合理性。手动操作手柄采用防滑包覆设计，布置在装置侧上方，操作人员站在车辆侧方即可完成挂接解锁与锁止操作，不需要探身到两车连接间隙中，降低挂接操作时的挤碰风险；锁止挂钩采用带自锁保险的结构，挂接到位后保险卡舌自动卡入挂接销的锁止槽，即使行驶过程中出现颠簸振动，也不会出现锁止机构意外脱开的情况，保险卡舌附带红色的手动解锁拨片，需要脱开挂接时，先拨动拨片解除保险，再扳动手柄即可完成解锁，操作逻辑符合一线操作人员的使用习惯。集成的液压制动组件直接布置在挂接基座的受力路径上，不需要额外在后挂单元上加装独立的制动触发机构，当牵引车减速时，后挂单元因惯性向前产生的推力会直接作用在液压制动的触发活塞上，

　　推力越大，制动回路输出的制动力矩就越高，自动匹配当前的减速需求，实现制动动作的同步触发，避免后挂单元推挤牵引车导致的行驶失稳；制动组件的弹簧回位结构可以在车辆回到匀速行驶状态时，自动解除制动压力，不会出现拖刹、磨阻的问题，整套制动触发机构为纯机械液压结构，不需要接入牵引车的电路或气路系统，适配没有预留气刹、电刹接口的轻型牵引车，改装适配门槛极低。从设计细节来看，所有受力销轴均采用台阶式定位设计，装配时不需要额外调整间隙，销轴端部带开口销防脱结构，日常维护时只需要定期在铰接点加注润滑脂即可，不需要复杂的调校作业；装置外露的弹性部件均做了防锈镀层处理，适配户外雨天、厂区多尘等复杂作业环境，不会因为锈蚀导致操作卡滞；

　　挂接销的尺寸符合通用轻型拖挂的接口规格，可以直接匹配多数标准拖车环的尺寸，不需要额外制作转换接头。在实际使用中，这类带液压制动的挂接装置可以覆盖1.5吨级以下的后挂单元拖挂需求，不管是转运厂区的料斗拖车、农用的作业机具拖板，还是户外小型设备的转运挂车，都能提供可靠的挂接锁止与同步制动能力，相比普通的无制动挂接结构，在坡道行驶、急减速工况下的行驶稳定性提升非常明显，能有效降低拖挂作业的安全隐患。建模过程中，各部件的装配间隙、运动行程都按照实际工程公差做了还原，手动扳动手柄时的锁止行程、制动活塞的触发行程、保险卡舌的转动范围都和实物保持一致，可直接用于结构参考、改装适配的选型校核，也可作为同类挂接装置设计的结构参考模板，帮助设计人员快速理解集成制动功能的挂接结构的布局逻辑，减少方案设计阶段的反复验证工作量。
