多规格刀片夹持作业工作爪结构

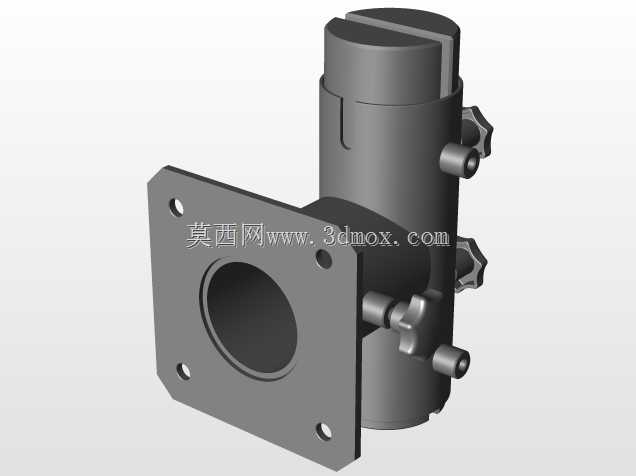

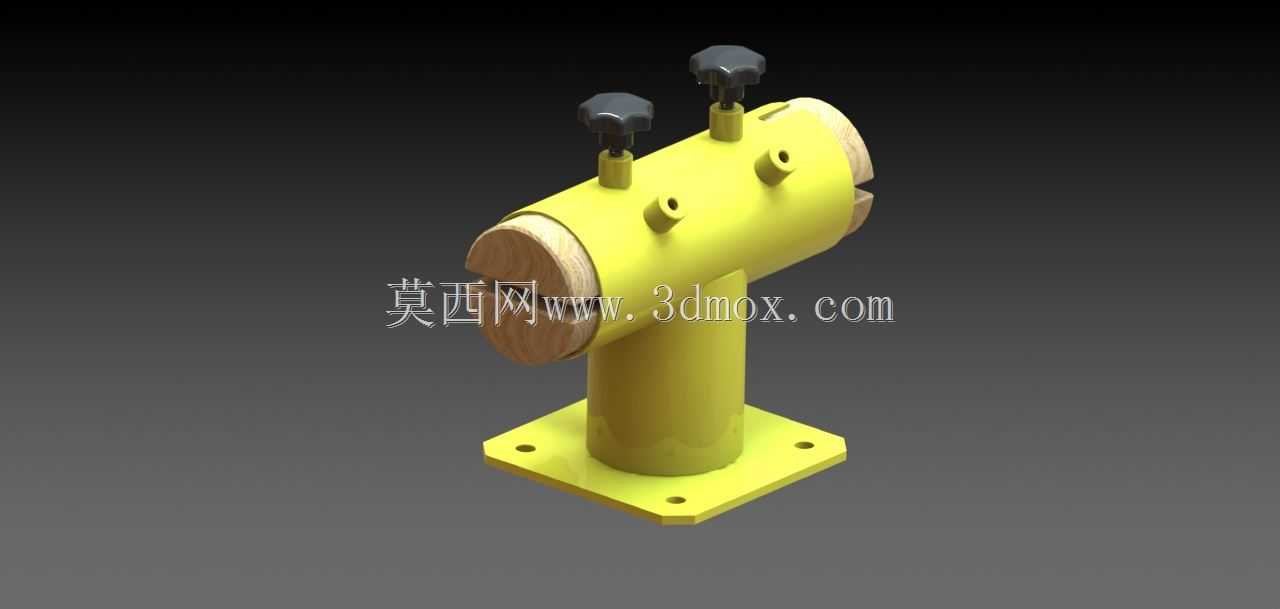

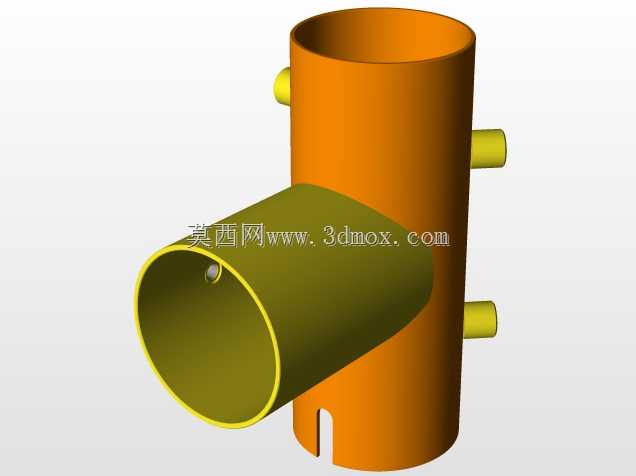

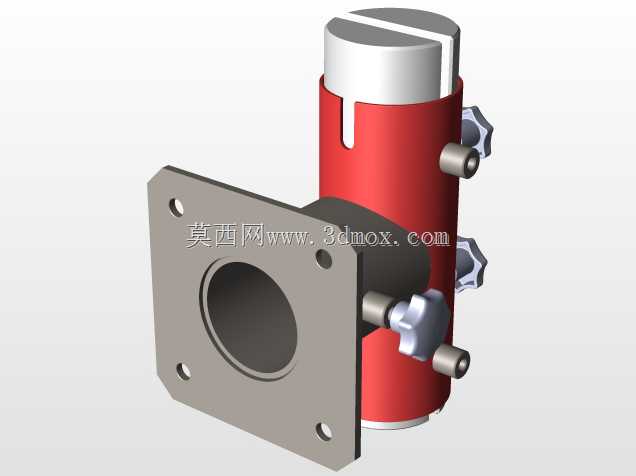

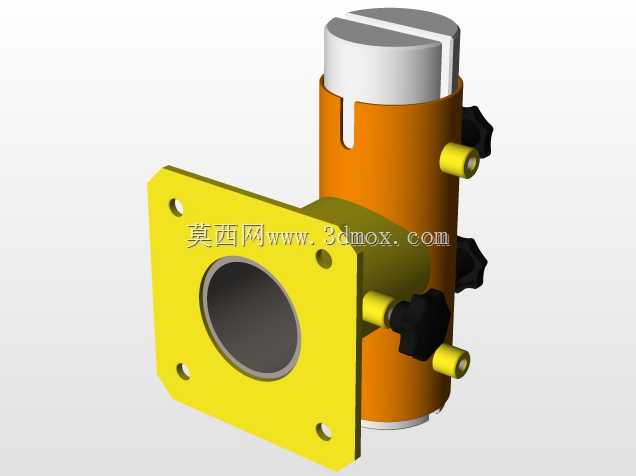

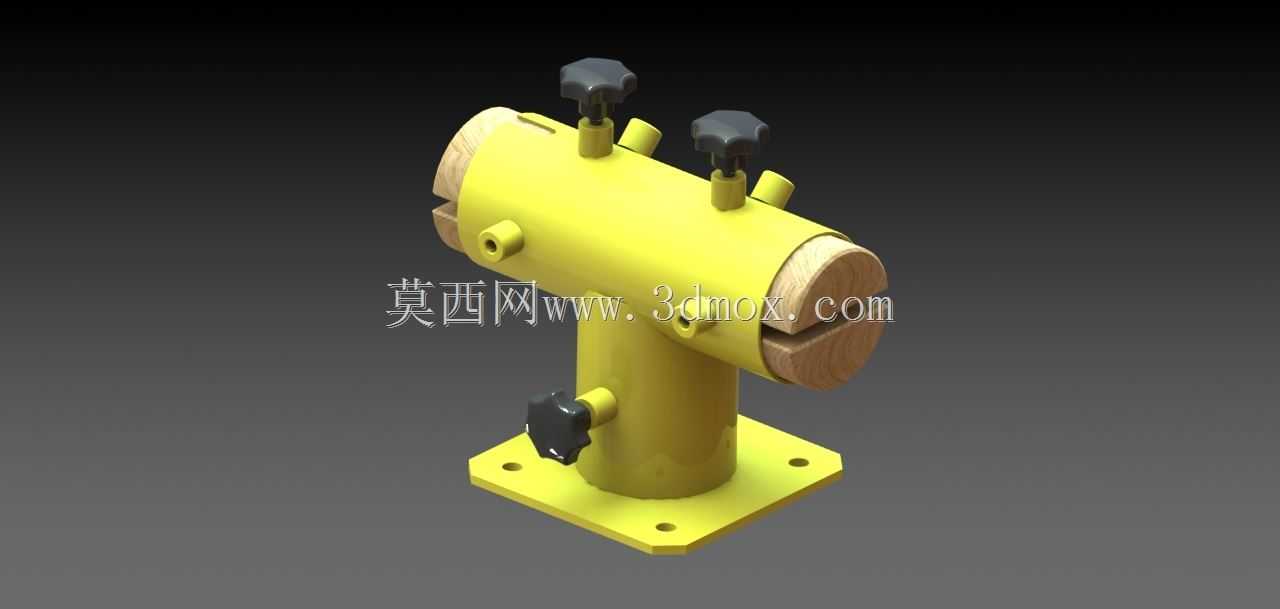

　　在车间零散加工作业场景里，这类夹持工作爪的适配性往往决定了小批量多规格工件的处理效率，尤其是面对不同厚度、不同宽度的现成刀片类工件时，传统固定式夹具往往需要反复更换压块、调整螺栓行程，不仅耽误作业准备时间，还容易因为夹持力分布不均导致刀片崩边、移位。这款工作爪的设计核心，就是围绕多规格刀片的快速装夹需求展开，同时兼顾了电缆夹持、刀片防护、打磨与雕刻辅助作业的扩展用途。从结构布局来看，主体采用立式圆柱腔体作为承载基体，底部设置方形安装法兰，法兰上预留四个对称分布的安装孔，安装孔的孔距按照常规工作台T型槽的通用间距设计，既可以直接通过螺栓固定在木质或金属工作台面上，也能搭配快换底板适配不同的作业工位，安装边界预留了足够的扳手操作空间，

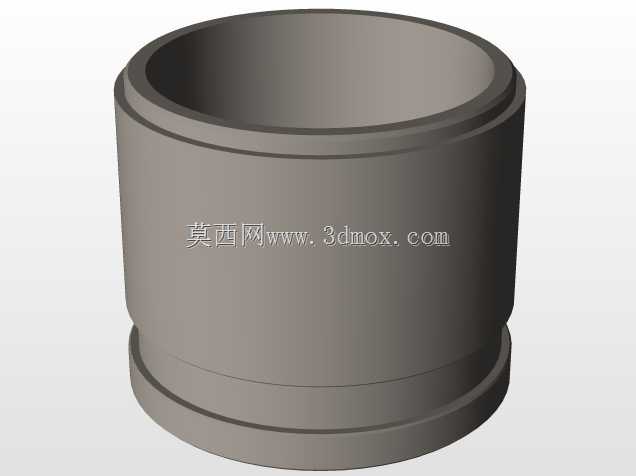

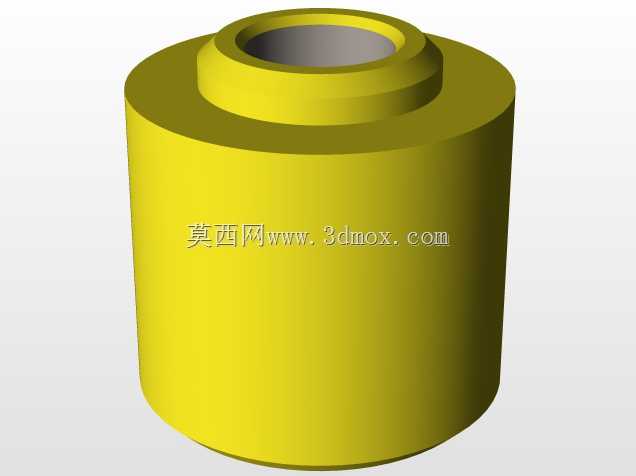

　　不需要额外加工沉孔就能完成锁紧固定，安装后主体轴线与安装面保持垂直，不会因为长期受力出现偏斜。主体圆柱腔体的两端设置开口，内部配置木质衬套，衬套采用开口弹性结构，当顶部的两个星形把手旋钮向下旋紧时，会推动内部的压块挤压衬套，让衬套产生均匀的径向收缩，从而抱紧插入腔体内部的工件，这种衬套结构的优势在于不会像金属压块那样刮伤刀片表面，同时木质材料的摩擦系数更高，夹持小尺寸刀片时不需要过大的锁紧力就能保证足够的摩擦力，避免打磨过程中工件转动。侧面单独设置的一个星形旋钮，主要用于锁紧插入腔体侧孔的辅助杆件，比如打磨作业时的定位靠杆、雕刻作业时的深度限位杆，不需要额外加装辅助夹具就能拓展作业功能。在实际电缆夹持场景中，

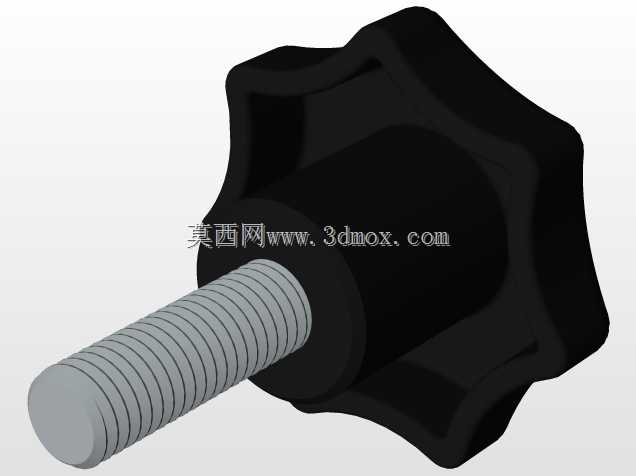

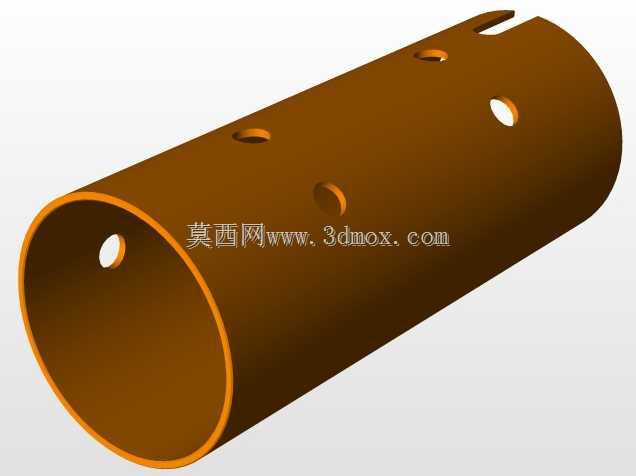

　　只需要更换对应内径的木质衬套，就能夹持不同线径的电缆端头，方便进行剥线、端子压接前的固定作业，相比台钳的硬夹持，这种带弹性衬套的结构不会夹伤电缆绝缘层，尤其适合弱电布线、小型线束加工的现场作业。设计过程中特意将所有锁紧旋钮都设置在操作人员容易触及的顶部和侧方位置，旋钮采用星形防滑结构，不需要借助扳手就能徒手完成锁紧和松开操作，换型时间可以控制在十秒以内，适配的刀片宽度覆盖常规美工刀片、木工雕刻刀片、小型打磨刀片的常用尺寸范围，不需要更换夹具主体就能完成不同工件的装夹。主体的圆柱外壁做了均匀的壁厚处理，既保证了足够的结构刚性，在夹持大尺寸刀片进行粗磨作业时不会出现腔体变形，又控制了整体重量，单人就能完成搬运和工位转移。

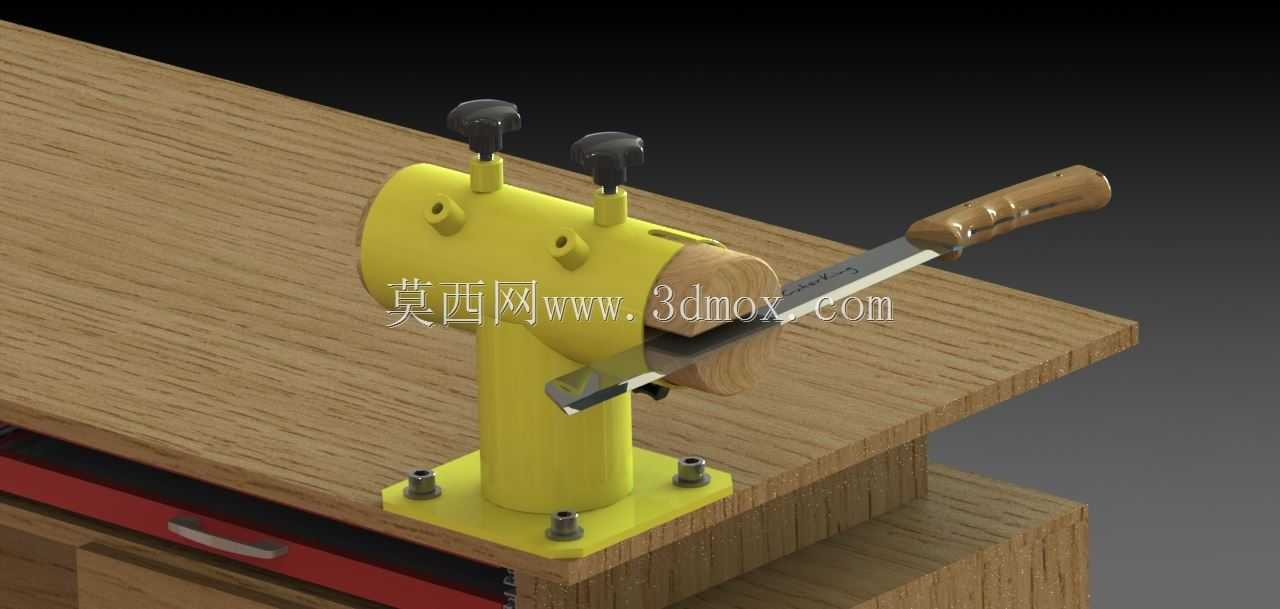

　　底部法兰的厚度经过受力校核，在最大锁紧力作用下不会出现翘曲，四个安装孔的位置避开了主体立柱的根部应力集中区域，长期反复装夹也不会出现焊缝开裂或者基体变形的问题。两端的衬套可以单独更换，当衬套出现磨损、夹持力下降时，只需要松开顶部旋钮抽出旧衬套，替换新的衬套就能恢复夹持精度，维护成本很低。在打磨作业场景下，工作爪可以将刀片水平夹持固定，操作人员双手持打磨工具进行作业，相比手持刀片的作业方式安全性更高，也能更好地控制打磨角度；雕刻作业时可以将刀片垂直夹持，作为临时的雕刻刀固定座，配合不同的伸出长度调整雕刻深度，不需要额外购置专用的雕刻刀架。整体结构没有复杂的传动部件，所有配合面都是常规的圆柱面和平面，加工难度低，普通的车铣设备就能完成全部零件的加工，适合小型加工车间自制或者小批量生产，零件的互换性好，锁紧旋钮采用标准的星形把手紧固件，损坏后可以直接采购标准件替换，不需要单独定制加工。
