单轴平板式货运拖挂运输承载装置

　　这款单轴平板式货运拖挂装置，主要面向厂区内部物料转运、短途轻型货物接驳、户外作业设备转场等场景设计，区别于公路重载货运挂车，其结构更紧凑，转向灵活度更高，适配非铺装路面的小型牵引动力配套使用。从实际使用场景来看，这类装置常搭配小型牵引车、 ATV 全地形车使用，在农场、仓储园区、工程施工现场承担零散建材、维修工具、小型设备的转运任务，无需大型货运车辆进场，降低狭窄通道内的通行难度。

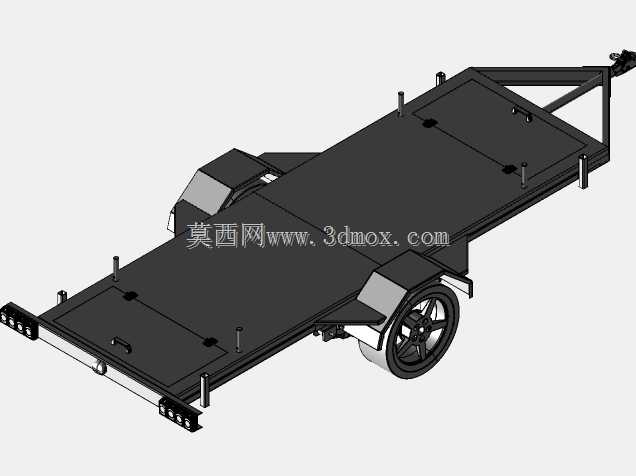

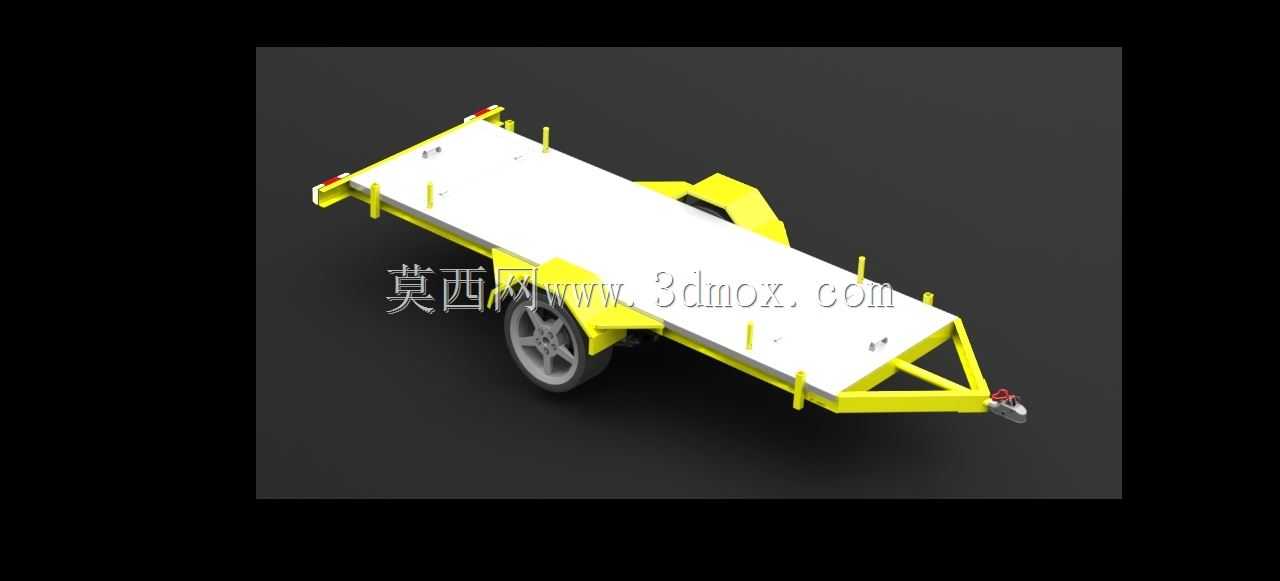

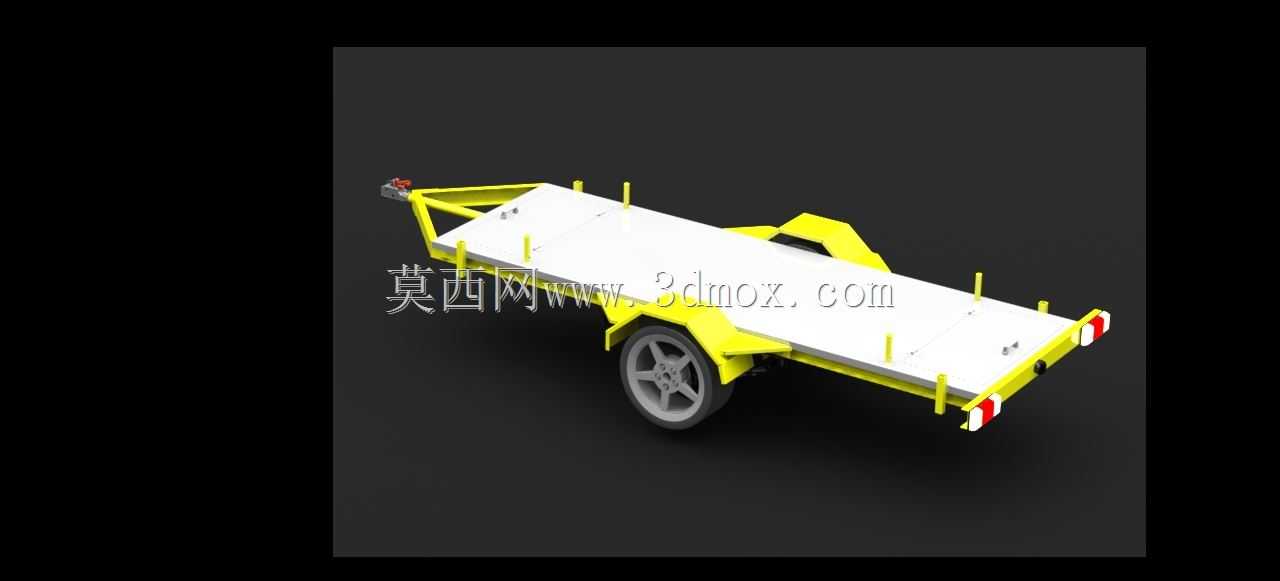

　　整体承载平台采用全平低台面设计，台面无凸起结构，最大化利用有效承载面积，平台边缘设置多组快装式立柱插孔，可根据运输货物的固定需求，快速插装栏板立柱、绑带挂钩或者货物挡架，适配不同外形尺寸的货物固定需求，避免运输过程中货物滑移。前端牵引架采用三角桁架式结构，牵引连接端设置通用型拖挂球头连接座，可匹配多数小型牵引设备的标准拖挂接口，牵引架与主平台的连接位置做了加强筋过渡，避免频繁牵引起步、制动时连接处出现应力集中开裂的问题。

　　行走系统采用单轴双轮布局，轮组安装位置靠近平台中部，兼顾承载时的轴荷分配，减少牵引端的下压力，降低牵引设备的转向负荷；轮拱位置做了内凹式设计，既避免转向时轮胎与平台结构发生干涉，也不会过多占用平台上方的有效承载空间。平台尾部设置有可翻折的辅助登车跳板接口，日常运输时跳板可平铺固定在平台尾部，装卸小型轮式设备时可翻下形成坡道，无需额外搭配装卸坡道板，单人即可完成小型设备的装卸作业。平台表面预留多组均匀分布的绑带固定孔，可配合棘轮绑带对不规则货物进行多点固定，固定孔采用沉头设计，不会突出平台表面影响货物平铺放置。

　　从设计思路来看，这款拖挂装置优先考虑了轻量化与结构强度的平衡，主承载框架采用矩形钢管拼焊而成，台面采用花纹钢板铺设，既保证整体承载刚度，也控制了自身整备质量，降低牵引动力的能耗。轮组选用重载型充气轮胎搭配钢制轮毂，可适应碎石、泥土等非硬化路面的通行需求，减震结构采用橡胶阻尼衬套连接车桥与主框架，可过滤非铺装路面的小幅颠簸，减少运输过程中对精密易损货物的冲击。

　　安装边界方面，牵引连接点的高度适配多数小型牵引设备的后拖挂接口高度，无需额外调整牵引座高度；整车宽度控制在窄道通行允许范围内，可通过宽度1.2米以上的常规厂区通道、园区步道；整车长度不含牵引架的部分可满足常规2米以内长度货物的平放运输需求，牵引架长度经过优化，转向时牵引设备与挂车之间不会发生内角碰撞，最小转弯半径可适配狭窄场地内的掉头、转向操作。平台侧边设置有反光标识安装位，可在户外道路短途通行时安装反光标识提升通行安全性，尾部预留有牌照安装位与示宽灯接线接口，如需合规上路可快速加装对应灯光组件。

　　在结构细节处理上，所有框架焊接位置都做了打磨过渡处理，无尖锐焊渣凸起，避免装卸货物时划伤操作人员或者货物包装；立柱插孔内部做了防锈衬套，避免频繁插拔立柱造成孔位磨损扩大，延长结构使用寿命；车桥位置设置有黄油嘴注油点，可定期对轮轴轴承进行润滑维护，降低日常维护的复杂度。这款拖挂装置的结构设计没有冗余的装饰性结构，所有外露部件都承担实际功能，整体拆装维护便捷，多数易损件都采用通用标准件，后期更换无需定制特殊配件，适配基层作业场景的低成本维护需求。
