双格带支架金属储水料槽结构设计

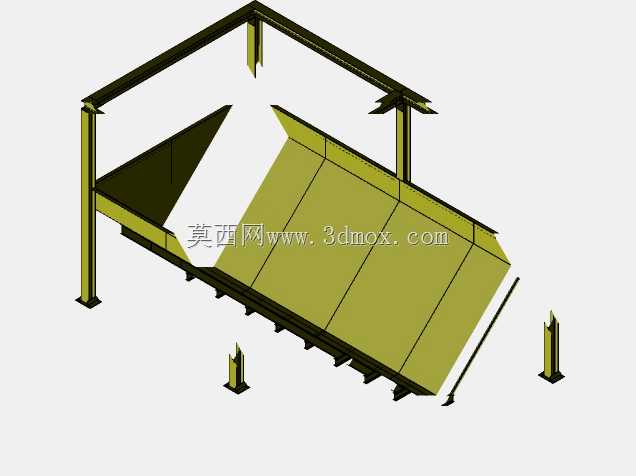

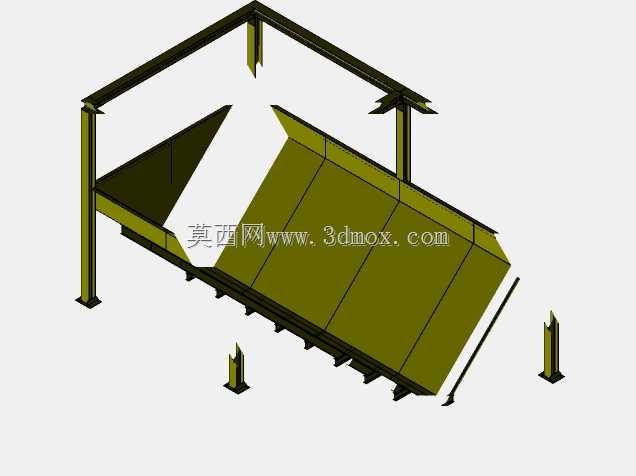

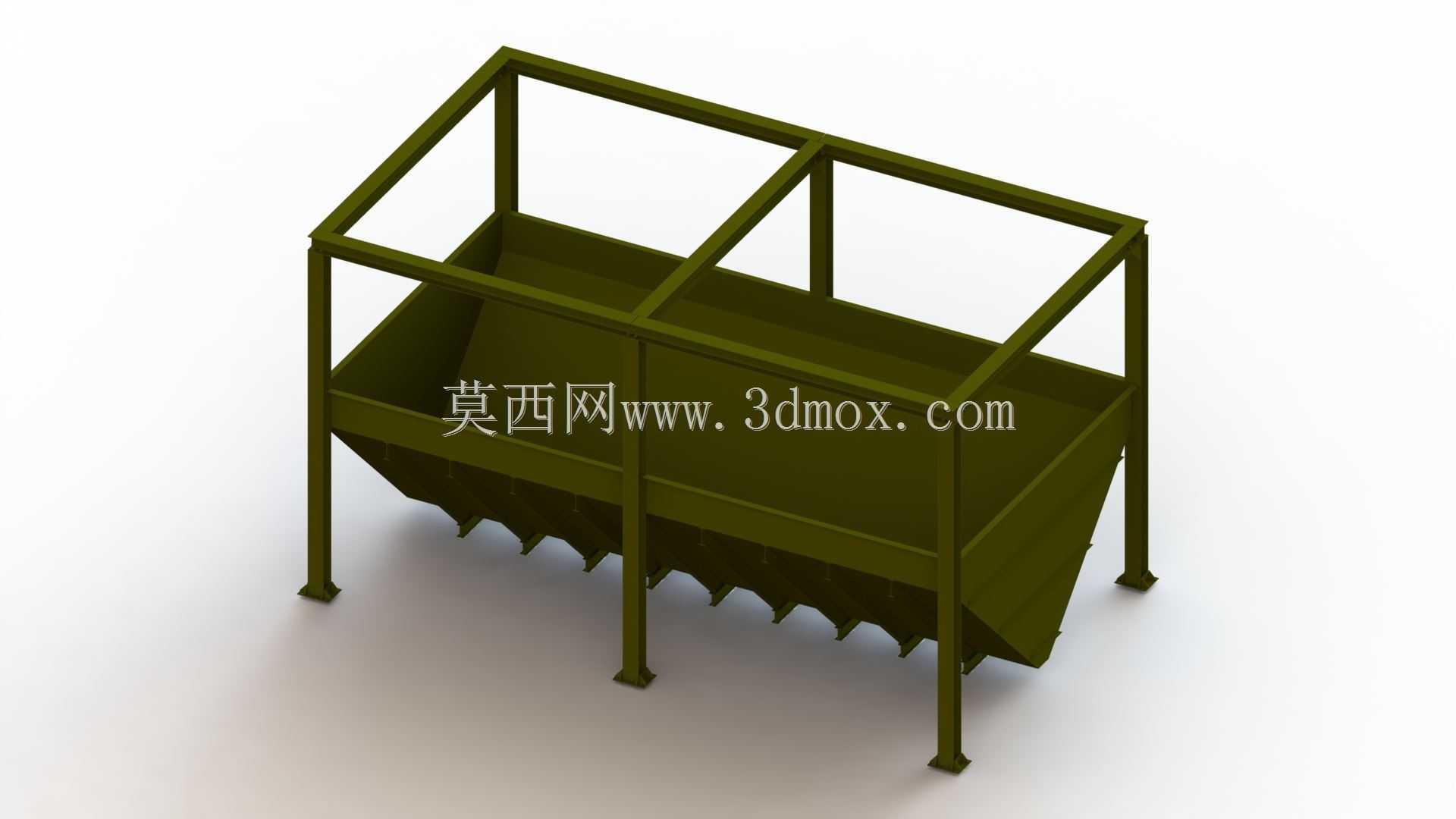

　　该双格带支架金属储水料槽，主要应用于小型生产加工场景的流体暂存、散料中转工序，常见于木工加工车间的切削液循环暂存、小型农产品加工线的物料沥水暂存、零散工业废水的阶段性收集等场景，可适配不同工位的物料中转需求，减少物料转运过程中的泼洒损耗，提升工位间物料流转的顺畅度。从结构设计来看，整体采用框架式支撑搭配槽体一体化的设计思路，外围方管焊接形成的矩形支撑框架，四根竖直支腿直接落地承载，支腿底部预留了安装固定的孔位边界，可根据现场地面平整度调整垫铁后打膨胀螺栓固定，避免满载时槽体出现侧倾偏移。槽体部分采用双格分隔设计，中间设置竖直隔板将储放空间一分为二，可同时存放两种不同属性的流体或散料，避免不同物料混装产生交叉污染，

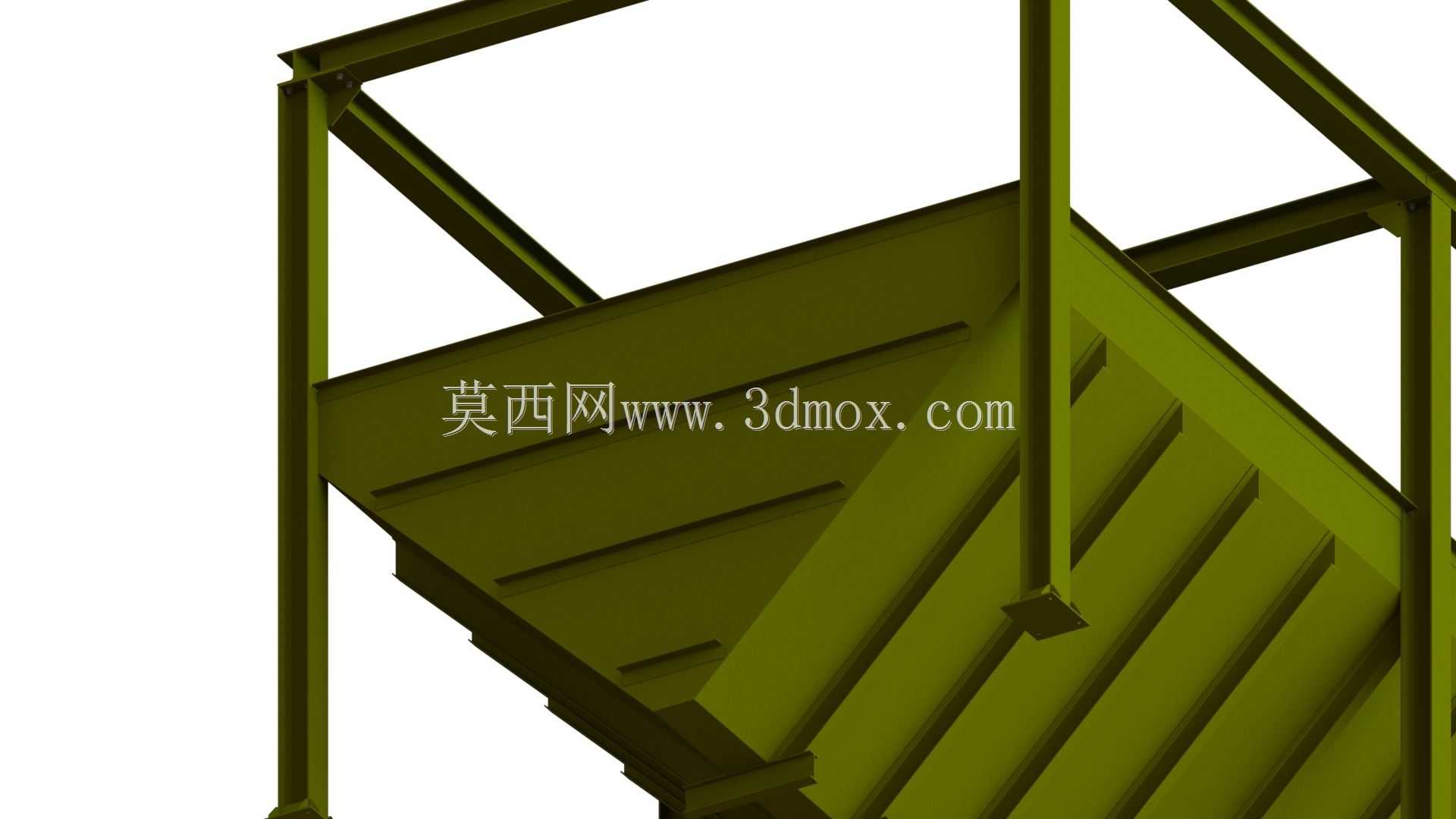

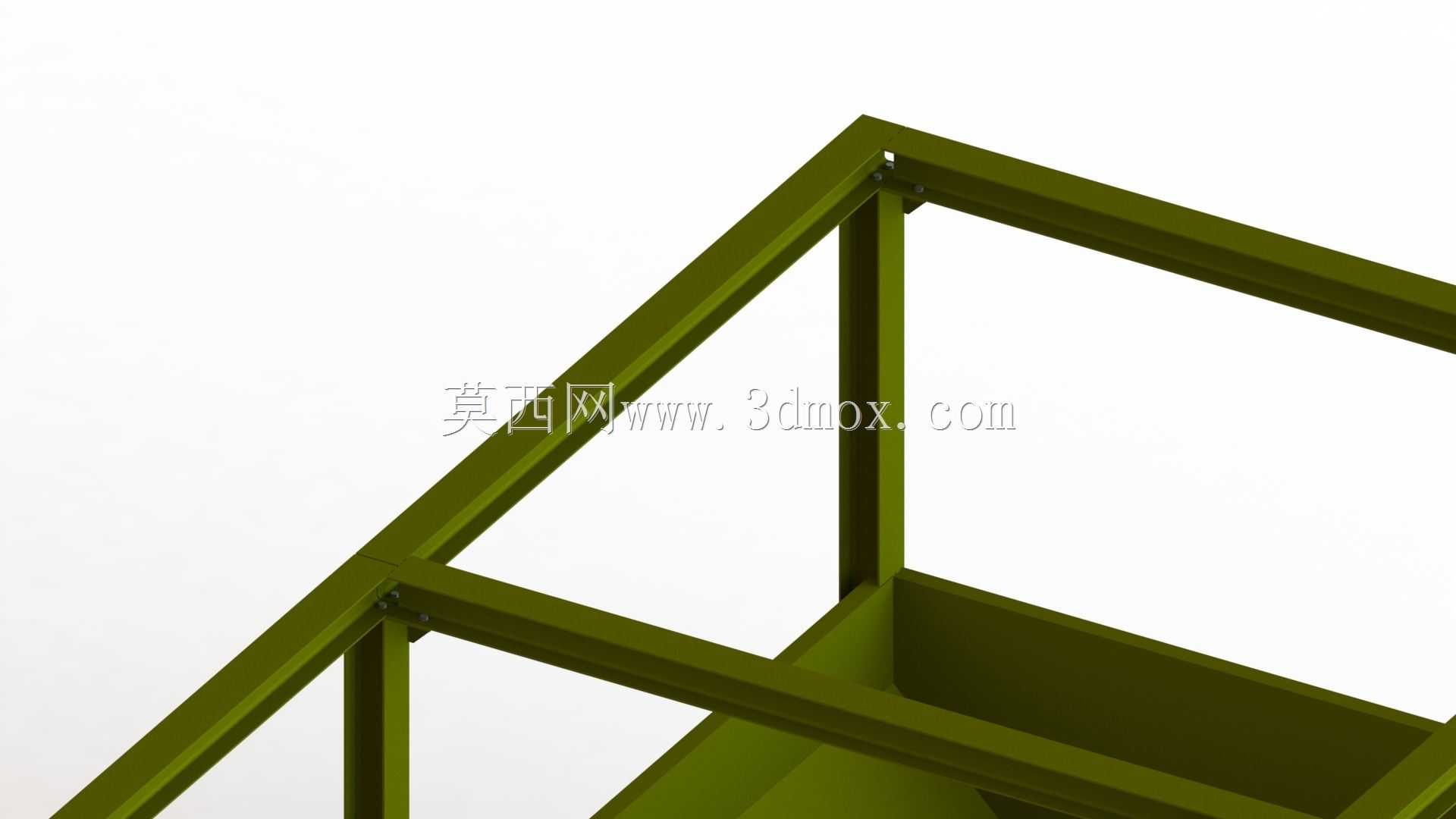

　　槽体底部采用斜面向下收窄的斗状结构，出料端设置多组均匀排布的齿状出料口，可在出料时让物料沿齿缝均匀下落，避免大流量出料造成的堆积堵塞，同时斜底设计可保证槽内物料无残留死角，排空时无需人工额外清理槽底积料。设计过程中优先考虑了结构的受力合理性，框架的横梁与竖梁连接处采用满焊工艺，槽体壁板与框架的贴合位置采用间断焊固定，既保证整体结构的刚性，满载时槽体壁板不会出现鼓胀变形，同时控制整体焊接变形量，减少后期校形的工作量。尺寸边界方面，整体框架的长宽高比例适配常规车间的工位通道宽度，支腿的高度设置预留了下方接料容器的放置空间，可直接在槽体下方放置周转箱、接料盘等容器，无需额外搭建支撑平台。槽体的壁板厚度根据满载载荷计算选型，

　　双格中间的隔板厚度与侧壁保持一致，避免单侧满载时隔板出现受压变形。支腿采用的方管规格经过抗弯强度校核，满载时单根支腿的承载余量充足，即使出现偏载情况也不会出现支腿失稳变形。从实际使用角度出发，该结构的槽体上边缘与框架上横梁齐平，可在上方加装盖板，避免杂物落入槽内污染物料，框架的上横梁还可作为临时的扶手或小型工具的放置位点，方便现场操作人员临时放置操作工具。斜底的倾斜角度经过物料流动性验证，针对常规的水性流体、颗粒状散料均可依靠自重顺利滑落，无需额外加装振动辅助出料装置，简化了整体结构，降低了后期维护的成本。安装时仅需保证四个支腿的落地平面处于同一水平面上，即可保证槽体的出料均匀性，若现场需要调整出料速度，

　　还可在齿状出料口位置加装手动闸板，通过调整闸板的开合度控制出料流量，适配不同的生产节拍需求。该结构的所有零部件均采用常规金属型材与板材加工，无需特殊定制的异形件，加工难度低，现场组装时仅需按照焊接工艺要求完成拼接即可，制作周期短，成本可控，适合小型加工厂、作坊式生产场景自行加工制作，也可作为标准化的中转储槽单元，集成到小型自动化生产线的物料中转环节，替换传统的单格塑料储槽，提升结构耐用性，减少频繁更换储槽的运维成本。
